| Номер в госреестре | 16664-14 |
| Наименование СИ | Иономеры лабораторные |
| Обозначение типа СИ | И-160, И-160МП, И-160.1МП |
| Изготовитель | ОАО "Гомельский завод измерительных приборов", Беларусь, г.Гомель |
| Год регистрации | 2014 |
| Срок свидетельства | 26.05.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Иономеры лабораторные И-160, И-160МП, И-160.1МП предназначены для измерения активности одновалентных и двухвалентных анионов и катионов (рХ), в том числе ионов водорода (рН), окислительно-восстановительного потенциала (ЕЬ) и температуры водных растворов.
В основу работы лабораторных иономеров И-160, И-160МП, И-160.1МП (далее - приборы) положен потенциометрический метод измерений рХ (рН) и Eh растворов.
Приборы состоят из измерительного преобразователя и комплекта запасных частей для измерения.
При измерении рХ (рН) и Eh растворов используется электродная система, состоящая из измерительного и вспомогательного электродов (или одного комбинированного электрода). Электродная система, при погружении в контролируемый раствор, развивает ЭДС, линейно зависящую от активности ионов и температуры раствора. Для измерения температуры используется термокомпенсатор. Работа преобразователя основана на преобразовании ЭДС электродной системы и сопротивления термокомпенсатора соответственно в значения активности ионов (концентрации) раствора и значения температуры раствора. Одновременно преобразователь может работать с одной электродной системой. В энергонезависимой памяти преобразователя могут сохраняться настроечные константы десяти электродных систем для И-160МП, И-160.1МП и девяти электродных систем для И-160. Информация о результатах измерений отображается на графическом экране, расположенном на лицевой панели.
Приборы изготавливают следующих исполнений:
- И-160 - микропроцессорный прибор с возможностью передачи данных на персональный компьютер по стандартному цифровому интерфейсу RS-232;
- И-160МП - микропроцессорный прибор с возможностью передачи информации по интерфейсу USB в персональный компьютер;
- И-160.1МП - микропроцессорный прибор с возможностью передачи информации по интерфейсу USB в персональный компьютер, а также имеющий дополнительную возможность при подключении электромагнитного клапана управлять химическими реакциями в ручном и автоматическом режиме титрования.
* ♦

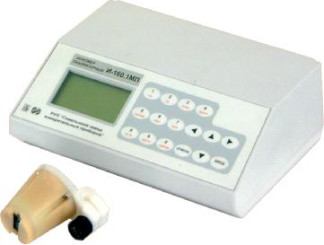

Рисунок 3 - Иономер лабораторный И-160.1МП
Всего листов 6
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование (назначение) программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа на иономер лабораторный И-160 | 160С256_теа r/hex | 1 | 001B5442 | Контрольная сумма |
| Программа на иономеры лабораторные И-160МП, И-160.1МП | 1160V2.1 | 2 | 0X02F3 | Контрольная сумма |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню А - не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений.
Влияние ПО СИ учтено при нормировании метрологических характеристик.
Диапазоны показаний преобразователей, диапазоны измерений приборов и цены единиц младшего разряда (дискретности) приведены в таблице 2.
Таблица 2_
| Измеряемая величина | Единица измерений | Диапазон показаний (измерений) | Дискрет ность |
| Активность ионов (рХ, рН) - преобразователей - приборов | рХ, рН рН р^3 | от минус 20 до плюс 20 от минус 1 до плюс 14 от 0,35 до 4,70 | 0,001 |
| Концентрация ионов (Сх) | мкмоль/л | от 10 до 100 | 0,1 |
| от 100 до 1000 | 1 | ||
| ммоль/л | от 1 до 10 | 0,01 | |
| от 10 до 100 | 0,1 | ||
| от 100 до 1000 | 1 | ||
| мкг/л (мкг/кг) | от 1 до 10 | 0,01 | |
| от 10 до 100 | 0,1 | ||
| от 100 до 1000 | 1 | ||
| мг/л (мг/кг) | от 1 до 10 | 0,01 | |
| от 10 до 100 | 0,1 | ||
| от 100 до 1000 | 1 | ||
| г/л (г/кг) | от 1 до 10 | 0,01 | |
| от 10 до 100 | 0,1 | ||
| Окислительно-восстановительный потенциал (Eh) | мВ | от минус 3000 до плюс 2000 | 0,1 |
| Температура (t) | |||
| - преобразователей | °С | от минус 20 до плюс 150 | 0,1 |
| - приборов | °С | от 0 до 100 | 0,1 |
Пределы допускаемых значений основной абсолютной погрешности преобразователей и приборов приведены в таблице 2.
Таблица 2_
| Измеряемая величина | Пределы допускаемых значений основной абсолютной погрешности |
| Активность одновалентных ионов преобразователей, рХ (рН) | ±0,02 |
| Активность двухвалентных ионов преобразователей, рХ | ±0,04 |
| Температура анализируемой среды преобразователей, °С | ±0,5 |
| Активность одновалентных ионов приборов: ионов водорода, рН нитратных ионов, рNО3 | ±0,04 ±0,04 |
| Окислительно-восстановительный потенциал (Eh), мВ | ±1,0 |
| Температура анализируемой среды приборов (t), °С | ±1,0 |
Пределы допускаемых дополнительных погрешностей преобразователей, вызванные изменением внешних влияющих величин от нормальных до любых значений в пределах рабочих условий применения, соответствуют указанным в таблице 3.
Таблица 3
| Влияющий фактор | Режимы измерений | Значение влияющих величин в пределах рабочих условий применения | Пределы допускаемых значений дополнительных погрешностей (в долях предела основной абсолютной погрешности) |
| Сопротивление измерительного электрода ^изм) | рХ , Eh | от 0 до 1000 МОм | 0,5 на каждые 500 МОм |
| Сопротивление вспомогательного электрода (Двсп) | рХ , Eh | От 0 до 20 кОм | 0,25 на каждые 10 кОм |
| ЭДС постоянного тока в цепи “Земля-раствор” | рХ , Eh | от минус 1,5 В до плюс 1,5 В | 0,5 (при Rbot = 10 кОм) |
| Напряжение переменного тока частотой 50 Гц в цепи вспомогательного электрода | рХ , Eh | от 0 до 50 мВ | 0,5 |
| Изменение напряжения питания сети на 10 % от номинального | рХ , Eh, t | (230±23)В | 0,5 |
| Температура окружающего воздуха (на каждые 10 °С изменения температуры) | рХ , Eh, t | от 10 °C до 35 °С | 1,0 |
Пределы допускаемой основной приведенной погрешности аналоговых выходных сигналов напряжения от 0 до 100 мВ и от 0 до 2 В для И-160 - ±0,5 %.
Время установления показаний преобразователей в секундах не более значения, определяемого по формуле
Т = 5 -(1 + R изм), (1)
где Rизм - значение сопротивления цепи измерительного электрода, ГОм;
5 - коэффициент, имеющий размерность с/ГОм.
Время установления рабочего режима не более 30 мин.
Изменение показаний преобразователей за 8 ч непрерывной работы не превышает
0,5 предела допускаемой основной абсолютной погрешности.
Питание преобразователей осуществляется от однофазной сети переменного тока напряжением (230 ± 23) В и частотой (50 ± 0,5) Гц.
Потребляемая мощность преобразователей не превышает (при номинальном значении напряжения питания):
для И-160 - 20 ВА;
для И-160МП, И-160.1МП - 10 В-А.
Габаритные размеры преобразователей не более:
И-160 - 290 х 280 х 100 мм;
И-160МП, И-160.1МП - 230 х 220 х 85 мм.
Масса преобразователей не более:
И-160 - 2,5 кг;
И-160МП, И-160.1МП - 2 кг.
Масса приборов (для всех исполнений) не более 5 кг.
Рабочие условия:
- температура окружающего воздуха от 10 до 35 °С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст);
- относительная влажность окружающего воздуха от 30 % до 80 % при температуре
25 °С.
Приборы не предназначены для установки во взрыво- и пожароопасных зонах по
ПУЭ.
Средняя наработка на отказ 12000 ч.
Среднее время восстановления работоспособного состояния приборов 60 мин.
Средний срок службы преобразователей - 10 лет.
Приборы И-160 по степени защиты от поражения электрическим током относятся к оборудованию класса 1, приборы И-160МП, И-160.1МП - к оборудованию класса II ГОСТ 12.2.091-2002.
Степень защиты оболочки преобразователей от попадания внутрь твердых тел и влаги IP20 по ГОСТ 14254-96..
наносится на лицевую панель корпуса прибора методом печати лазерным принтером на самоклеющейся пленке с последующим ламинированием и на титульный лист формуляра или паспорта и руководства по эксплуатации типографским способом.
В комплект поставки входят:
- одна из модификаций преобразователя: И-160, И-160МП, И-160.1МП;
- термокомпенсатор ТКА-7.1 для И-160;
- термокомпенсатор автоматический ТКА-1000.1 для И-160МП, И-160.1МП;
- электромагнитный клапан для И-160.1МП;
- комплект запасных частей;
- руководство по эксплуатации;
- паспорт с методикой поверки для И-160;
- формуляр с методикой поверки для И-160МП, И-160.1МП.
осуществляется по документу МП ГМ 612-06 «Иономеры лабораторные И-160МП, И-160.1 МП, И-160. Методика поверки», утвержденному Гомельским ЦСМ, Республика Беларусь, 07.08.2006 г. и входящей в приложение Е паспорта МТИС2.840.001 ПС (И-160) и в приложение Е формуляра ВЯАЛ.2840.001 ФО (И-160МП, И-160.1МП).
Основные средства поверки: компаратор напряжений Р3003, диапазон измерения напряжения от 0 до 11,11 В, класс точности 0,0005; магазин сопротивлений МРС-63, предел измерения до 105 Ом, класс точности 0,05; буферные растворы - рабочие эталоны рН 2-го разряда по ГОСТ 8.135-2004; термометры ртутные стеклянные с пределами измерений от 0 до 55 °С и от 50 до 100 °С, цена деления 0,1 °С.
приведены в руководствах по эксплуатации МТИС2.840.001 РЭ для И-160 и ВЯАЛ.2840.001 РЭ для И-160МП, И-160.1МП.
Нормативные и технические документы, устанавливающие требования к иономерам лабораторным И-160, И-160МП, И-160.1МП
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ТУ РБ 14694395.003-97 Иономеры лабораторные И-160. Технические условия, Республика Беларусь.
- при осуществлении деятельности в области охраны окружающей среды.
