| Номер в госреестре | 16813-19 |
| Наименование СИ | Приборы малогабаритные автоматизированные для измерения размеров колес |
| Обозначение типа СИ | МАИК |
| Изготовитель | Общество с ограниченной ответственностью "НПП Эталон-Инженеринг" (ООО "НПП Эталон-Инженеринг"), г. Екатеринбург |
| Год регистрации | 2019 |
| Срок свидетельства | 12.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы малогабаритные автоматизированные для измерения размеров колес МАИК (далее - МАИК) предназначены для измерений диаметра и толщины гребня колес вагонов.
Принцип действия МАИК основан на измерении диаметра и толщины гребня колеса с помощью датчиков положения, формирующих электрические сигналы, пропорциональные диаметру и толщине гребня колес. МАИК индицирует на алфавитно-цифровом индикаторе и регистрирует в энергонезависимом запоминающем устройстве диаметр и толщину гребня колес, разность диаметров колес на колесной паре, группу к которой отнесена колесная пара для формирования тележек, время проведения измерений. Предусмотрена возможность передачи результатов измерений через последовательный канал передачи данных на компьютер.
На передней панели МАИК на два крепёжных винта устанавливаются пломбировочные чашки, которые заполняются специальной мастикой и ставится оттиск пломбировочного клейма.
Приборы малогабаритные автоматизированные для измерения размеров колес МАИК выпускаются в модификациях МАИК1, МАИК2 и МАИК3, отличающиеся разъемами для передачи измерительной информации (RS-485 для МАИК1 и USB для модификаций МАИК 2 и МАИК3), а также видом исполнения измерительного блока.
Конструктивно МАИК состоят из измерительного блока и комплекта аккумуляторов и зарядного устройства, поставляемых по дополнительному заказу. Измерительный блок МАИК состоит из блока питания, предназначенного для формирования питающего напряжения измерительного блока; электронного блока, осуществляющего обработку сигналов от датчиков положения, хранение и передачу измерительной информации; двух датчиков положения, формирующих сигналы, пропорциональные диаметру и толщине гребня колес. МАИК модификации МАИК1 по заказу дополнительно комплектуются системным блоком, цветным монитором, клавиатурой, принтером и блоком сопряжения.

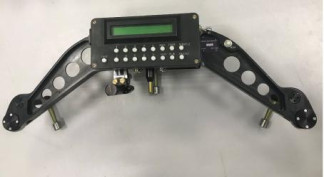

Общий вид МАИК представлен на рисунке 1.
Место пломбировки от несанкционированного доступа
Место нанесения знака утверждения типа
i ,
в) модификация МАИК3 Рисунок 1 - Общий вид измерительного блока приборов малогабаритных автоматизированных
для измерения размеров колес МАИК
В состав программного обеспечения (далее по тексту - ПО) МАИК входят:
- встроенное системное программное обеспечение МАИК (далее - СПО МАИК);
- прикладное ПО maik_gui.exe (далее - ППО maik_gui.exe).
СПО МАИК реализовано аппаратно, заносится в микроконтроллер МАИК предприятием-изготовителем и недоступно для пользователя. Метрологические характеристики МАИК нормированы с учетом влияния встроенного ПО.
Поставляемое ППО maik_gui.exe позволяет проводить мониторинг результатов измрений.
ППО maik_gui.exe функционирует на платформе Windows XP/Vista/Win7/Win10.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | СПО МАИК | ППО maik gui.exe |
| Номер версии (идентификационный | не ниже | не ниже |
| номер ПО) | 0.6 | 1.0 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений диаметра колес, мм | от 844 до 964 |
| Пределы допускаемой абсолютной погрешности измерений диаметра колес, мм | ±0,5 |
| Диапазон измерений толщины гребня колес, мм | от 24 до 34 |
| Пределы допускаемой абсолютной погрешности измерений толщины гребня колес, мм | ±0,5 |
| Параметры электрического питания: - напряжение постоянного тока (от аккумуляторной батареи), В | от 5,9 до 7,5 |
| Потребляемая электрическая мощность, не более: - измерительный блок, мВт | 300 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - МАИК1 и МАИК2 - МАИК3 | 540x180x210 540x192x210 |
| Масса измерительного блока, кг, не более | 2,5 |
| Рабочие условия измерений: - температура окружающего воздуха, °С: - измерительный блок | от -30 до +50 |
| Средняя наработка на отказ, ч | 5000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на шильдик, устанавливаемый на корпус МАИК, фотохимическим способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество | |
| Прибор малогабаритный автоматизированный для измерения размеров колес МАИК, в составе: | |||
| - измерительный блок (модификация в зависимости от заказа) Системный блок* Монитор цветной* Клавиатура* Принтер* Блок сопряжения* Комплект аккумуляторов и зарядное устройство** | МАИК1 МАИК2 МАИК3 | 1 шт. | |
| - | 1 шт. | ||
| - | 1 шт. | ||
| - | 1 шт. | ||
| - | 1 шт. | ||
| - | 1 шт. | ||
| - | 1 шт. | ||
| Паспорт | ЭТИН300.000.000.000 ПС | 1 экз. | |
| Руководство по эксплуатации | ЭТИН300.000.000.000 РЭ | 1 экз. | |
| Методика поверки | ЭТИН300.000.000.000 РЭ1 | 1 экз. | |
| * - комплектующие поставляются по дополнительному соглашению для МАИК 1; **- комплект аккумуляторов и зарядное устройство поставляются по дополнительному соглашению. | |||
осуществляется по документу ЭТИН300.000.000.000 РЭ1 «Приборы малогабаритные автоматизированные для измерения размеров колес МАИК. Методика поверки», утверждённому начальником ФГБУ «ГНМЦ» Минобороны России 31.05.2019 г.
Основное средство поверки:
- рабочий эталон единицы длины номинальных значений 844,0, 904,0, 964,4 мм (регистрационный номер эталона: 3.2.ГТН.0028.2018)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ТУ 3185-007-12345520-2015 Приборы малогабаритные автоматизированные для измерения размеров колес МАИК. Технические условия
| Зарегистрировано поверок | 62 |
| Поверителей | 3 |
| Актуальность данных | 08.12.2024 |
