Весы вагонные электронные РД, 16914-12

Назначение

Весы вагонные электронные РД (далее - весы) предназначены для статического взвешивания порожних и груженых четырех-, шести- или восьмиосных железнодорожных вагонов, полувагонов, платформ и цистерн.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым преобразователем, расположенным в корпусе весоизмерительного преобразователя, блока обработки аналоговых сигналов или самого датчика. Информация о массе взвешиваемого груза по последовательному интерфейсу RS-232Q RS-485 или 4-20 мА (опции) может быть передана на внешние устройства (ПК и т.п.).

Конструктивно весы состоят из грузоприемного устройства, которое через весоизмерительное устройство установлено на железобетонный или стальной фундаменты.

Грузоприемное устройство состоит из одной или нескольких платформ с закрепленными на них рельсами и в зависимости от номенклатуры взвешиваемого подвижного состава оно изготавливается в нескольких конструктивных исполнениях (см. таблицу 1). Грузоприемное устройство может включать в себя три типа платформ - заездные (крайние), весовые и промежуточные.

Назначением заездных платформ является защита весовых платформ от паразитных сил, возникающих при температурном «угоне» подходящих путевых рельсов. Каждая весовая платформа через специальные силоприемные устройства опирается на четыре аналоговых весоизмерительных тензорезистивных датчика МВ150 производства ЗАО «ВИК «ТЕНЗО-М» (Россия) (государственный реестр СИ РФ № 44780-10) (далее - датчики МВ150) или цифровые весоизмерительные тензорезисторные датчики МВЦ производства ЗАО «ВИК «ТЕНЗО-М» (Россия) (государственный реестр СИ РФ № 46008-10) (далее - датчики МВЦ). Помимо правильного подвода силы к упругому элементу датчика, дополнительными функциями специальных силоприемных устройств являются защита датчиков от проворачивания вокруг своей вертикальной оси и от воздействия электростатических и грозовых разрядов.

Рельсы опираются на двутавровые балки усиленного профиля, являющиеся главными несущими элементами конструкции. Крепление рельсов осуществляется стандартным клеммноболтовым скреплением к серийным рельсовым подкладкам типа КД/КБ, привариваемым к несущим балкам рамы. Равнодействующая вертикальных сил давления на рельсы, находящихся на весовой платформы, разделившись на четыре силовых потока, проходит через датчики с силоприемными устройствами и уравновешивается реакциями опор фундамента (рис.

Взвешиваемый подвижной состав

Конструкционное исполнение РД ... .Х

Схема грузоприемного устройства

4-х осные вагоны и цистерны,

4-х осные с удлиненной базой и 6-ти осные

РД ... .3

(3 весовые платформы,

2 крайние и 1 промежуточная)

РД ... .4

(2 весовые платформы,

2 крайние и 1 промежуточная)

4-х осные вагоны и цистерны

4-х осные вагоны и цистерны,

4-х осные с удлиненной базой, 6-ти и 8-ми осные

РД ... .5

(4 весовые платформы)

4-х осные вагоны и цистерны,

4-х осные с удлиненной базой и 6-ти осные

РД ... .6

(3 весовые платформы)

РД ... .7

(2 весовые платформы)

4-х осные вагоны и цистер-

ны

4-х осные вагоны и цистерны

РД ... .8

(1 весовая платформа)

4-х и 6-ти ос-ные вагоны и цистерны

РД ... .9

(3 весовые платформы)

Г оризонтальные силы, возникающие при торможении или разгоне вагонов и локомотива, уравновешиваются маятниковыми составляющими силы тяжести при отклонении датчиков от вертикали, реакциями в горизонтальных тягах, шарнирно замкнутых на вертикальные закладные фундамента, заездные и промежуточные платформы или парируются регулируемыми винтовыми упорами (рис.2).

Рисунок 1 - Весовая платформа весов в попереч- Рисунок 2 - Регулируемые винтовые упоры веном разрезе.    совой платформы

Грузоприемное устройство может быть установлено на стальной фундамент, опирающийся на уплотненное по специальной инструкции щебеночное основание. Стальной фундамент представляет собой массивную жесткую раму, сваренную из толстостенных труб прямоугольного сечения, с площадью опоры, обеспечивающей максимальное удельное давление на щебеночную призму не более 0,3 кг/см . Конструкция рамы обеспечивает возможность периодического уплотнения щебня для коррекции возможного проседания рамы в процессе эксплуатации весов.

Подплатформеное пространство между рельсами защищено настилами или решетками, скрепленными с несущими балками болтами или шарнирными петлями. Боковые пространства между балками рамы и стенкой фундамента закрыты съемными металлическими нащельниками.

В состав весоизмерительного устройства весов входят:

-    датчики МВ150 с блоком обработки аналоговых сигналов БКС, весоизмерительным преобразователем ТВ производства ЗАО «ВИК «ТЕНЗО-М» (Россия) (государственный реестр СИ РФ № 37794-08) (далее - преобразователь), служащими для обработки аналоговых сигналов и индикации результатов взвешивания, и персональным компьютером (далее - ПК) (опция) или

-    датчики МВ150 с блоком обработки аналоговых сигналов ПН-12, служащим для обработки аналоговых сигналов, преобразователем ТЦ, предназначенным для индикации цифровых сигналов, и ПК (опция) или

-    датчики МВ150 с блоком ПН-12 и ПК или

-    датчики МВЦ с блоком обработки цифровых сигналов БКЦ и ПК или

-    датчики МВЦ с блоком БКЦ, преобразователем ТЦ и ПК (опция).

Управление весами осуществляется с клавиатуры преобразователя.

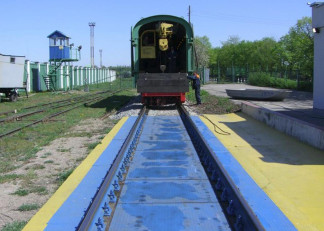

Внешний вид весов показан на рисунке 3.

Весы выполняют следующие сервисные функции:

-    сигнализация о превышении максимальной нагрузки равной Мах+9е;

-    полуавтоматическая установка нуля;

-    компенсация и выборка массы тары.

Весы выпускаются в различных модификациях, различающимися метрологическими характеристиками и имеющими обозначение РД Н.Х^(В)(Ц), где:

РД - обозначение типа;

Н - максимальная нагрузка, т (30, 50, 80, 100, 150, 200);

Х - конструктивное исполнение (от 3 до 9);

Z - метрологическое исполнение (постоянная (1) или переменная (2) действительные цены деления).

В - взрывозащищенное исполнение (у обычного исполнения обозначение отсутствует),

Ц - весы, выполненные на датчиках МВЦ (с аналоговыми датчиками обозначение отсутствует).

Программное обеспечение

Программное обеспечение (ПО) весов реализовано в преобразователе, что соответствует требованиям п. 5.5 ГОСТ Р 53228-2008 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО или в ПК. Идентификационным признаком ПО служит номер версии, который отображается на дисплее преобразователя, на экране монитора при включении весов или может быть вызван через меню ПО. Для предотвращения воздействий и защиты законодательно контролируемых параметров служат административный пароль и электронное клеймо - случайно генерируемое число, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» эксплуатационной документации весов. Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С». На маркировочной табличке весов предусмотрено место для нанесения знака поверки (рис. 4).

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2

ЗАО Весоизмерительная Компания "Тензо-М'

Весы Вагонные Электронные РД

29798

Зав. №:

Min -Мах -Lim -d=e -

Выпуск •

Р Д-100.4-2

Класс точности Тд: -30°с / 40°с ГОСТ Р 53228-2008

место для нанесения знака поверки

0,4т 40/100т 125т 20/50kg 2012 г.

тензо/м

Рисунок 4 - Место нанесения знака поверки в виде наклейки.

Технические характеристики

Класс точности весов по ГОСТ Р 53228-2008 ........................................средний (III)

Диапазон и интервалы взвешивания, максимальная (Мах) и минимальная (Min) нагрузки, действительная цена деления (d) и поверочное деление (е), пределы допускаемой погрешности в зависимости от интервалов взвешивания приведены в таблице 3.

Таблица 3

Диапазон компенсации массы тары, % от Мах............................................0-10

Погрешность устройства установки нуля, в поверочных делениях е................±0,25

Реагирование (порог чувствительности), в поверочных делениях е....................1,4

Не возврат к нулю, в поверочных делениях е.............................................±0,5

Предельная нагрузка (Lim), % от Мах........................................................125

Длина весовой платформы, мм, не более.................................................16 000

Масса весовой платформы, кг, не более..................................................15 000

Диапазон рабочих температур, °С........................................от минус 30 до +40 *

* Примечание. Весоизмерительный преобразователь располагается в весовой будке оператора.

Питание - от сети переменного тока с параметрами:

-    напряжение, В..............................................................от 187 до 242

-    частота, Гц.....................................................................от 49 до 51

-    потребляемая мощность, не более, В-А............................................200

Время прогрева весов до рабочего состояния, мин, не менее............................ 30

Направление движения............................................................ двустороннее

Максимальная скорость движения через весы, км/ч....................................... 10

Знак утверждения типа

Наносится типографским способом на титульный лист эксплуатационной документации, а так же на маркировочную табличку, расположенную на одной из платформ грузоприемного устройства весов.

Комплектность

Поверка

осуществляется в соответствии с приложением Н «Методика поверки весов» ГОСТ Р 532282008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» и разделом 7 «Поверка» руководства по эксплуатации весов 4274-03618217119-01 РЭ.

Основные средства поверки: гири класса точности М1 по ГОСТ 7328-2001.

Сведения о методах измерений

«Весы вагонные электронные РД. Руководство по эксплуатации» 4274-036-18217119

01 РЭ, раздел 2 «Использование по назначению», «Преобразователь весоизмерительный ТВ. Руководство по эксплуатации» ТЖКФ 408843 РЭ, раздел 5(6) «Порядок работы».

Нормативные и технические документы, устанавливающие требования к весам вагонным электронным РД

1.    На технические требования к весам, требования к методам поверки и испытаний: ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»,

2.    На государственную поверочную схему:

ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

Рекомендации к применению

осуществление торговли и товарообменных операций.
