Термометры биметаллические 60 (мод. 8001, 8002, 8003, 8005), 16940-14

Для измерения температуры жидких, твердых, сыпучих и газообразных сред, для использования в системах контроля и регулирования температуры в различных отраслях промышленности при температуре окружающего воздуха -50...80 °С.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	16940-14
Наименование СИ	Термометры биметаллические
Обозначение типа СИ	серии 60 (мод. 8001
Изготовитель	"JUMO GmbH & Co. KG", Германия
Год регистрации	2014
Срок свидетельства	04.12.2024
МПИ (интервал между поверками)	3 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Термометры биметаллические серии 60 (модели 8001, 8002, 8003, 8005) (далее по тексту - термометры) предназначены для измерений температуры жидких, твердых, сыпучих и газообразных сред, не агрессивных к материалу термобаллона.

Описание

Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

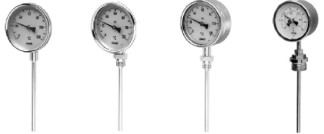

Термометры биметаллические серии 60 относятся к показывающим стрелочным приборам погружного типа. Модели термометров отличаются друг от друга по техническим и метрологическим характеристикам, а также по конструктивному исполнению. Модели имеют исполнения, различающиеся по диапазону показаний (измерений), по диаметру корпуса, по длине и диаметру термобаллона, по способу монтажа и т. д.

Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и термобаллона. Корпус и его элементы изготавливаются из оцинкованной и нержавеющей стали и из алюминия. Защитное стекло изготавливается из стекла или из плексигласа (PMMA). Материал термобаллона - сталь, латунь, нержавеющая сталь.

Термометры могут изготавливаться с контрольными стрелочными и подвижными запоминающими указателями.

При использовании термометров в условиях низких температур или сильной вибрации биметаллический элемент дополнительно может заполняться силиконовой жидкостью для достижения минимальной вибрации стрелки и максимальной теплопередачи.

Монтаж термометров на объектах измерений осуществляется с помощью подвижных или неподвижных штуцеров или через промежуточную защитную гильзу из латуни, стали, нержавеющей стали.

Технические характеристики

Диапазон показаний, диапазон измерений, а также пределы допускаемой абсолютной погрешности указаны в таблице 1.

Таблица 1

Диапазон		Диапазон (*) измерений , °С		Пределы допускаемой абсолютной погрешности, °С
показаний, °С		Диапазон (*) измерений , °С		8001	8002	8003	8005
-20	. +40	-10	... +30	±1,5	±1	±1	-
-20	. +60	-10	... +50	±1,5	±1	±1	-
-20	... +80	-10	. +70	±1,5	±1	±1	-
-20	.. +100	0 .	. +80	±3	±2	±2	-
-20	.. +120	0 ..	+ 100	±3	±2	±2	±3
-30	... +30	-20	. +20	±1,5	±1	±1	-
-30	... +50	-20	. +40	±1,5	±1	±1	-
-30	. +70	-20	. +60	±1,5	±1	±1	-
-30	.. +170	-10 .	.. +150	±3	±2	±2	-
-40	. +40	-30	... +30	±1,5	±1	±1	-
-40	. +60	-30	... +50	±1,5	±1	±1	-
-50	... +50	-40	. +40	±1,5	±1	±1	-
0 .	. +60	+ 10	... +50	±1,5	±1	±1	-
0 .	. +80	+ 10	... +70	±1,5	±1	±1	-
0 ..	. +100	+ 10	... +90	±1,5	±1	±1	-
0 ..	. +120	+20	.. +100	±3	±2	±2	±3
0 .	+160	+20	.. +140	±3	±2	±2	-
0 ..	. +200	+20	.. +180	±3	±2	±2	-
0 ..	. +250	+30	.. +220	±4	±2,5	±2,5	-
0 ..	. +300	+30	.. +270	±8	±5	±5	-
0 ..	. +350	+50	.. +270	±8	±5	±5	-
0 ..	. +400	+50	.. +350	±8	±5	±5	-
0 ..	. +500	+50	.. +450	±8	±5	±5	-
0 ..	. +600	+ 100	... +500	±12	±10	±10	-
Примечание к таблице 1:
Диапазон измерений ограничен на шкале двумя треугольными маркерами, в пределах
этого диапазона действительно значение погрешности.

Класс точности:

- для моделей 8002, 8003.......................................................................... 1;

- для моделей 8001, 8005........................................................................ 1,5

Диаметр корпуса, мм:

- для модели 8001 ............................................................ 50; 63; 80; 100; 160;

- для модели 8002 ....................................................... 50; 60; 63; 80; 100; 160;

- для модели 8003 ..................................................................... 80; 100; 160;

- для модели 8005 .................................................................................. 80

Диаметр термобаллона, мм: ............................................................... 6; 8; 10

Длина погружаемой части, мм: .. .50, 100, 150, 200 и более (по специальному заказу) Рабочие условия эксплуатации:

- температура окружающей среды, °С: ...........................от минус 30 до плюс 80;

(от минус 60 - по спец. заказу (кроме модели 8005))

- относительная влажность, %: .............................................................до 98

Средний срок службы, лет, не менее:...........................................................12

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

Термометр биметаллический

- 1 шт. (модель и исполнение в соответствии с

заказом);

- 1 экз.;

- 1 экз. (допускается 1 экз. на партию

термометров при поставке в один адрес) гильза, монтажные приспособления, различные

Паспорт (на русском языке)

Методика поверки

По дополнительному заказу: защитная сигнализирующие устройства.

Поверка

осуществляется по документу МП 16940-14 «Термометры биметаллические серии 60 (модели 8001, 8002, 8003, 8005). Методика поверки», утвержденному ФГУП «ВНИИМС», в ноябре 2013 г.

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000, диапазон измерений от минус 50 до плюс 650 °С, пределы допускаемой погрешности ± 0,03 °С в диапазоне от минус 50 до плюс 400 °С, ± 0,06 °С в диапазоне свыше плюс 400 °С;

- термостаты жидкостные прецизионные переливного типа серии ТПП-1 моделей ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;

- калибраторы температуры серий ATC-R, RTC-R с общим диапазоном воспроизводимых температур от минус 45 до плюс 650 °С, нестабильностью поддержания заданной температуры ±(0,005.0,03) °С, и погрешностью установления заданной температуры: ±(0,04.0,35) °С.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на термометры.

Нормативные и технические документы, устанавливающие требования к термометрам биметаллическим серии 60 (модели 8001, 8002, 8003, 8005)

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
