| Номер в госреестре | 16942-15 |
| Наименование СИ | Термометры манометрические конденсационные показывающие |
| Обозначение типа СИ | ТКП-60С, ТКП-100С |
| Изготовитель | Акционерное Общество «Сафоновский завод «Теплоконтроль» (АО «Сафоновский завод «Теплоконтроль»), г. Сафоново |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры манометрические конденсационные показывающие ТКП-60С, ТКП-100С (в дальнейшем термометры) предназначены для измерения температуры воды, масла и других неагрессивных жидкостей в промышленных установках.
Термометры состоят из манометрической системы и измерительного устройства. Манометрическая термосистема состоит из термобаллона, дистанционного капилляра и манометрической пружины.
Принцип действия термометров основан на строгой зависимости между температурой измеряемой среды и давлением насыщенных паров заполнителя термосистемы, находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.
Термобаллоны термометров рассчитаны на давление измеряемой среды с защитной гильзой до 25 МПа, без защитной гильзы - 1,6 МПа.
Термометры имеют две модификации ТКП-60С и ТКП-100С, которые отличаются друг от друга длиной погружения и диаметром термобаллона, а также габаритными размерами корпуса и массой.

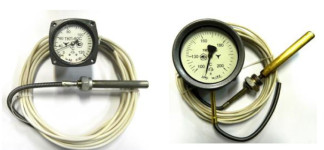

Общий вид термометров манометрических конденсационных показывающих
ТКП-60С, ТКП-100С
Схема пломбирования Метрологические и технические характеристики
Метрологические и технические характеристики термометров приведены в таблицах 1 и 2. Таблица 1
| Наименование характеристики | Значение характеристики | Пределы допускаемой основной погрешности показаний, % от диапазона измерений | |
| ТКП-60С ТКП-100С | Класс 1,5 | класс 2,5 | |
| от минус 25 до 75 °С в диапазоне от минус 25 до 0 °С | ± 2,5 | ± 4,0 | |
| в диапазоне свыше 0 до 75 °С | ± 1,5 | ± 2,5 | |
| от 0 °С до 120 °С в диапазоне от 0 до 40 °С | ± 3,0 | ± 5,8 | |
| Диапазоны | в диапазоне свыше 40 до 120 °С | ± 1,8 | ± 3,0 |
| температур | от 100 °С до 200 °С в диапазоне от 100 до 130 °С | ± 2,5 | ± 4,0 |
| в диапазоне свыше 130 до 200 °С | ± 1,5 | ± 2,5 | |
| от 200 °С до 300 °С в диапазоне от 200 до 230 °С | ± 2,5 | ± 4,0 | |
| в диапазоне свыше 230 до 300 °С | ± 1,5 | ± 2,5 | |
Таблица 2
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Класс точности | Класс 1,5 На первой 1/6 шкалы класс точности не нормируется 1.5 для последних 2/3 шкалы 2,5 для первой 1/3 шкалы Класс 2,5 На первой 1/6 шкалы класс точности не нормируется 2.5 для последних 2/3 шкалы 4,0 для первой 1/3 шкалы |
| Предел допускаемой дополнительной погрешности от изменения температуры окружающего воздуха, % от диапазона измерения, не более | ± 0,4% от диапазона измерения на каждые 10 °С изменения температуры плюс 0,01 % от диапазона измерения на каждые 10 °С изменения температуры и на каждый метр дистанционного капилляра |
Продолжение таблицы 2
| 1 | 2 | |
| Способ присоединения тнрмобаллона | гибкий | |
| Диаметр термобаллона, мм | 12 | 12; 16 |
| Длина погружения термобаллона, мм | 100 | 160;200;250;315;400 |
| Г абаритные размеры корпуса, мм | 060Х35 | 106Х106Х106 |
| Масса, не более, кг | 0,9 | 2,5 |
| Длина капилляра, м | 1,6; 2,5; 4; 6; 10 | |
| Материал термобаллона | нержавеющая сталь 12Х18Н10Т или латунь ЛС59-1 | |
| Средний срок службы, не менее, лет | 10 | |
| Условия эксплуатации: | ||
| - диапазон температур окружающего | от минус 50 до 60 | |
| воздуха, °С | ||
| - относительная влажность, % | до 95 | |
наносится на шкалу термометра накаткой или иным методом, обеспечивающим четкое изображение знака и на титульные листы руководства по эксплуатации и паспорта -типографским способом.
В комплект поставки термометра входят: термометр манометрический конденсационный показывающий ТКП-60С или ТКП-100С
1 шт.
1 экз. 1 экз. 1 экз.
руководство по эксплуатации СНИЦ405 153.003 РЭ паспорт СНИЦ.405 153.003 ПС набивка «Графитекс» 101, 4х4, длиной 160 мм
осуществляется по документу ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки»
При проведении поверки применяются следующие основные средства измерений:
1 термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда;
2 термостат переливной прецизионный ТПП-1.0, диапазон температур от 35 до 300 °С, нестабильность поддержания температуры ± 0,02 °С;
3 термостат переливной прецизионный ТПП-1.3, диапазон температур от минус 75 до 100 °С, нестабильность поддержания температуры ± 0,04 °С;
4 прецизионный преобразователь сигналов ТС и ТП ТЕРКОН, погрешность преобразования ± 0,01°С.
Методы измерений приводятся в руководстве по эксплуатации СНИЦ.405 153.003 РЭ «Термометры манометрические конденсационные показывающие ТКП-60С, ТКП-100С. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к термометрам манометрическим конденсационным показывающим ТКП-60С, ТКП-100С
ГОСТ 16920-93 «Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний».
ГОСТ 8.558-2009 « ГСИ. Государственная поверочная схема для средств измерений температуры».
СНИЦ.405 153.003 ТУ «Термометры манометрические конденсационные показывающие ТКП-60С, ТКП-100С»
