| Номер в госреестре | 17098-12 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные консольные |
| Обозначение типа СИ | 4184 ДСТ |
| Изготовитель | ООО Завод "СибТензоПрибор", г.Топки |
| Год регистрации | 2012 |
| Срок свидетельства | 27.12.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Датчики силоизмерительные тензорезисторные консольные 4184 ДСТ (далее - датчики) предназначены для преобразования измеряемой силы в аналоговый нормированный электрический сигнал.
Принцип действия датчика основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонале моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики представляют собой консольную балку и состоят из упругого элемента с фольговыми тензорезисторами, соединенными с ним клеевой основой. Тензорезисторы соединены по мостовой схеме, на выходной диагонали которой формируется электрический аналоговый сигнал, пропорциональный измеряемому усилию. Упругий элемент и тензорезисторы находятся в защитном корпусе, на котором установлен штепсельный разъем или кабельный вывод, через который осуществляется соединение датчика со вторичной аппаратурой.
Направление измеряемой силы - деформация сдвига.
Обозначение датчиков 4184 ДСТ -20Р -0,10-Д3-1Р68 4184 ДСТ - обозначений типа;
20 - номинальное усилие (кН);
Р - модификация со штепсельным разъемом (К - модификация с кабельным выводом); 0,10 - категория точности по ГОСТ 28836-90;
Д3 - группа исполнения по ГОСТ Р 52931-2008;
IP 68 - степень защиты по ГОСТ 14254-96.
| tJ 1 | ф ялтчии @ ЦСГ' .,рц ТОН.4ЧЯЮ unm lie U » - ■ 4 | I 1 • | |
| fed | Шш " | ||

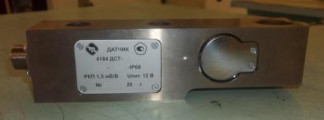

Рис. 1. Общий вид датчиков силоизмерительных тензорезисторных консольных 4184 ДСТ Метрологические и технические характеристики
Значения метрологических характеристик в зависимости от категории точности указаны в таблице 1.
Таблица 1
| Наименование характеристики | Значения характеристики |
| Номинальные усилия, РНом, кН | 10, 20, 50, 100, 200 |
| Категория точности, %, по ГОСТ 28836: - для усилий, кН: 10, 20, 50, 100 - для усилия, кН 200 | 0,06; 0,10 0,10 |
| Наименование характеристики | Значения характеристики |
| Рабочий коэффициент передачи (РКП) датчика при номинальной нагрузке, мВ/В | 1,5 |
| Питание постоянным током, В. | 12 |
| Электрическое сопротивление датчика, Ом: входное выходное | 380 ± 2,0 400 ± 4,0 |
| Диапазон рабочих температур | от минус 50 до плюс 50°С |
Допустимые значения составляющих погрешностей приведены в таблице 2. Таблица 2
Пределы допускаемых значений составляющей погрешности, % от номинального значения РКП
Наименование составляющей погрешности
0,10
0,06
Систематическая составляющая погрешности Среднее квадратическое отклонение случайной составляющей погрешности Нелинейность Г истерезис
± 0,06
± 0,03 ± 0,06 0,06 ± 0,03 ± 0,03
± 0,10
± 0,05 ± 0,10 0,10 ± 0,05 ± 0,05
Изменение НКП при изменении температуры на 10°С Изменение РКП при изменении температуры на 10°С
Метрологические характеристики соответствуют пределам допускаемых значений после нагружения датчика в течение 15 мин. усилием 1,25 Рном.
Метрологические характеристики соответствуют пределам допускаемых значений после воздействия на датчик номинального усилия в течение 30 мин.
Габаритные размеры и масса датчиков указаны в таблице 3.
Таблица 3
| Номинальные усилия, кН | Г абаритные размеры датчика (длина х ширина х высота), мм, не более | Масса, кг, не более | Примечание |
| 10 | 220 х 33 х 47 | 2,0 | |
| 20 | Масса датчиков указа | ||
| 50 | 250 х 50 х 58 | 3,8 | на без кабеля |
| 100 | |||
| 200 | 340 х 85 х 73 | 10,6 |
Классификация по влагоустойчивости (справочно).....................................СН
Степень защиты по ГОСТ 14254 .......................................................IP 68
Значение вероятности безотказной работы за 2000 ч ..............................0,94
Средний срок службы, лет, не менее .......................................................10
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации АЖЕ 2.320.015 РЭ в левой верхней части типографическим способом и на маркировочную табличку, расположенную на корпусе датчика, фотохимическим способом.
Датчик ..........................................................................................1 шт.
Руководство по эксплуатации (совмещенное с паспортом) АЖЕ 2.320.015 РЭ ..1 экз. Методика поверки.............................................................................1 экз.
осуществляется по МП 17098-12 документу «Датчики силоизмерительные тензорезисторные 4126 ДСТ, 4162 ДСТ, 4184 ДСТ, 9035 ДСТ. Методика поверки», утвержденному ФГУП «СНИИМ» в 2012 г.
Основное поверочное оборудование: силовоспроизводящие установки по ГОСТ 8.663-2009 с пределами допускаемых доверительных границ относительной погрешности 5 = 0,02%, показывающий измерительный прибор с пределами допускаемой погрешности ± 0,01% от измеряемой величины.
Нормативные и технические документы, устанавливающие требования к датчикам силоизмерительным тензорезисторным консольным 4184 ДСТ
1 ГОСТ 8.663-2009 «Государственная поверочная схема для средств измерения силы»;
2 ГОСТ 28836-90 «Датчики силоизмерительные тензорезисторные. Общие технические требования и методы испытаний»
3 ТУ 4273-005-92761468-2011 «Датчики силоизмерительные тензорезисторные консольные 4184 ДСТ. Технические условия»
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
