| Номер в госреестре | 17206-15 |
| Наименование СИ | Тестеры телефонных линий, аппаратов и станции |
| Обозначение типа СИ | EТT 10, ЕТЕТ 30 |
| Изготовитель | Кооператив техники связи "Elektronika", Венгрия |
| Год регистрации | 2015 |
| Срок свидетельства | 24.02.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры телефонных линий, аппаратов и станции ЕТТ 10, ЕТЕТ 30 (далее по тексту
- тестеры) предназначены для измерения параметров линии (сопротивления, емкости, напряжения постоянного и переменного тока, постоянного тока), формирования сигналов с заданной частотой и уровнем напряжения и измерения уровней напряжения сигнала и шума, а также тестирования телефонных линий связи, станции, в том числе с интерфейсами абонентского доступа ADSL и VDSL, и телефонных аппаратов и других абонентских устройств.
Тестеры имеют две модификации. Тестеры ЕТТ 10 выполнены в малогабаритном переносном корпусе. Результаты регистрируются на жидкокристаллическом цифровом табло. Тестеры ЕТЕТ 30 выполнены в корпусе, монтируемом на стене в здании телефонной станции, имеют сенсорный экран.
Принцип действия тестеров основан на измерении электрических сигналов с последующим преобразованием в цифровую форму. Тестеры включают в себя схемы для измерения сопротивления и емкости, измеритель напряжения постоянного и переменного тока и постоянного тока по шлейфу линии, а также формировании электрических сигналов для проверки работы телефонных аппаратов (посылка вызова, набор номера и громкость). Модификация ЕТЕТ 30 обеспечивает также индикацию расстояния до места повреждения с использованием метода рефлектометра, анализ спектра мешающих шумов, а кроме того, работу в режиме модема с интерфейсами абонентского доступа ADSL и VDSL -формирование и анализ цифровых импульсных сигналов для проверки возможности установления соединения на линии. Тестеры работают в режимах измерения линии, станции и пользователя (телефонного аппарата). Тестеры имеют возможность совместной работы с ПЭВМ через интерфейс USB и RJ45 (ЕТЕТ 30).

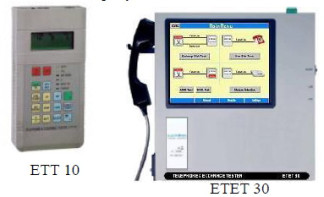

Общий вид тестеров и схема пломбировки от несанкционированного доступа (пломба, выполненная из однократно наклеиваемой ленты с фирменным знаком), представлены на рисунках 1 и 2 соответственно.
Программное обеспечение (ПО) встроенное, с управляющими функциями.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО для: | |
| ЕТТ 10 | ЕТТ 10с |
| ЕТЕТ 30 | ЕТЕТ 30с |
| Номер версии (идентификационный номер) ПО: ЕТТ 10 | V3.30 |
| ЕТЕТ 30 | V2.36 |
| Цифровой идентификатор ПО | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" в соответствии с Р 50.2.077-2014. Конструкция анализатора исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям прибора, включая процессор, защищен конструкцией тестеров и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
| Характеристика | Значение | |
| ЕТТ 10 | ЕТЕТ 30 | |
| Измерения в режиме мультиметра (DMM) | ||
| Диапазон измерений напряжения постоянного тока, В | ±(1 - 200) | до 400 |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, U=, В | ±(0,02 U=+2) | ±(0,03 U=+1) |
| Диапазон измерений эффективного значения напряжения переменного тока, В | 2 - 180 | до 250 |
| Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, U», В | ±(0,02 U»+2) | ±(0,03 U»+1) |
| Диапазон частот при измерении напряжения переменного тока, Гц | 20 - 200 | 15 - 300 |
| Диапазон измерений тока по шлейфу, мА | - | 1 - 100 |
| Пределы допускаемой абсолютной погрешности измерения тока по шлейфу 1х, мА | - | ±(0,03 1х+0,1) |
| Диапазон измерений электрического сопротивления, кОм | 1 - 5000 | - |
| Диапазон в режиме измерений электрического сопротивления изоляции Яиз, кОм | - | 10 - 10000 |
| Диапазон в режиме измерений электрического сопротивления шлейфа линии (Целостность), кОм | - | 0,1 - 1 |
| Пределы допускаемой абсолютной погрешности измерения электрического сопротивления, Ях, кОм в диапазоне от 1 до 999 кОм в диапазоне от 1000 до 5000 кОм в диапазоне от 0,1 до 1 кОм (сопротивление шлейфа) в диапазоне от 10 до 100000 кОм (сопротивление изоляции) | ±(0,05 Ях+1) ±(0,1 Ях+20) | ±(0,03 Ях +0,005) ±(0,03 Ях +1)- |
| Диапазон измерений электрической емкости, мкФ | 0,02 - 10 | 0,01 -10 |
| Пределы допускаемой абсолютной погрешности измерения электрической емкости, Сх, мкФ в диапазоне от 0,02 до 0,09 мкФ в диапазоне от 0,1 до 10 мкФ в диапазоне от 0,04 -10 мкФ | ±(0,05 Сх+0,01) ±0,2 | ±(0,03 Сх +0,003) |
| Характеристика | Значение | |
| ЕТТ 10 | ЕТЕТ 30 | |
| Измерения в режиме теста поднятия телефонной трубки | ||
| Фиксированные частоты генератора, Гц | 420±1, 425±1, 2100±2 | - |
| Уровень мощности выходного сигнала генератора, дБм | 16±1 | - |
| Диапазон измерений уровня мощности сигнала и шума, дБм | от минус 26 до +10 | - |
| Пределы допускаемой относительной погрешности измерения уровня мощности сигнала и шума, дБ, в диапазоне от минус 10 до +10 дБм от минус 26 до минус 10 дБм | ±0,5 ±1 | |
| Диапазон частот при измерении уровня мощности, Гц | 200 - 4000 | - |
| Пределы допускаемой относительной погрешности измерения частоты, Гц | ±2 | - |
| Общие характеристики | ||
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха при 25 °С, % | 5 - 40 от 5 до 85 | 0 - 45 от 5 до 75 |
| Условия транспортирования и хранения: - температура окружающей среды, °С - относительная влажность воздуха, %, | от минус 40 до +70 от 5 до 90 | от минус 40 до +70 до 95 при +45°С |
| Электропитание: - от встроенной NiMH аккумуляторной батареи или внешнего источника постоянного тока напряжением, В - через адаптер/зарядное устройство от сети переменного тока напряжением, В частотой, Гц - от источника постоянного тока напряжением, В | от 2 до 16 220 В ±22 50±0,5 | 220 В ±22 50±0,5 от 36 до 72 |
| Габариты (длинах ширинах высота), мм | 196х100х40 | 380х400х75 |
| Масса, кг, не более | 0,7 | 6 |
По требованиям электромагнитной совместимости прибор соответствует ГОСТ 22261-94 и ГОСТ Р 51522.1-2011 (EN 61326).
Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
- тестер телефонных линий, аппаратов и станции ЕТТ 10 или ЕТЕТ 30 1 шт.
- комплект кабелей измерительных 1 шт.
- сетевой адаптер Y146-017 1 шт.
- сумка или коробка для переноски прибора и принадлежностей 1 шт.
- руководство по эксплуатации на русском языке: 1 шт.
0M-257-000-000R (для тестера ЕТТ 10) 1 шт.
OM 452-011-002R (для тестера ЕТЕТ 30) 1 шт.
- методика поверки 257-000-000 МП 1 шт.
осуществляется в соответствии с документом 257-000-000 МП«Тестеры телефонных линий, аппаратов и станции E^ 10, ЕТЕТ 30. Методика поверки», утвержденным ФГУП ЦНИИС в декабре 2014 г., основные средства поверки:
- калибратор-вольтметр универсальный В1-28 (ГР 10759-86):
U= 0,1 мкВ - 1000 В; ±(0,004 % от U +0,001 % от U);
U~ 1 мкВ - 700 В; 0,1 Гц - 100 кГц ±(0,1 % от U +0,015 % от ^);
- магазины сопротивлений измерительные:
МСР-63 (2042-65): 0,01 Ом - 110 кОм, класс 0,1;
Р4007 (ГР 2698-71): 0,1 МОм - 1 ГОм, класс 0,1;
- магазин емкости Р5025 (ГР 5395-76): 100 пФ - 100 мкФ, класс 0,1;
- генератор GF-62 (ГР 9450-84): 200 Гц - 2,1 МГц, (±2-10-6 f ±1) Гц, от -60 до +10 дБм; ±0,1 дБ, 75/135/150/600 Ом;
- измеритель уровня MV-62 (ГР 9449-84): 200 Гц - 2,1 МГц, (±2-10-6 f ±1) Гц, от -120 до +20 дБм; ±0,1 дБ, 75/135/150/600 Ом;
- частотомер электронно-счетный Ч3-63/1 (ГР 9084-90): (0,03 - 10) В,
±5-10-7f ±1 ед. счета; >1 МОм.
Руководства по эксплуатации:
"ЕТТ 10. Тестеры телефонных аппаратов , линий и станции (АТС). 0M-257-000-000", "ЕТЕТ 30. Тестеры телефонных аппаратов, линий и станции OM 452-011-002R".
Нормативные и технические документы, устанавливающие требования к тестерам телефонных линий, аппаратов и станции ЕТТ 10, ЕТЕТ 30
Техническая документация Кооператива техники связи ELEKTRONIKA.
выполнение работ по обеспечению целостности и устойчивости функционирования сети связи общего пользования, оценке соответствия промышленной продукции (средств связи) установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
