| Номер в госреестре | 17301-13 |
| Наименование СИ | Счетчики однофазные статические |
| Обозначение типа СИ | СОЭ-52 |
| Изготовитель | ЗАО "Московский завод электроизмерительных приборов" (МЗЭП), г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 06.06.2018 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
Счетчики однофазные статические СОЭ-52 (далее - счетчики) предназначены для измерения и однотарифного учета активной электрической энергии.
Счётчики представляют собой измерительные приборы, основанные на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии. Счётчики состоят из датчиков тока и напряжения, аналого-цифровых преобразователей, суммирующего устройства, являющегося также устройством отображения информации; цифровых выходов.
Принцип действия счетчика основан на измерении мгновенных значений входных сигналов напряжения и тока в цепи «фазы» или в цепи «нуля», с последующим вычислением активной электроэнергии методом аналого-цифрового преобразования и выводом данных на устройство отображения информации.
В качестве датчиков тока могут использоваться - шунт или трансформатор тока. Для счетчиков с двумя датчиками тока: шунт и шунт в цепи нейтрали, шунт и трансформатор тока в цепи нейтрали. В счетчиках с двумя датчиками тока измерение и учет электрической энергии ведется по датчику тока, по которому протекает больший ток. В качестве датчиков напряжения используются резистивные делители.
Оптическое испытательное выходное устройство и импульсный выход, гальванически изолированы от остальных цепей и предназначены для поверки счетчиков.

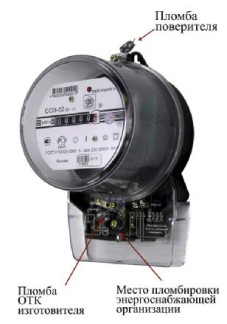

Фотографии с указанием места пломбирования представлены на рис. 2.
Сокращенное условное обозначение счетчиков соответствует структуре обозначений.
СОЭ-52/
Максимальный ток, А: Максимальный ток, А
« 50 » « 60 »
-Тип корпуса - габаритные размеры, мм:
210;137;115
« 1 » « 3 » « 4 »
118; 78; 65 163; 106; 56
Класс точности 1,0
Трансформатор в качестве датчика тока в цепи фазы Шунт в качестве датчика тока в цепи фазы
« 1 »
« »
« Ш »
Трансформатор в качестве датчика тока в цепи нейтрали Шунт в качестве датчика тока в цепи нейтрали
«Т»
« Ш »
Рисунок 1 - Структура условного обозначения счетчика
Пломба
поверителя
Место шюмоардаки эйерго сиабжа ю щей организации
Пломба от к
изготовителя
Корпус 1
Пломба
ОТК
изготовителя
Пломба
поверителя
Место пломбировки
энергоснабжающей
Организации
Таблица 1 Метрологические и технические характеристики
| Класс точности по ГОСТ Р 52322-2005 | 1,0 |
| Номинальное напряжение, В | 230 (220) |
| Номинальная частота сети, Г ц | 50 |
| Номинальный ток, А | 5 |
| Максимальный ток, А | 50, 60 |
| Полная (активная) мощность, потребляемая цепью напряжения счетчиков, не более, В-А (Вт) | 10 (2) |
| Полная мощность, потребляемая цепью тока счетчиков, не более, В-А | 0,1 |
| Стартовый ток (порог чувствительности) не менее, мА | 20 |
| Цена одного разряда механического отсчетного устройства, кВтч: -младшего -старшего | 0,1 10000 |
| Постоянная счетчика, имп/кВтч | 3200, 6400 |
| Параметры импульсного выхода: -максимальное напряжение, В - максимальный ток, мА | 24 30 |
| Диапазон рабочих температур, °С: Относительная влажность при 25°С не более, % | от минус 40 до + 70 98 |
| Средняя наработка на отказ, час | 141000 |
| Средний срок службы не менее, лет | 32 |
| Масса не более, кг | 0,6 |
| Габаритные размеры (длина, ширина, высота), не более, мм корпус 1: корпус 3: корпус 4: | 210;137;115 118; 78; 65 163; 106; 56 |
| Степень защиты корпуса от пыли и воды | IP51 |
Изображение знака утверждения типа наносится на щиток счетчика и на эксплуатационную документацию методом офсетной печати или другим способом, не ухудшающим качества.
В комплект поставки входят:
- счетчик электрической энергии,
- паспорт ПФ2.720.021ПС,
- коробка упаковочная,
- методика поверки* ПФ2.720.021 МП
*Примечание: поставляется по отдельному заказу организациям, проводящим поверку.
осуществляется по документу ПФ2.720.021 МП «Счетчики однофазные статические СОЭ-52. Методика поверки»», утвержденному ФГУП «ВНИИМС» в марте 2013 г.
В перечень основного поверочного оборудования входят:
- установка для поверки счетчиков электрических ЭТАЛОГИР 3000 или К 68001;
- эталонный счетчик ТЕСТГИР Д3000, класса 0,05 или У441, класса 0,2;
- универсальная пробойная установка УПУ-10.
Нормативные и технические документы, устанавливающие требования к «Счетчикам однофазным статическим СОЭ-52»
1. ГОСТ Р 52320-2005. «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Счетчики электрической энергии».
2. ГОСТ Р 52322-2005 «Статические счетчики активной энергии классов точности 1 и 2».
3. ТУ 4228-045-81492982-2010 «Счетчики однофазные статические СОЭ-52 Технические условия»
осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 5243 |
| Поверителей | 41 |
| Актуальность данных | 18.09.2024 |
