| Номер в госреестре | 17339-12 |
| Наименование СИ | Системы измерительно-управляющие |
| Обозначение типа СИ | ExperionPKS, ExperionHS, ExperionLS |
| Изготовитель | "Honeywell International Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 24.01.2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Системы измерительно-управляющие ExperionPKS, ExperionHS, ExperionLS - представляют собой измерительно-вычислительные и управляющие комплексы, предназначенные для измерений аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, сопротивления, в том числе выходных сигналов от термопар и термопреобразователей сопротивления, а также приёма и обработки дискретных сигналов; регулирования на основе измерений параметров технологического процесса, выдачи сигналов сигнализации, формирования управляющих аналоговых и дискретных сигналов.
Система ExperionPKS включает в себя следующие измерительные компоненты:
- измерительные каналы контроллеров противоаварийной защиты FSC на базе модулей:
10102/1/1, 10102/1/2, 10102/2/1 - отказоустойчивые модули аналоговых входов;
10102/А/1, 10102/А/2, 10102/А/3, 10102/А/4, 10102/А/5 - модули преобразователей аналоговых входов/выходов;
10105/2/1 - отказоустойчивый модуль аналоговых входов высокой плотности;
10105/А/1 - модуль преобразователей аналоговых входов/выходов;
10205/1/1, 10205/2/1 - отказоустойчивый модуль аналоговых выходов;
- измерительные каналы контроллеров противоаварийной защиты SM на базе модулей:
SAI-1620m - отказоустойчивый модуль аналоговых входов высокой плотности;
SAI-0410 - отказоустойчивый модуль аналоговых входов;
BSAI-0420mI, BSAI-0420mE, BSAI-0405E, BSAI-0410E, BSDIL-0426, BSAI-1620mE -модули преобразователей аналоговых входов;
SA0-0220m - отказоустойчивый модуль аналоговых выходов;
- измерительные каналы высокопроизводительного менеджера процесса HPM:
HLAI (MC/MU-PAIH03) - модули аналогового входного сигнала высокого уровня;
HLAI (MC/MU-PHAI01) - модули аналогового входного сигнала управляемые по связи HART;
LLAI (MC/MU-PAIL02) - модули аналогового входного сигнала низкого уровня;
LLMUX (MC/ MU-PLAM02) - модули мультиплексные аналогового входного сигнала;
RHMUX (MC/ MU-PRHM01) - модули мультиплексные аналогового входного сигнала удаленные усиленные;
AO (MC/MU-PA0X03, MC/MU-PA0Y22, MC/MU-PHA001) - модули аналогового выходного сигнала;
- измерительные каналы логического менеджера LM:
621-0020 RC, 621-0022 ARC, 621-0022 VRC - модули аналогового входного сигнала;
621-0010 ARC, 621-0010 VRC - модули аналогового выходного сигнала;
621-0014 RC, 621-0025 RC - модули аналогового входного сигнала от термопар и термопреобразователей сопротивления;
- измерительные каналы контроллеров С200 и С300, имеют корпусное исполнение, в составе следующих модулей аналогового ввода/вывода:
серии Chassis I/O Modules - Series A: модули, устанавливаемые в семейство шасси;
серии Rail I/O Modules - Series A: модули, монтируемые на DIN-рейки и предназначенные для установки на удаленном оборудовании;
серии I/O Modules - Series C: предназначенные для использования только с контроллерами С300;
серии Rail I/O Modules - Series H: модули с гальванической развязкой, имеющие искробезопасное исполнение, предназначенные для установки на взрывоопасных участках производства;
- измерительные каналы контроллеров НС 900;
- измерительные каналы контроллеров MasterLogic;
- измерительные каналы модулей OneWireless XYR6000;
- измерительные каналы удалённого контроллера RC500 RTU;
Измерительные каналы контроллеров C200, С300, HPM, FSC, SM, LM могут комплектоваться барьерами искрозащиты фирмы MTL (серий 4000, 5000), в том числе и в составе специализированных терминальных панелей FTA. Метрологические характеристики измерительных каналов контроллеров указаны без учета метрологических характеристик барьеров.
В состав системы входят: платформы прикладных задач (АРР, eServer, среды управления прикладными задачами ACE), предназначенные для выполнения сложных вычислительных, прикладных задач и алгоритмов управления, непосредственно соединенных с технологическим процессом; менеджер цифрового видео (DVM), NIM, исторический модуль (НМ), предназначенный для работы в локальной сети управления LCN и обеспечивающий хранение конфигурации системы и истории процесса, устройство долговременной и детальной историзации PHD; серверы ExperionPKS и Experion for TPS (ESV-T) (возможны в резервированном варианте), обеспечивающие хранение программного обеспечения ExperionPKS, конфигурации системы, базы данных, журналов сигнализаций и действий операторов; управляющие сети UCN, ControlNet, Ethernet, отказоустойчивой сети Ethernet Honeywell (FTE), по которым осуществляется передача данных; операторские станции, обеспечивающие визуальное представление информации о технологическом процессе и интерфейс человек/машина для оперативного управления процессом: операторские станции Experion - Flex (ES-F), Experion - Console (ES-C), Experion - Console Extension (ES-CE), Experion - TPS (EST), Мобильная станция PKS, глобальная пользовательская станция GUS, в исполнении ICON -консоль, Z-консоль, EZ-консоль и настольном, а также программное обеспечение ExperionPKS, ExperionPKS HS, ExperionPKS LS.
Системы измерительно-управляющие ExperionPKS, ExperionHS,
ExperionLS построены на базе общей платформы Experion, отличаются ограничениями: по количеству рабочих станций (ExperionHS и ExperionLS не более 10) и по количеству подключаемых контроллеров.

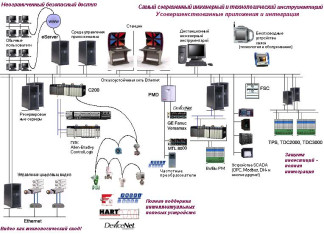

Фотографии общего вида систем измерительно-управляющих ExperionPKS, ExperionHS, ExperionLS представлены соответственно на рисунках 1, 2, 3.
Система измерительно-управляющая ExperionPKS, ExperionHS, ExperionLS построена на базе комплекса технических средств, включающих в себя резервированный сервер (сервера) Experion, станции Experion, контроллеры и сети управления FTE. При этом программное обеспечение (ПО) «Experion» имеет архитектуру клиент-сервер и состоит из нескольких программных компонентов, обеспечивающих выполнение различных функций системы, часть компонентов системы устанавливается опционально.
В базовый состав ПО «Experion»: входят следующие программные компоненты:
«Configuration Studio». Программная среда, обеспечивающая доступ к набору средств конфигурирования. Инструменты и приложения для конфигурирования реализуют создание модели предприятия, конфигурирование компонентов оборудования, создание алгоритмов управления для контроллеров, настройки различных компонентов вывода информации и создание пользовательских мнемосхем.
«Программное обеспечение сервера Experion». Поддерживает связь с сетью управления процессом, обеспечивая в реальном времени запись в базы данных на SQL-сервере данных, принятых от приборов учета, групп телеинформации и обработанных программой «Расчётное Ядро», предоставляет данные локальным или сетевым клиентам, выполняет ряд вспомогательных функций: создание резервных копий баз данных, очистку баз от устаревшей информации и другие.
«Программное обеспечение станции Experion». Обеспечивает конфигурирование в оперативном режиме базы данных реального времени, уведомляет о деятельности системы,
включая сигнализацию и системные события, предоставляет детальное и обзорное отображение данных процесса, автоматически исполняет запланированные задачи.
На сервере Experion и рабочей станции Experion установлены универсальные программные компоненты и модули (службы).
Метрологически значимые части ПО «Experion»:
- Experion PKS Control Data Access Server - служба получения и передачи данных с внешних контроллеров;
- Experion PKS EMDB Server - служба загрузки базы данных текущей конфигурации модели предприятия;
- Experion PKS ER Server - служба загрузки базы данных инженерного репозитория;
- Experion PKS GCL Name Server - служба имен системы клиент - сервис;
- Experion PKS Server Operator Management - служба управления паролями доступа;
- Experion PKS Server System - основная служба запуска системных приложений;
- Experion PKS System Repository - служба загрузки базы данных процессов.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Experion PKS Control Data Access Server | pscdasrv.exe | ж 30X.X.XX.XX | 6811d6ee8533b31535 5b8dc1c0ac0e91 | |
| Experion PKS EMDB Server | EMDBServer.exe | 30X.X.XX.XX | 68d7cb13893d72ecb3 62a37966427206 | |
| Experion PKS ER Server | ErServer.exe | 30X.X.XX.XX | 68d7cb13893d72ecb3 62a37966427206 | |
| Experion PKS GCL Name Server | glcnameserver.exe | 30X.X.XX.XX | 31e6d45c74450dbde5 a3525cb87bd033 | |
| Experion PKS Server Operator Management | Hsc_oprmgmt. exe | 30X.X.XX.XX | fcec0d68ed6582dbf98 a15d186b254c4 | |
| Experion PKS Server System | HSCSERVER_Servic ehost.exe | 30X.X.XX.XX | fcc 194fe08142b61 a9b 95600a56f9d47 | md5 |
| Experion PKS System Repository | SysRep.exe | 30X.X.XX.XX | cbaab69b3a1c85ceddf cfdb58143a9d7 | |
| Experion PKS Control Data Access Server | pscdasrv.exe | 31X.X.XX.XX | 17a6f417 9f8fe9cf6488 5993bbe8e526 | |
| Experion PKS EMDB Server | EMDBServer.exe | 31X.X.XX.XX | 65659a4f8eb1ac106ad 4bea7e13622a4 | |
| Experion PKS ER Server | ErServer.exe | 31X.X.XX.XX | 65659a4f8eb1ac106ad 4bea7e13622a4 | |
| Experion PKS GCL Name Server | glcnameserver.exe | 31X.X.XX.XX | 7671badcc5e7dc02176 c2185ec30cb8a | |
| Experion PKS Server Operator Management | Hsc_oprmgmt. exe | 31X.X.XX.XX | 3890cfb534eaa95546f d2e7f04c8435b | |
| Experion PKS Server System | HSCSERVER_Servic ehost.exe | 31X.X.XX.XX | 965836a25108a1c44e b2cf16c70b0cc4 | |
| Experion PKS System Repository | SysRep.exe | 31X.X.XX.XX | 7696c58ddd599496c0 28fda0d6b412e6 | |
| Experion PKS Control Data Access Server | pscdasrv.exe | 40X.X.XX.XX | b2dab1ce4997dcd64c0 140a2d4e17f4e | |
| Experion PKS EMDB Server | EMDBServer.exe | 40X.X.XX.XX | ff47 c991af68ed20d61 0ad7a9010b00e |
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Experion PKS ER Server | ErServer.exe | 40X.X.XX.XX | ff47c991af68ed20d61 0ad7a9010b00e | md5 |
| Experion PKS GCL Name Server | glcnameserver.exe | 40X.X.XX.XX | a5b922ce83d2103687 98f321e3d2caa9 | |
| Experion PKS Server Operator Management | Hsc_oprmgmt. exe | 40X.X.XX.XX | 8a4cf03b15891629466 322253e0e9714 | |
| Experion PKS Server System | HSCSERVER_Servic ehost.exe | 40X.X.XX.XX | 74adf8628e85420043e d03cfa0e1e0fa | |
| Experion PKS System Repository | SysRep.exe | 40X.X.XX.XX | 8ee5d906ede19cb1a9a 627d0f6801175 |
Примечание* - номер версии ПО определяют первые две цифры (30), в качестве букв «XX» могут использоваться любые символы.
В ПО «Experion» защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется:
- автоматическим контролем целостности метрологически значимой части ПО;
- защитой записей об информации, хранимой в базе данных;
- контролем целостности данных в процессе выборки из базы данных;
- автоматической фиксацией в журнале работы факта обнаружения дефектной информации в базе данных;
- автоматическим контролем доступа к хранимой информации, согласно роли оператора, используемых стратегий доступа и имеющихся у оператора прав;
- настройкой доступа, для фиксации в журналах работы фактов (не)успешного доступа пользователей к хранимой информации.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Основные технические характеристики измерительных каналов системы приведены в таблицах 2 - 7.
| Модули | Сигналы | Пределы допускаемой приведённой погрешности в рабочих условиях применения | |
| На входе | На выходе | ||
| Контроллеры противоаварийной защиты FSC | |||
| 10102/1/1, 10102/1/2, 10102/2/1 совместно с терминальными панелями FS-TSAI-0410, FS-TSAI-1620m | 0 - 2 В | 10 бит | ± 0,75 % |
| 10102/А/1, 10102/А/2, 10102/А/3, 10102/А/4, 10102/А/5 | 0/2 - 10 мА 0/4 - 20 мА 0/1 - 5 В 0/2 - 10 В | 0 - 2 В | ± 0,25 % |
| 10105/2/1 совместно с терминальными панелями FTA-T-14 FTA-T-16 FTA-T-18 FTA-T-19 FS-TSFIRE-1624 FS-TSGAS-1624 FS-TSHART-1620m | 0 - 4 В | 12 бит | ± 0,25 % |
| 10105/А/1 | 0/4 - 20 мА | 0/0,66 - 3,3 В | ± 0,75 % |
| 10205/1/1, 10205/2/1 совместно с терминальными панелями FS-TSA0-0220m | 12 бит | 0/4 - 20 мА | ± 0,75 % |
| Модули | Сигналы | Пределы допускаемой приведённой погрешности в рабочих условиях применения | |
| На входе | На выходе | ||
| Контроллеры противоаварийной защиты SM | |||
| SAI-1620m совместно с терминальными панелями TSAI-1620m, TSHART-1620m, TSGAS-1624, TSGASH-1624, TSFIRE-1624 | 0 - 4 В | 12 бит | ± 0,25 % |
| SAI-0410 совместно с терминальной панелью TSAI-0410 | 0/4 - 20 мА 0/1 - 5 В 0/2 - 10 B | 12 бит | ± 0,75 % |
| BSAI-0420mI, BSAI-0420mE, BSAI-0405E, BSAI-0410E, BSDIL-0426 | 0/4 - 20 мА 0/1 - 5 В 0/2 - 10 В сухой контакт | 0 - 2 В | ± 0,25 % |
| BSAI-1620mE | 0/4 - 20 мА | 0/0,66 - 3,3 В | ± 0,25 % |
| SA0-0220m совместно с терминальными панелями TSA0-0220m, TSA0H-0220m | 12 бит | 0/4 - 20 мА | ± 0,75 % |
| RUSIO-3224 аналоговый вход | 0/4 - 20 мА | 16 бит | ± 1 % |
| RUSIO-3224 аналоговый выход | 12 бит | 0/4 - 20 мА | ± 1 % |
| Модули | Сигналы | Пределы допускаемой приведённой погрешности в рабочих условиях применения | |
| На входе | На выходе | ||
| Высокопроизводительные менеджеры процесса HPM | |||
| HLAI (MC/MU-PAIH03) совместно с терминальными панелями MC/MU-TAIH02 MC/MU-TAIH03 MC/MU-TAIH14, MC/MU-TAIH12 MC/MU-TAIH13 MC/MU-TAIH14 MC/MU-TAIH15, MC/MU-TAIH22 MC/MU-TAIH23 MC/MU-TAIH52 MC/MU-TAIH53 MC/MU-TAIH54 MC/MU-TAIH62 MC/MU-GAIH22 MC/MU-GAIH13 MC/MU-GAIH14 MC/MU-GAIH83 MC/MU-GAIH84 MC/MU-GAIH92 | 0/1 - 5 В 0,4 - 2 В 4 - 20 мА | 16 бит | ± 0,15 % (± 0,075 % в нормальных условиях) |
| HARTHLAI (MC/MU-PHAI01) совместно с терминальными панелями MC/MU-TAIH04 MC/MU-TAIH13 MC/MU-TAIH14 MC/MU-TAIH15, MC/MU-TAIH54 MC/MU-GAIH13 MC/MU-GAIH14 MC/MU-GAIH22 | 0/1 - 5 В 0,4 - 2 В 4 - 20 мА | 16 бит | ± 0,15 % (± 0,075 % в нормальных условиях) |
| Модули | Сигналы | Пределы допускаемой приведённой погрешности в рабочих условиях применения | |
| На входе | На выходе | ||
| Высокопроизводительные менеджеры процесса HPM | |||
| LLAI (MC/MU-PAIL02) совместно с терминальными панелями MC/MU-TAIL02, MC/MU-TAIL03 | 0 - 5 В 0 - 100 мВ ^талы от термопр. сопротивления : Pt 100 DIN (4376) минус 200 - 850 °С, Pt 100 JIS (C-1604) минус 200 - 850 °С, Ni 120 (Ed 7) минус 20 - 250 °С; Cu 10 (SEER) минус 20 - 250 °С. ^талы от термопар: J: минус 100 - 750 °С K: 0 - 1100 °С E: минус 150 - 500 °С T: минус 200 - 300 °С В: 600 - 1650 °С S: 550 - 1500 °С R: 550 - 1500 °С | 15 бит | ± 0,05 % прив.или ± 0,075% от показ. (большее значение) ± (0,05% прив. + 0,5 °С) или ± (0,075% от показ.+ 0,5 °С) (большее значение) ± (0,05 % прив. + 1,4 °С) или ± (0,075 % от показ.+ 1,4 °С) (большее значение) |
| Модули | Сигналы | Пределы допускаемой основной погрешности | Допус каемый темпера турный коэффи циент | |
| На входе | На выходе | |||
| LLMUX (МС/MU-PLAM02) совместно с терминальными панелями MC/MU -TAMR04, MC/MU-TAMT04, MC/MU-T AMT14 | 0 - 5 В 0 - 100 мВ Сигналы от термопреобразователей сопротивления: Pt 100 DIN (4376) минус 200 - 850 °С, Pt 100 JIS (C-1604) минус 200 - 850 °С, Ni120(Ed 7) минус 45 - 315 °С, Cu 10 (SEER) минус 20 - 250 °С. от термопар: J: минус 100 - 750 °С K: 0 - 1100 °С E: минус 150 - 500 °С T: минус 200 - 300 °С В: 600 - 1650 °С S: 550 - 1500 °С R: 550 - 1500 °С | 14 бит | ± 40 мкВ ± (160 мОм + 0,5 ° С) *) ± (40 мкВ + 1,5 °С) | ± 30 млн-1 /°С |
| RHMUX (MC/MU-PRHM01) совместно с терминальной панелью MC-GRMT01 | 0 - 100 мВ Cигналы от термопар: J: минус 100 - 750 °С K: 0 - 1100 °С E: минус 150 - 500 °С T: минус 200 - 300 °С В: 600 - 1650 °С S: 550 - 1500 °С R: 550 - 1500 °С | 15 бит | ± 0,075 %прив. ±(0,075% прив . + 0,5 °С) | ± 30 млн-1 /°С |
| АО (MC/MU-PHA001) совместно с терминальными панелями MC/MU-TA0Y 24, MC/MU-TA0Y25, MC/MU-TA0Y 54, MC/MU-TA0Y55, MC/MU-GHA021 | 11 бит | 4 - 20 мА (0,1 - 21,4 мА) | ± 0,35 % прив. | ± 0,02 % /°С |
| Модули | Сигналы | Пределы допускаемой основной приведённой погрешности | Допус каемый темпера турный коэффи циент | |
| На входе | На выходе | |||
| АО (MC/MU-PAOX03) совместно с терминальными панелями MC/MU-TAOX02, MC/MU-TAOX12, MC/MU-TAOX52, MC/MU-GAOX02, MC/MU-GAOX12, MC/MU-GAOX72, MC/MU-GAOX82 | 11 бит | 4 - 20 мА (2,9 - 21,1 мА) | ± 0,35 % | ± 0,02% /°С |
| АО (МС/ MU-PAOY22) совместно с терминальными панелями MC/MU-TAOY22, MC/MU-TAOY23, MC/MU-TAOY24, MC/MU-TAOY25, MC/MU-TAOY52, MC/MU-TAOY53, MC/MU-TAOY54, MC/MU-TAOY55, MC/MU-THAO11, MC/MU-GHAO11, MC/MU-GHAO21 | 11 бит | 4 - 20 мА (2,9 - 21,1 мА) | ± 0,45 % | ± 0,025 % /°С |
| Модули | Сигналы | Значение наименьшего разряда входного/ выходного кода | Пределы допускаемой основной погрешности | Допускаемый температур ный коэффициент | |
| На входе | На выходе | ||||
| Серия Chassis I/O Modules - Series A | |||||
| TC-IAH061 TK-IAH061 | ± 10,5 В 0 - 10,5 В 0 - 5,25 В | 15 бит + знак 16 бит 16 бит | 343 мкВ 171 мкВ 86 мкВ | ± 0,1 % прив. | ± (2 мкВ + 35 млн-1)/°С |
| 0 - 21 мА | 16 бит | 0,34 мкА | ± 0,15 % прив. | ± (8 мкВ + 45 млн-1)/°С | |
| TC-OAH061 TC-OAH061 | 13 бит | 0 - 21 мА | 2,7 мкА | ± 0,1 % прив. | ± (1 мкА + 60 млн-1)/°С |
| TC-OAV061 TK-OAV061 | 14 бит | ±10,5 В | 1,4 мВ | ± 0,1 % прив. | ± (60 мкВ + 50 млн-1)/°С |
| TC-OAV061 TК-OAV061 | ± 10,5 В | 14 бит | 1,4 мВ | ± 0,1 % прив. | ± (60 мкВ + 50 млн-1)/°С |
| TС-IXL061 TK-IXL061 TC-IXL062 TK-IXL062 | минус 12 -78 мВ минус 12 - 30 мВ Сигналы от термопар: B, E, J, K, R, S, T, N, С | 16 бит | 1,4 мкВ 0,7 мкВ | ± (0,1% прив. + 90 мкВ) ± (0,1% прив. + 42 мкВ) | ±(0,5 мкВ + 65 млн-1)/°С |
| TС-IXR061 TK-IXR061 | 1 - 487 Ом 2 - 1000 Ом 4 - 2000 Ом 8 - 4020 Ом сигналы от термопреобразователей сопротивления типов: Pt 100, Pt 200, Pt 500, Pt1000 (W100=1,3 8 5; W100=1,391); Ni 120 (W100=1,672); Ni 100, Ni 120, Ni 200, Ni 500 (W100=1,618); Cu 10 | 16 бит | 7.7 мОм 15 мОм 30 мОм 60 мОм 7.7 мОм 15 мОм 30 мОм 60 мОм 7.7 мОм 7.7 мОм 7.7 мОм 15 мОм 30 мОм 7.7 мОм | ± 0,1 % прив. | ± (10 мОм + 50 млн-1)/°С |
| Модули | Сигналы | Значение наименьшего разряда входного/ выходного кода | Пределы допускаемой основной приведённой погрешности | Допускаемый температур ный коэффициент | |
| На входе | На выходе | ||||
| TC-IAH161 TK-IAH161 | ± 10,25 В 0 - 10,25 В 0 - 5, 125 В | 16 бит | 320 мкВ 160 мкВ 80 мкВ | ± 0,05 % | ± (90 мкВ + 15 млн-1)/°С |
| 0 - 20,5 мА | 0,32 мкА | ± 0,15 % | ± (0,36 мкА + 20 млн-1)/°С | ||
| TC-0AV031 TK-0AV031 | ± 10,4 В | 16 бит | 320 мкВ | ± 0,05 % | ±(50мкВ + 25 млн-1)/°С |
| TC-0AV081 TK-0AV081 | ± 10,4 В | 16 бит | 320 мкВ | ± 0,05 % | ± (50 мкВ + 25 млн-1)/°С |
| TС-0AV081 TK-0AV081 | 0 ... 21 мА | 15 бит | 0,65 мкА | ± 0,05 % | ±(0,1 мкА + 50 млн-1)/°С |
| ± 10,25 В 0 - 10,25 В 0 - 5, 125 В | 16 бит | 313 мкВ 153 мкВ 78 мкВ | ± 0,05 % | ± (90 мкВ + 15 млн-1)/°С | |
| 0 - 21 мА | 0,31 мкА | ± 0,15 % | ± 0,3 % S в диап. раб. темп. | ||
| ТС-HA0081 TК-HA0081 | 16 бит 15 бит | ± 10,4 В 0 - 10,25 В | 323 мкВ | ± 0,1 % | ± (50 мкВ + 20 млн-1)/°С |
| 15 бит | 0 - 21 мА | 0,66 мкА | ± 0,15 % | ± (0,2 мкА + 30 млн-1)/°С | |
| TС-MDP081 TK-MDP081 | Амплитуда вх. сигнала от 0 до 30 В, частота от 0 до 100 кГц | 32 бит | - | ± 1 имп. (абсолютная погрешность нормирована для рабочих условий применения) | |
| Серия Rail I/0 M | odules - Series A | ||||
| ТС-FIAH81 | 4 - 20 мА 0 - 20 мА | 12 бит | 5,13 мкА | ± 0,2 % | ± 0,0041%прив. / °С |
| ± 10 В 0 - 10 В | 11 бит +знак 12 бит | 5,13 мВ 2,56 мВ | ± 0,2 % | ± 0,0043 %прив. / °С | |
| ТС-F0A041 | 12 бит + знак | 4 - 20 мА 0 - 20 мА | 5,13 мкА | ±0,43 % | ± 0,0069 %прив. /°С |
| ± 10 В 0- 10 В | 2,56 мВ | ± 0,13 % | ± 0,0045 %прив. /°С | ||
| Модули | Сигналы | Значение наименьшего разряда входного/ выходного кода | Пределы допускаемой сновной приведённой погрешности | Допускаемый температурный коэффициент | |
| На входе | На выходе | ||||
| TC-FIR081 | 1 - 433 Ом; Сигналы от термопреобразователей сопротивления Pt100 (W1oo=1,385) минус 200 - 870 °С Pt100 (W100=1,391) минус 200 - 630 °С Pt200 (W100=1,385) минус 200 - 630 °С Pt500 (W100=1,385) минус 200 - 630 °С Ni100 (W100=1,618) минус 60 - 250 °С Ni120 (W100=1,672) минус 60 - 250 °С Ni200 (W100=1,618) минус 60 - 250 °С Ni500 (W100=1,618) минус 60 - 250 °С Cu10 (W100=1,427) минус 200 - 260 °С | 16 бит | ± 0,05 % | ± (1,5 мОм + 20 млн-1)/°С | |
| TC-FIL081 | ± 76,5 мВ Сигналы от термопар: В: 300 - 1800 °С С: 0 - 2315 °С E: минус 270 -1000°С J: минус 210 -1200 °С K: минус 270 -1372°С N: минус 270 -1300°С R: минус 50 -1768 °С S: минус 50 -1768 °С T: минус 270 -400 °С L: минус 200 -800 °С | 16 бит | 2,38 мкВ | ± 0,05 % | ±(6 мкВ + 10 млн-1)/°С |
Примечания к таблице 3
1 Для модулей TC-FXL061, TK-IXL061, TC-FXL062, TK-IXL062, TC-FIL081 погрешность канала компенсации температуры холодного спая не включена в допуск на основную погрешность. Погрешность канала компенсации температуры холодного спая: для модулей TС-IXL061,TK-IXL062 от ± 0,3 °С до ± 3 °С в зависимости от типа термопары; для модуля TC-FIL081 ± 0,8 °С, допускаемый температурный коэффициент в диапазоне рабочих температур от минус 20 до минус 15 °С ± 300 млн-1/°С, в диапазоне рабочих температур от минус 15 до 70 °С ± 100 млн-1/°С;
2 W1oo - отношение сопротивления термопреобразователя сопротивления при 100 °С к сопротивлению при 0 °С.
Таблица 4
| Сигналы | Пределы допускае- | Допускаемый | ||
| Модули | На входе | На выходе | мой основной приведённой погрешности | температурный коэффициент |
| Серия Rail I/0 Modules | - Series H | |||
| TC-PIA081 ТС-PIA082 | 4 - 20 мА | 16 бит | ± 0,1 % | ± 50 млн-1/°С |
| ТС-PIL081 (измерение сигналов от термопар и термопреобразователей сопротивления) | минус 40 - 100 мВ | ± 0,5 % | ± 100 млн-1/°С | |
| Е: минус 270 -минус 201 °С; минус 200 - 1000 °С | ± 0,5 % | ± 250 млн-1/°С ± 100 млн-1/°С | ||
| J: минус 210 - 1200 °С | ± 0,5 % | ± 100 млн-1/°С | ||
| K: минус 270 -минус 251 °С; минус 250 - 171°С; минус 170 - 1372 °С | 16 бит | ± 0,5 % | ± 300 млн-1/°С ± 250 млн-1/°С ± 100 млн-1/°С | |
| N: минус 270 -минус 251 °С; минус 250 -минус 181°С; минус 180 - 1300 °С | ± 0,5 % | ± 400 млн-1/°С ± 350 млн-1/°С ± 100 млн-1/°С | ||
| R: минус 50 -минус 1 °С; 0 - 1768 °С | ± 0,8 % | ± 300 млн-1/°С ± 100 млн-1/°С | ||
| S: минус 50-минус 1 °С; 0 - 1768 °С | ± 0,8 % | ± 300 млн-1/°С ± 100 млн-1/°С | ||
| T: минус 270 -минус 171 °С; минус 170 - 400 °С | ± 0,8 % | ± 600 млн-1/°С ± 100 млн-1/°С | ||
| 0 - 500 Ом | ± 0,1 % | ± 100 млн-1/°С | ||
| Pt100 (W100=1,3 8 5) минус 200 - 870 °С | ± 0,1 % | ± 100 млн-1/°С | ||
| Модули | Сигналы | Пределы допускаемой основной приведённой погрешности | Допускаемый температурный коэффициент | |
| На входе | На выходе | |||
| TC-PIL081 (измерение сигналов от термопреобразователей сопротивления) | Pt100 (W100=1,391) JIS C1604-1989: минус 200 - 630 °С | 16 бит | ± 0,125 % | ± 100 млн-1/°С |
| Pt200 (W100=1,385): минус 200 - 630 °С | ± 0,1 % | ± 100 млн-1/°С | ||
| Pt200 JIS C1604-1989: минус 200 - 375 °С | ± 0,1 % | ± 100 млн-1/°С | ||
| Pt200 IEC 751: минус 200 - 380 °С | ± 0,1 % | ± 100 млн-1/°С | ||
| Pt500 (W100=1,385): минус 200 - 630 °С | ± 0,1 % | ± 100 млн-1/°С | ||
| Ni100 (W100=1,618) DIN 43 760-1987: минус 60 - 250 °С | ± 0,2 % | ± 100 млн-1/°С | ||
| Ni120 Minco минус 80 - 20 °С | ± 0,1 % | ± 100 млн-1/°С | ||
| Ni120 (W100=1,672): минус 60 - 250 °С | ± 0,1 % | ± 100 млн-1/°С | ||
| Ni200 (W100=1,618): минус 60 - 250 °С | ± 0,15 % | ± 100 млн-1/°С | ||
| Ni200 DIN 43 760: минус 60 - 200 °С | ± 0,15 % | ± 100 млн-1/°С | ||
| Ni500 (W100=1,618): минус 60 - 250 °С | ± 0,1 % | ± 100 млн-1/°С | ||
| Cu10 (W100=1,427) Minco: минус 200 - 260 °С | ± 0,1 % | ± 400 млн-1/°С | ||
| ТС-РОА081 | 13 бит | 4 - 20 мА | ± 0,1 % | ± 100 млн-1/°С |
| Примечания 1 Для модулей TC-PIL081 и TC-PIL081 погрешность канала компенсации температуры холодного спая не включена в допуск на основную погрешность. Погрешность канала компенсации температуры холодного спая для модулей TC-PIL081 и TC-PIL081 ± 0,8 °С, допускаемый температурный коэффициент в диапазоне рабочих температур от минус 20 до минус 15 °С ± 300 млн-1/°С, в диапазоне рабочих температур от минус 15 до 70 °С ± 100 млн-1/°С; 2 W1oo - отношение сопротивления термопреобразователя сопротивления при 100 °С к сопротивлению при 0 °С. | ||||
| Модули | Сигналы | Пределы допускаемой основной приведённой погрешности | Допускаемый температурный коэффициент | |
| На входе | На выходе | |||
| Серия I/0 Modules - Series C | ||||
| HLAI CC/CU-PAIX01 совместно с терминальными панелями CC/CU-TAIX01 CC/CU-TAIX11 CC/CU-TAID01 CC/CU-TAID11 CC/CU-GAIX11 CC/CU-GAIX21 CC/CU-GAIN11 CC/CU-GAIN21 | 0,4 - 2 В 0 - 5 В 1 - 5 В 4 - 20 мА | 16 бит | ± 0,075 % | ± 0,015 % /°С |
| HLAI CC/CU-PAIX02 совместно с терминальными панелями CC/CU-TAIX01 CC/CU-TAIX11 CC/CU-TAID01 CC/CU-TAID11 CC/CU-GAIX11 CC/CU-GAIX21 CC/CU-GAIN11 CC/CU-GAIN21 | 0-5 В 1-5 В 4 - 20 мА | 16 бит | ± 0,075 % | ± 0,015 % /°С |
| HLAI HART CC/CU-PAIH01 совместно с терминальными панелями CC/CU-TAIX01 CC/CU-TAIX11 CC/CU-TAID01 CC/CU-TAID11 CC/CU-GAIX11 CC/CU-GAIX21 CC/CU-GAIN11 CC/CU-GAIN21 | 0,4 - 2 В 0 - 5 В 1 - 5 В 4 - 20 мА | 16 бит | ± 0,075 % | ±0,015 %/°С |
| Модули | Сигналы | Пределы допускаемой основной приведённой погрешности | Допускаемый температурный коэффициент | |
| На входе | На выходе | |||
| Серия I/O Modules - Series C | ||||
| HLAI HART CC/CU-PAIH02 совместно с терминальными панелями CC/CU-TAIX01 CC/CU-TAIX11 CC/CU-TAID01 CC/CU-TAID11 CC/CU-GAIX11 CC/CU-GAIX21 CC/CU-GAIN11 CC/CU-GAIN21 | 0,4 - 2 В 0 - 5 В 1 - 5 В 4 - 20 мА | 16 бит | ± 0,075 % | ±0,015%/°С |
| HLAI CC/CU-PAIN01 совместно с терминальными панелями CC/CU-TAIN01 CC/CU-TAIN11 | 4 - 20 мА | 16 бит 14 бит | ± 0,075 % | ±0,015%/°С |
| AO CC/CU-PA0X01 совместно с терминальными панелями CC/CU-TA0X01 CC/CU-TAOX11 CC/CU-GAOX11 CC/CU-GAOX21 | 14 бит | 4 - 20 мА 2,9 - 21,1 мА | ± 0,35 % | ± 0,005 %/°C |
| CC-PU001 совместно с терминальными панелями СС-ТОЮ01 СС-TUIOH | 4 - 20 мА | 16 бит | ± 0,1 % прив. | ± 0,17 % прив. в раб. усл. при-мения |
| Модули | Сигналы | Пределы допускаемой основной погрешности | Допускаемый температурный коэффициент | |
| На входе | На выходе | |||
| A0 HART CC/CU-PA0H01 совместно с терминальными панелями CC/CU-TA0X01 CC/CU-TA0X11 CC/CU-GA0X11 CC/CU-GA0X21 | 14 бит | 4 - 20 мА 2,9 - 21,1 мА | ± 0,35 % прив. | ± 0,005 % / °С |
| A0 CC/CU-PA0N01 совместно с терминальными панелями CC/CU-TA0N01 CC/CU-TA0N11 | 14 бит | 4 - 20 мА 2,9 - 21,1 мА | ± 0,35 % прив. | ± 0,005 %/ °C |
| LLMUX CC/CU-PAIM01 (CC/CU-AIM01) MC/MU- TAMR04 MC/MU- ТАМТ04 MC/MU-ТАМ 14 | 0-100 мВ Термопары типа: J: минус 100 - 750 °С K: 0 - 1100 °С E: минус 150 - 500 °С T: минус 200 - 300 °С В: 600 - 1650 °С S: 550 - 1500 °С R: 550 - 1500 °С Сигналы от термопреобразователей сопротивления: Pt 100 DIN (4376), Pt 100 JIS (C-1604) Ni 120 (Ed 7); Cu 10 (SEER). | 14 бит | ± 40 мкВ*) ± (40 мкВ + 0,5 °С) ± (160 мОм + 0,5 °С) | ± 30 млн-1/ °С |
Окончание таблицы 5
| Модули | Сигналы | Пределы допускаемой основной погрешности | Допускаемый температурный коэффициент | |
| На входе | На выходе | |||
| CC-PSV201 совместно с терминальной панелью CC-TSV211 | 4 - 20мА | 16 бит | ± 0,075 % прив. | ±0,15 % |
| CC-PSP401 совместно с терминальной панелью CC-TSP411 | Импульсный вход: амплитуда сигнала от 0 до 30 В; частота от 0 до 100 кГц | 32 бит | ± 1 имп. (абсолютная погрешность нормирована для рабочих условий применения) | |
| Примечания 1 Погрешность модулей MC/MU-TAMR04, MC/MU-TAMT04, MC/MU-TAMT14 указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±1 °С. 2 W1oo - отношение сопротивления термопреобразователя сопротивления при 100 °С к сопротивлению при 0 °С. 3 *) - Пределы допускаемой основной абсолютной погрешности. | ||||
| Сигналы | Пределы допускаемой | |
| На входе | На выходе | основной погрешности |
| Контроллер НС 900 | ||
| Сигналы от термопар | ||
| В: минус 18 - 41 °С 41 - 66 °С | не нормир. ± 30,6 °С | |
| 66 - 260 °С | 15 бит | ± 16,7 °С |
| 260 - 538 °С | ± 4,5 °С | |
| 538 - 1815 °С | ± 2,3 °С | |
| Е: минус 270 - минус 130 °С минус 130 - 1000 °С минус 129 - 593 °С | 15 бит | ± 14 °С ± 1,3 °С ± 1,2 °С |
| J: минус 18 - 871 °С минус 7 - 410 °С | 15 бит | ± 0,6 °С ± 0,5 °С |
| К: минус 18 - 1316 °С минус 29 - 538 °С минус 18 - 982 °С | 15 бит | ± 1,2 °С ± 0,8 °С ± 1,8 °С |
| N: минус 18 - 1300 °С минус 18 - 800 °С | 15 бит | ± 1,2 °С ± 0,9 °С |
| R: минус 18 - 260 °С 260 - 1704 °С | 15 бит | ± 2,8 °С ± 1,2 °С |
| S: минус 18 - 260 °С 260 - 1704 °С | 15 бит | ± 2,5 °С ± 2,2 °С |
| T: минус 184 - 371 °С минус 129 - 260 °С | 15 бит | ± 1,2 °С ± 0,5 °С |
| С: минус 18 - 316 °С 316 - 1982 °С 1982 - 2316 °С минус 18 - 1227 °С | 15 бит | ± 2 °С ± 1,7 °С ± 2 °С ± 1,4 °С |
| Сигналы от термопреобразователей сопротивления | ||
| Platinel: минус 70 - 750 °С 0 - 1380 °С | 15 бит | ± 1,7 °С ± 0,8 °С |
| Pt 100: минус 184 - 816 °С | ± 1 °С | |
| минус 184 - 649 °С | 15 бит | ± 0,8 °С |
| минус 184 - 149 °С | ± 0,3 °С | |
| Pt 500: минус 184 - 649 °С | 15 бит | ± 0,5 °С |
| Pt 1000: минус 40 - 260 °С | 15 бит | ± 0,4 °С |
| Pt 100 J: минус 200 - 500 °С минус 18 - 100 °С | 15 бит | ± 0,7 °С ± 0,3 °С |
| Cu 10: минус 20 - 250 °С | 15 бит | ± 1 °С |
| 0 - 200 Ом | 15 бит | ± 0,4 Ом |
| 0 - 500 Ом | 15 бит | ± 1 Ом |
| 0 - 1000 Ом | 15 бит | ± 2 Ом |
| 0 - 2000 Ом | 15 бит | ± 4 Ом |
| 0 - 4000 Ом | 15 бит | ± 8 Ом |
| 4 - 20 мА 0 - 20 мА | 15 бит | ± 0,2 % |
| Сигналы | Пределы допускаемой основной погрешности | |
| На входе | На выходе | |
| 0 - 10 мВ | 15 бит | ± 0,17 % |
| 0 - 50 мВ 0 - 100 мВ | 15 бит | ± 0,1 % |
| ± 10 мВ | 15 бит | ± 0,2 % |
| ± 50 мВ ± 100 мВ ± 500 мВ | 15 бит | ± 0,1 % |
| 1 - 5 В 0 - 2 В 0 - 5 В 0 - 10 В | 15 бит | ± 0,1 % |
| ± 1 В ± 5 В ± 10 В | 15 бит | ± 0,1 % |
| минус 30 - 510 мВ 0 - 1250 мВ | 15 бит | ± 0,1 % |
| 12 бит | 0 - 20 мА | ± 0,1 % |
| Примечания 1 Погрешность модулей указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±0,5 °С. 2 В таблице 6 в столбце "Пределы допускаемой основной погрешности" в "%" указаны пределы допускаемой основной приведенной погрешности. | ||
Таблица 7
| Сигналы | Пределы допускаемой основной приведённой погрешности | Пределы допускаемой дополнит. приведенной по-грешн., вызванной изменением температуры окр. среды | Примечание | |
| На входе | На выходе | |||
| Контроллеры Masterlogic | ||||
| 0 - 5 В, 1 - 5 В 0 - 10 В ± 10 В | 14 бит | ± 0,2 % | ± 0,3 % в диап. раб. темп. | Rkc >1 МОм |
| 0 - 20 мА 4 - 20 мА | 14 бит | ± 0,2 % | ± 0,3 % в диап. раб. темп. | R^ <250 Ом |
| Термопары типа: J, E, K, R, S, N, T, C, B (с поддиапазонами) | 16 бит | ± 0,1% погр.комп. tjc.u. ± 1 °С | ± 100 млн-1/ °С | Rkc =10 МОм |
| Сигналы | Пределы допускаемой основной приведённой погрешности | Пределы допускаемой дополнит. приведенной по-грешн., вызванной изменением температуры окр. среды | ||
| На входе | На выходе | Примечание | ||
| Сигналы от термопреобразователей сопротивления типа: Pt100: минус 200 -850°С JPt100: минус 200 - 640°С | 16 бит | ± 0,2 % | ± 0,3 % в диап. раб. темп. | |
| 40 - 22 о о мм > > | 16 бит | ± 0,1 % | ± 0,15 %/ 10 °С | Rн <600 Ом |
| 0 - 5 В, 1 - 5 В 0 - 10 В ± 10 В | 16 бит | ± 0,1 % | ± 0,15 %/ 10 °С | Rн >1 кОм |
Таблица 8
| Модули | Сигналы | Пределы допускаемой основной приведённой погрешности | Допускаемый температурный коэффициент | |
| На входе | На выходе | |||
| Модули удаленного контроллера RC500 RTU | ||||
| RC- EI0232AIM-D RC- EI0232AIV-D RC- EI02AIA0-D | 0 - 10 В | 16 бит | ±0,1 % | ± 50 млн-1/°С |
| 4 - 20мА | ||||
| RC- EI028A0M-D RC- EI02AIA0-D | 16 бит | 4-20 мА | ±0,2 % | ± 50 млн-1/°С |
| Модули | Сигналы | Пределы допускаемой основной приведённой погрешности | Допускаемый температурный коэффициент | |
| На входе | На выходе | |||
| 1 | 2 | 3 | 5 | 6 |
| Серия OneWireless XYR6000 I/O Modules - (беспроводные модули, устанавливаемые на удаленных участках производства) | ||||
| STIW600 | 0 - 5 В, 1 - 5 В, 0 - 20 мА, 4 - 20 мА | 16 бит | ±0,1 % от полной шкалы | ±0,01 % от полной шкалы/°С |
| STUW700 STUW701 | 0 - 20 мА, 4 - 20 мА | 16 бит | ±0,1 % от полной шкалы | ±0,01 % от полной шкалы/°С |
| 0 - 100 мВ | 16 бит | ±0,1 % от полной шкалы | ±0,01 % от полной шкалы/°С | |
| Сигналы от термопар: R, S, B, J, T, E, K, N | 16 бит | ±0,1% от полной шкалы | ±0,01 % от полной шкалы/°С | |
| STTW400 STTW401 | 0 - 100 мВ | 16 бит | ±0,1 % от полной шкалы | ±0,01 % от полной шкалы/°С |
| Сигналы от термопар: R, S, B, J, T, E, K, N, | 16 бит | ±0,1 % от полной шкалы | ±0,01 % от полной шкалы/°С | |
| Сигналы от термопреобразователей сопротивления: Pt100, Pt200, Pt500 | 16 бит | ±0,1 % от полной шкалы | ±0,01 % от полной шкалы/°С | |
| Примечания: 1 Модули STIW600, STUW700, STUW701, STTW400, STTW401 используются совместно с точками доступа WNMS, FDAP1, FDAP2 и менеджером сети WDMS. 2 Погрешность модулей указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая - ±0,5 °С; 3 Номинальные статистические характеристики преобразователей термоэлектрических типов: R, S, J, T, Е, К, N, L - по ГОСТ Р 8.585-2001; 4 Номинальные статистические характеристики термопреобразователей сопротивления типов: Pt100, Pt200, Pt500 - по ГОСТ 6651-2009. | ||||
Таблица 10 - Характеристики измерительных преобразователей (барьеров искрозащиты) ^стем измерительно-управляющих ExperionPKS, ExperionHS, ExperionLS _
| Тип измерительного преобразователя (изготовитель) | Вход | Выход | Пределы допускаемой основной абсолютной погрешности (по входу) | Допускаемый температурный коэффициент |
| MTL4500 MTL5500 (MEASUREMEENT TECHNOLOGY Ltd, Великобритания) (Госреестр № 39587-08) | 4 - 20 мА 10 - 400 Ом 0 - 1000 Ом ТС: Pt100, 100П, 50М, 100М, Pt500, Pt1000, Ni500, Ni1000 ; 3 - 150 мВ, ТП: B, E, J, K, N, R, T, L | 4 - 20 мА | ± 15 мкА ± 80 мОм ± 15 мкВ или ± 0,05 % от входного сигнала (большее значение) | ± 0,8 мкА/°С ± 7 мОм/°С ± 0,003 % от входного сигнала /°С |
Примечание - Предел допускаемой погрешности ИК системы, состоящего из измерительного преобразователя (таблица 10) и модуля (таблицы 2 - 9) по модулю равен сумме модулей пределов погрешности измерительного преобразователя и модуля.
Рабочие условия применения: температура окружающего воздуха:
- для контроллеров противоаварийной защиты FSC, высокопроизводительных менеджеров процесса HPM, логических менеджеров LM, модулей серии I/O Modules - Series C от 0 до 50 °С;
- для модулей серии Chassis I/O Modules, для контроллеров НС 900 - Series A от 0 до
60 °С;
- для модулей серии Rail I/O Modules - Series A, контроллеров MasterLogic от 0 до
55 °С;
- для модулей серии Rail I/O Modules - Series Н: от минус 20 до 70 °С;
- для модулей RC500 от минус 40 до 75 °C;
- для модулей серии OneWireless XYR6000 I/O Modules: от минус 40 °С до 85 °С. относительная влажность от 5 до 95 % без конденсации влаги, от 10 до 90 % (без конденсации при температуре > 40 °С);
Температура хранения:
- для контроллеров противоаварийной защиты FSC, высокопроизводительных менеджеров процесса HPM, для логических менеджеров LM от минус 40 до 80 °С;
- для модулей серии Chassis I/O Modules Series A - от минус 40 до 85 °С;
- для модулей серии Rail I/O Modules Series A - от 0 до 55 °С;
- для модулей серии I/O Modules - Series C: от 0 до 60 °С;
- для модулей серии Rail I/O Modules Series Н: - от минус 20 до 100 °С;
- для контроллеров НС 900 - от минус 40 до 70 °С;
- для контроллеров MasterLogic - от минус 25 до 70 °С;
- для удаленного контроллера RC500 RTU от минус 40 до 85 °C;
- для модулей серии OneWireless XYR6000 I/O Modules: от минус 40 °С до 85 °С. Напряжение питания, габаритные размеры и масса - в зависимости от конфигурации
системы.
Знак утверждения типа наносится типографским методом на титульный лист руководства по эксплуатации.
1. Системы измерительно-управляющие ExperionPKS ( ExperionHS, Expe-rionLS) - комплектация согласно заказа;
2. Руководство по эксплуатации;
3. Паспорт.
осуществляется по документу МИ 2539-99 "ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки", утвержденному ФГУП «ВНИИМС».
Перечень оборудования для поверки: калибратор - вольтметр универсальный В1-28 (AU= ±(0,003%и+0,0003%им); AI= ±(0,006%1+0,002%1м)), компаратор напряжений Р3001М1 (кл.т. 0,0005), мера электрического сопротивления постоянного тока многозначная Р 3026-1 (кл.т. 0,002/1,5»10-6), генератор сигналов Г3-122 (Af= ±5»10-7f), частотомер электронносчётный Ч3-64.
Метод измерений приведён в руководстве по эксплуатации «Системы измерительно-управляющие ExperionPKS, ExperionHS, ExperionLS. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам измерительно-управляющим ExperionPKS, ExperionHS, ExperionLS
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения»
- осуществление деятельности в области охраны окружающей среды;
- выполнение работ по обеспечению безопасных условий и охраны труда;
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 1007 |
| Поверителей | 26 |
| Актуальность данных | 17.11.2024 |
