| Номер в госреестре | 17364-13 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ТЭРМ-02 |
| Изготовитель | СП "Термо-К" ООО, Беларусь, г.Минск |
| Год регистрации | 2013 |
| Срок свидетельства | 28.02.2018 |
| МПИ (интервал между поверками) | 4 года - после первичной поверки; 2 года - в дальнейшей эксплуатации |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

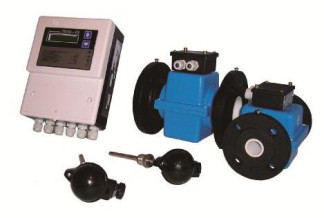

Теплосчетчики ТЭРМ-02 (далее - теплосчетчики) предназначены для измерения тепловой энергии и объема теплоносителя (воды с удельной электрической проводимостью от 10 до 0,02 См/м) в открытых и закрытых водяных системах теплоснабжения (теплопотребле-ния), в системах горячего водоснабжения.
Принцип работы теплосчетчиков основан на измерении сигналов, поступающих от электромагнитных первичных преобразователей расхода воды (ППР) и термопреобразователей сопротивления (ТСП), установленных в подающем и обратном потоках воды, и обработке результатов измерительным преобразователем (ИП).
В зависимости от конструктивного исполнения и программного обеспечения теплосчетчики имеют следующие исполнения:
- ТЭРМ-02-6 (исполнение 6). Однопоточный теплосчетчик. Для измерения тепловой энергии по одному трубопроводу в закрытых и открытых системах водяного теплоснабжения.
- ТЭРМ-02-7 (исполнение 7). Сдвоенный однопоточный теплосчетчик. Для измерения тепловой энергии в двух закрытых и открытых системах водяного теплоснабжения.
- ТЭРМ-02-8 (исполнение 8). Двухпоточный теплосчетчик. Для измерения тепловой энергии по двум трубопроводам в закрытых и открытых системах водяного теплоснабжения.
-ТЭРМ-02-9 (исполнение 9). Трехпоточный теплосчетчик. Для измерения тепловой энергии по трем трубопроводам в закрытых и открытых системах водяного теплоснабжения.
В качестве термопреобразователей сопротивления могут использоваться термопреобразователи сопротивления с номинальной статической характеристикой 100П или Pt100 класса допуска А или В по ГОСТ 6651-2009. Входящие в состав теплосчетчиков комплекты термопреобразователей сопротивления соответствуют ГОСТ Р ЕН 1434-2004. Минимальная разность температур комплектом термопреобразователей сопротивления 2°С.
Теплосчетчики обеспечивают сохранение в течение 10 лет накопленных и архивных значений параметров, а также запрограммированных данных в энергонезависимой памяти в случае пропадания сетевого питания.
Теплосчетчики могут иметь от одного до четырех аналоговых входа для подключения первичных преобразователей давления с нормированным выходным токовым сигналом в диапазоне от 4 до 20мА.
Теплосчетчики имеют последовательный интерфейс RS232 для подключения к ЭВМ, модему через адаптер или переносимому пульту для снятия накопленной информации и организации системы автоматизированного сбора данных и регулирования. Класс исполнения теплосчетчиков по условиям окружающей среды А по ГОСТ Р ЕН 1434-1-2004.
Теплосчетчики обеспечивают индикацию на жидкокристаллическом индикаторе, следующих параметров.
- количество теплоты Q1, ГДж;
- количество теплоты Q2*, ГДж;
- количество теплоты Q1, Гкал;
- количество теплоты Q2*, Гкал;
- тепловая мощность, Гкал/ч;
- тепловая мощность, МВт;
- объемный расход теплоносителя G1, м3/ч;
- объемный расход теплоносителя G2*, м3/ч;
- объемный расход теплоносителя G3*, м3/ч;
- массовый расход теплоносителя, т/ч;
- объем теплоносителя V1, м3;
- объем теплоносителя V2*, м3;
- объем теплоносителя V3*, м3;
- масса теплоносителя, т;
- температура теплоносителя t1, оС;
- температура теплоносителя t2, оС;
- температура теплоносителя t3*, оС;
- температура теплоносителя t4*, °С;
- разность температур теплоносителя t1 и t2, °С;
- разность температур t1 и t3, или t2 и t3, оС;
- разность температур теплоносителя t3* и t4*, °С;
- избыточное давление pi и p2, МПа;
- избыточное давление p3* и p4*, МПа;
- среднечасовые (за 1280 час.), среднесуточные (за 512 сут.) и среднемесячные (за 240 мес.) значения параметров количества теплоты, объемного или массового расхода, температуры теплоносителя;
- календарь с указанием года, месяца, числа, часа, минут и секунд;
- время работы прибора без ошибок Тнар, ч;
- время работы прибора при наличии ошибок Тошб, ч;
- индикация самодиагностики;
- индикация режима печати.
Примечание - * означает, что данный параметр отображается в зависимости от исполнения. Программное обеспечение
Идентификационные данные программного обеспечения (в дальнейшем ПО) теплосчетчиков ТЭРМ-02 указаны в таблице 1.
Табица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| IP02R 01.21.hex | Z ТЭРМ02v01.21 | 01.21 | 36C2 | CRC-16 |
По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую продольную контрольную сумму и записывается в теплосчетчик на стадии его производства.
Основные фпункции, выполняемые ПО теплосчетчика:
- инициализация и синхронизация работы теплосчетчика;
- съем результатов измерений и преобразование их в именованные величины;
- контроль и накопление измеренных данных;
- вывод измеренных значений и накапливаемых параметров на ЖКИ;
Номер версии индицируется на ЖКИ теплосчетчика. Изменение программного обеспечения защищено паролем и возможно только на предприятии изготовителе Класс защиты ПО по МИ 3286-2010 - «С».
| Диаметры условного прохода Ду, мм | 15, 25, 32, 50, 80, 100 |
| Минимальный расход, м3/ч | 0,03; 0,068; 0,12; 0,24; 0,64;1.0 |
| Максимальный расход, м3/ч | 6; 17; 30; 60; 160; 250 |
| Диапазон температур измеряемой среды, °C | 2 5 О |
| Диапазон измерения разности температур, °C | 2 4 00 |
| Максимальное рабочее давление, МПа | 1,6 |
| Пределы допускаемой относительной погрешности при измерении количества теплоты, (дополнительный канал измерения), % (ТЭРМ-02-6; ТЭРМ-02-7; ТЭРМ-02-9) | ±(3+4 ЛТщт/ АТ+0,02- Qmax/Q) |
| Пределы допускаемой относительной погрешности при измерении количества теплоты, (основной канал измерения), % (ТЭРМ-02-8; ТЭРМ-02-9) | ± 3,5 ± 4,0 ± 6,0 |
| Пределы допускаемой относительной погрешности при измерении расхода (объема), %, при Q: 0,04 Qmax<Q< Qmax Qmin <Q< 0,04 Qmax | ± 1,5 ± (1,1+0,016Qmax / Q) |
| Пределы допускаемой абсолютной погрешности при измере- о/-ч нии температуры, С | ± (0,6+0,004-T) |
| Пределы допускаемой приведенной погрешности при преобразовании токового сигнала от ПП, % | ± 0,5 |
| Пределы относительной погрешности преобразования входного импульсного сигнала, % | ± 0,1 |
| Пределы допускаемой относительной погрешности измерений времени, % | ± 0,01 |
| Электропитание: - напряжение, В -частота, Гц | 220 (+10/-15%) 50±1 |
| Потребляемая мощность, не более, ВА | 10 |
| Температура транспортирования,0С | -25. . . +50 |
| Условия эксплуатации: - температура окружающей среды, С - относительная влажность воздуха, при 35 оС, % | 5 . . . 55 95 |
| Г абаритные размеры: - измерительного преобразователя, не более, мм - преобразователя расхода, не более, мм | 237х170х93 250х298х215 |
| Масса не более, кг | 57 |
| Полный средний срок службы, не менее, лет | 10 |
наносится на титульный лист паспорта и на переднюю панель ИП типографским способом.
| Обозначение | Наименование и условное обозначение | Количество шт. по исполнениям ТЭРМ-02-Х | |||
| 6 | 7 | 8 | 9 | ||
| ШКЮР. 02.00.000 ПС | Теплосчетчик ТЭРМ-02. Паспорт. | 1 | |||
| ШКЮР 07.00.000 | Преобразователь измерительный ИП-02. | 1 | |||
| ТЭРМ.ПП-3.1.00.000 ТЭРМ.ПП-3.2.00.000 | Первичный преобразователь расхода воды (электромагнитный ППР). | 1-2 | 2 | 2-3 | 3 |
| ГОСТ 6651-2009 ГОСТ Р ЕН 1434-22004 | Комплект термопреобразователей сопротивления (пара) и (или) Термопреобразователь сопротивления (шт) | 1пара или 1шт | 2пары или 1пара+1шт или 1 пара | 1пара или 1пара+ 1 шт | 2пары или 1пара +1 шт |
| МП.МН 149-2006 | Методика поверки | 1 | |||
| Комплект ЗИП | |||||
| 0Ю0.48°.003.ТУ ВПГТ.к025плАав2,5г0,В | 2 | ||||
| Примечания: 1. Первичные преобразователи расхода могут поставляться без комплектов ответных фланцев и стандартных крепежных изделий. | |||||
2. По заказу потребителя поставляется кабель для связи с ПЭВМ и программное обеспечение.
3. По заказу потребителя поставляется датчик температуры наружного воздуха.
осуществляется по документу «Теплосчетчики ТЭРМ-02». Методика поверки. МП.МН 1492006, утвержденному БелГИМ 05.04.2006 г.
Основные средства поверки:
- установка расходомерная с диапазоном расходов от 0,03 до 250 м3/ч с погрешностью измерения объемного расхода не более ± 0,3%;
- частотомер электронно-счетный Ч3-64/1;
- генератор импульсов Г5-75;
- магазины сопротивлений Р4831;
- калибратор программируемый П 320.
изложены в документе «Теплосчетчик ТЭРМ-02.Паспорт. ШКЮР. 02.00.000».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ТЭРМ-02
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия».
2.ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
3.ГОСТ Р ЕН 1434-1-2004 «Теплосчетчики. Часть 1. Общие требования».
4.МИ 2412-97 «ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».
5.МИ 2553-99 «ГСИ. Тепловая энергия и теплоноситель в системах теплоснабжения. Методика оценивания погрешности измерений. Основные положения».
6.ТУ РБ 14532321.006-96 «Теплосчетчики ТЭРМ-02». Технические условия.
Осуществление торговли и товарообменных операций.
