| Номер в госреестре | 17364-19 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ТЭРМ-02 |
| Изготовитель | ООО "Термо-К", Беларусь, г.Минск |
| Год регистрации | 2019 |
| Срок свидетельства | 28.06.2021 |
| МПИ (интервал между поверками) | Для 1 класса точности - 2 года; для 2 класса точности: 4 года - после первичной поверки, 2 года - периодическая |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики ТЭРМ-02 (далее - теплосчетчики) предназначены для измерения тепловой энергии и объема теплоносителя (воды с удельной электрической проводимостью от 10 до 0,02 См/м) в открытых и закрытых водяных системах теплоснабжения (теплопотребления), в системах горячего водоснабжения.
Принцип работы теплосчетчиков основан на измерении сигналов, поступающих от электромагнитных первичных преобразователей расхода воды далее (1111-3) и термопреобразователей сопротивления (ТСП), установленных в подающем и обратном потоках воды, и обработке результатов измерительным преобразователем (ИП-02).
В зависимости от конструктивного исполнения и программного обеспечения теплосчетчики имеют следующие исполнения:
- ТЭРМ-02-6 (исполнение 6). Однопоточный теплосчетчик. Для измерения тепловой энергии по одному трубопроводу в закрытых и открытых системах водяного теплоснабжения.
- ТЭРМ-02-7 (исполнение 7). Сдвоенный однопоточный теплосчетчик. Для измерения тепловой энергии в двух закрытых или закрытой и тупиковой системах водяного теплоснабжения.
- ТЭРМ-02-8 (исполнение 8). Двухпоточный теплосчетчик. Для измерения тепловой энергии по двум трубопроводам в закрытых и открытых системах водяного теплоснабжения.
-ТЭРМ-02-9 (исполнение 9). Трехпоточный теплосчетчик. Для измерения тепловой энергии по трем трубопроводам в закрытых и открытых системах водяного теплоснабжения.
В качестве термопреобразователей сопротивления могут использоваться термопреобразователи сопротивления с номинальной статической характеристикой 100П или Pt100 класса допуска А или В по ГОСТ 6651-2009. Входящие в состав теплосчетчиков комплекты термопреобразователей сопротивления соответствуют ГОСТ Р 51649-2014 и ГОСТ Р ЕН 1434-1-2011. Минимальная разность температур комплектом термопреобразователей сопротивления 2 или 3 °С.
Теплосчетчики обеспечивают сохранение в течение 10 лет накопленных и архивных значений параметров, а также запрограммированных данных в энергонезависимой памяти в случае пропадания сетевого питания.
Теплосчетчики могут иметь два или четыре аналоговых входа для подключения первичных преобразователей давления с нормированным выходным токовым сигналом в диапазоне от 4 до 20мА.
Теплосчетчики имеют последовательный интерфейс RS232 для подключения к ЭВМ, модему через адаптер или переносимому пульту для снятия накопленной информации и организации системы автоматизированного сбора данных и регулирования. Класс исполнения теплосчетчиков по условиям окружающей среды А по ГОСТ Р ЕН 1434-1-2011.

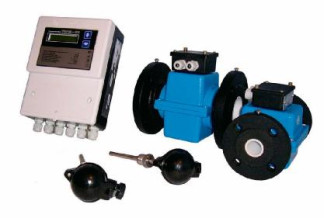

Внешний вид теплосчетчика приведен на рисунке 1.
Схема с указанием мест пломбирования и нанесения поверительного клейма-наклейки на теплосчетчики приведена на рисунке 2.
Теплосчетчики обеспечивают индикацию на жидкокристаллическом индикаторе следующих параметров:
- количество теплоты Q1, ГДж;
- количество теплоты Q2*, ГДж;
- количество теплоты Q1, Г кал;
- количество теплоты Q2*, Гкал;
- тепловая мощность, Г кал/ч;
- тепловая мощность, МВт;
- объемный расход теплоносителя G1, м3/ч;
- объемный расход теплоносителя G2*, м /ч;
- объемный расход теплоносителя G3*, м3/ч;
- массовый расход теплоносителя, т/ч;
- объем теплоносителя V1, м ;
- объем теплоносителя V2*, м ;
- объем теплоносителя V3*, м3;
- масса теплоносителя, т;
- температура теплоносителя t1, оС;
- температура теплоносителя t2, оС;
- температура теплоносителя t3*, оС;
- температура теплоносителя t4*, °С;
- разность температур теплоносителя t1 и t2, °С;
- разность температур t1 и t3, или t2 и t3, оС;
- разность температур теплоносителя t3* и t4*, °С;
- избыточное давление р1 и p2, МПа;
- избыточное давление р3* и р4*, МПа;
- среднечасовые (за 1536 час.), среднесуточные (за 512 сут.) и среднемесячные (за 240 мес.) значения параметров количества теплоты, объемного или массового расхода, температуры теплоносителя;
- календарь с указанием года, месяца, числа, часа, минут и секунд;
- время работы прибора без ошибок Тнар, ч;
- время работы прибора при наличии ошибок Тошб, ч;
- индикация самодиагностики;
- индикация режима печати.
Примечание - * означает, что данный параметр отображается в зависимости от исполнения.
По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части. Доступ к метрологически значимым параметрам отсутствует, контрольная сумма не может быть изменена потребителем без повреждения пломб. Запись калибровочных коэффициентов в прибор осуществляется совместно с контрольной суммой, событие фиксируется в архиве.
Идентификационные данные программного обеспечения (в дальнейшем ПО) теплосчетчиков ТЭРМ-02 указаны в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО |
| ГР02К-вычислитель | V.01.30 | 423E |
| Примечание - Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО теплосчетчиков останется без изменений. | ||
Основные функции, выполняемые ПО теплосчетчика:
- инициализация и синхронизация работы теплосчетчика;
- съем результатов измерений и преобразование их в именованные величины;
- контроль и накопление измеренных данных;
- вывод измеренных значений и накапливаемых параметров на ЖКИ;
Номер версии индицируется на ЖКИ теплосчетчика. Изменение программного обеспечения защищено паролем и возможно только на предприятии изготовителе. В соответствии с Р 50.2.077 - 2014 программное обеспечение теплосчетчиков ТЭРМ-02 защищено от непреднамеренных и преднамеренных изменений и соответствует уровню защиты "Высокий".
Основные метрологические и технические характеристики теплосчетчиков ТЭРМ-02 представлены в таблицах 2 и 3.
Табица 2 - Метрологиеские характеристики
| Диаметр условного прохода, мм | Диапазон расходов | ||||
| Миниальный, м3/ч | 3 Максимальный, м /ч | ||||
| 1 класс точности | 2 класс точности | ||||
| 15 | - | 0,03 | 6 | ||
| 25 | 0,17 | 0,068 | 17 | ||
| 32 | 0,30 | 0,12 | 30 | ||
| 50 | 0,60 | 0,24 | 60 | ||
| 80 | 1,6 | 0,64 | 160 | ||
| 100 | 2,5 | 1.0 | 250 | ||
| Диапазон температур изме- »-» о/"ч ряемой среды, C | от +2 до +150 | ||||
| Диапазон измерения разности температур в режиме однопоточного измерения, C для исполнений ТЭРМ-02-6, ТЭРМ-02-7, ТЭРМ-02-9 (дополнительный канал измерения) | от +2 до +148 | ||||
| Диапазон измерения разности температур в режиме двухпоточного измерения в подающем и обратном трубопрово- о/~' де, C для исполнений ТЭРМ-02-8 и ТЭРМ-02-9 (основной канал измерения) | от +10 до +140 | ||||
| Максимальное рабочее давление, МПа | 1,6 | ||||
| Пределы допускаемой относительной погрешности теплосчетчиков ТЭРМ-02-6, ТЭРМ-02-7, ТЭРМ-02-9 (дополнительный канал измерения) при измерении количества теплоты, % | 1 класс точности | 2 класс точности | |||
| ±(2+4-AWAt+0,01 -qmax/q)* | ±(3+4 -Atmin/ At+0,02 • qmax/ q) | ||||
Продолжение таблицы 2
| Пределы допускаемой относительной погрешности при измерении расхода (объема), %, в диапазоне: 0,04 Qmax<Q< Qmax Qmin <Q< 0,04 Qmax | 1 класс точности | 2 класс точности |
| ± (1+0,01-qmax/q) * | ± 1,5 (в диапазоне расходов от 4 % до 100 % от q max) ± (1,1+0,016- qmax/q), но не более ±5 | |
| Пределы допускаемой относительной погрешности теплосчетчиков ТЭРМ-02-8, ТЭРМ-02-9 при измерении количества теплоты, % | 1 класс точности | 2 класс точности |
| ± 2,6, при f=0,7, tx=0 °С, tpm=140 °С, k=0,71 ± 2,8, при f=1,0, tx=0 °С, tpm=140 °С, k=0,71 ± 3,8, при f=1,0, tx=0 °С, tpm=40 °С, k=0,50 ± 4,0, при f=0,7, tx=0 °С, tpm=40 °С, k=0,25 * | ± 3,5, при f=0,7, tx=0 °С, tpm=140 °С, k=0,71 ± 4,0, при f=1,0, tx=0 °С, tpm=140 °С, k=0,71 ± 6,0, при f=1,0, tx=0 °С, tpm=40 °С, k=0,50 ± 6,0, при f=0,7, tx=0 °С, tpm=40 °С, k=0,25 | |
| Пределы допускаемой абсолютной погрешности теплосчетчиков при измерении температуры, С | ± (0,6+0,004-t) | |
| Пределы допускаемой приведенной погрешности тепло-вычислителя ИП-02 при преобразовании токового сигнала от первичных преобразователей давления, % | ± 0,5 | |
| Пределы относительной погрешности ИП-02 при преобразования входного импульсного сигнала от счетчика холодной воды в значение расхода, % | ± 0,1 | |
| Пределы допускаемой относительной погрешности счетчика времени тепловычисли-теля ИП-02, % | ± 0,01 | |
| Примечание: * Для всех ДУ кроме ДУ15 | ||
Таблица 3 - Технические характеристики
| Электропитание: | |
| - напряжение,В | 230+23 |
| - частота, Гц | 50±1 |
| Потребляемая мощность, не более, ВА | 10 |
| Температура транспортирования,0С | от -25 до +50 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от +5 до +55 |
| - относительная влажность воздуха, при 35 оС, %, не бо | 95 |
| лее | |
| Габаритные размеры: - измерительного преобразователя, не более, мм - преобразователя расхода, не более, мм | 237х170х93 250х298х215 |
| Масса не более, кг | 57 |
| Средний срок службы, не менее, лет | 10 |
наносится на переднюю панель измерительного преобразователя ИП-02 и на титульный лист паспорта теплосчетчика типографским образом.
Комплект поставки теплосчетчика приведен таблице 4.
Таблица 4 - Комплект поставки
| Обозначение | Наименование и условное обозначение | Количество шт. по исполнениям ТЭРМ-02-Х | |||
| 6 | 7 | 8 | 9 | ||
| ШКЮР. 02.00.000 ПС | Теплосчетчик ТЭРМ-02. Паспорт. | 1 | |||
| ШКЮР 07.00.000 | Преобразователь измерительный ИП-02. | 1 | |||
| ТЭРМ.ПП-3.1.00.000 ТЭРМ.ПП-3.2.00.000 | Первичный преобразователь расхода воды (электромагнитный ИП-02). | 1-2 | 2 | 2-3 | 3 |
| ГОСТ 6651-2009 ГОСТ Р ЕН 1434-22004 | Комплект термопреобразователей сопротивления (пара) и (или) Термопреобразователь сопротивления (шт) | 1пара или 1шт | 2пары или 1пара+ 1шт или 1 пара | 1пара или 1пара+ 1 шт | 2пары или 1пара+ 1 шт |
| МП.МН 149-2006 с извещением АН 0592018 об изменении № 4 | Методика поверки | ||||
| Комплект ЗИП | |||||
| ОЮО.480.003.ТУ | Вставка плавкая ВП-1-025 А 250В | 2 | |||
| Примечания: 1. Первичные преобразователи расхода могут поставляться без комплектов ответных фланцев и стандартных крепежных изделий. 2. По заказу потребителя поставляется кабель для связи с ПЭВМ и программное обеспечение. 3. По заказу потребителя поставляется датчик температуры наружного воздуха. | |||||
осуществляется по документу МП.МН 149-2006. «Теплосчетчики ТЭРМ-02». Методика поверки, утвержденному БелГИМ 5.04.2006г. с Извещением АН 059-2018 об изменении № 4, утвержденным 16.10.2018г.
Основные средства поверки:
- установка расходомерная с диапазоном расходов от 0,03 до 250 м3/ч с погрешностью измерения объемного расхода не более ± 0,3%;
- частотомер электронно-счетный Ч3-64/1;
- генератор импульсов Г5-75;
- магазины сопротивлений Р4831;
- калибратор программируемый П 320.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия»
ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»
ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»
МИ 2412-97 «ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя»
МИ 2553-99 «ГСИ. Тепловая энергия и теплоноситель в системах теплоснабжения. Методика оценивания погрешности измерений. Основные положения»
ТУ РБ 14532321.006-96 «Теплосчетчики ТЭРМ-02». Технические условия
