| Номер в госреестре | 17395-17 |
| Наименование СИ | Преобразователи измерительные переменного тока |
| Обозначение типа СИ | Е852М |
| Изготовитель | ОДО "Энергоприбор", Беларусь, г.Витебск |
| Год регистрации | 2017 |
| Срок свидетельства | 22.12.2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные переменного тока Е852М (далее по тексту - ИП) предназначены для линейного преобразования переменного тока частотой 50 Гц в электрический унифицированный выходной сигнал постоянного тока 0 - 5 мА или 0 - 20 мА.
ИП выполнены по схеме прямого преобразования и относится к преобразователям выпрямительного типа.
По принципу работы ИП не требуют источника питания.
Измеряемый переменный ток подается на первичные обмотки трансформатора тока, вторичный ток выпрямляется с помощью двухполупериодного выпрямителя и через фильтр передается на выходные зажимы. Фильтр снижает пульсацию выходного сигнала до допустимых значений.
Основными узлами и деталями ИП являются: основание и корпус из электроизоляционного материала, трансформатор, плата печатная с элементами электрической схемы. Плата печатная и трансформатор крепятся к основанию посредством двух колонок. На основании установлены контактные узлы, обеспечивающие подключение монтажных проводов.
Корпус ИП обеспечивает навесное (с передним присоединением монтажных проводов) или утопленное крепление к щитам и панелям.
ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
ИП применяют для контроля токов электрических сетей и установок, для комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами энергоемких объектов различных отраслей промышленности.
ИП имеют модификации, отличия между которыми приведены в таблице 1.

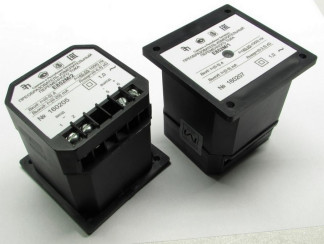

Фотография общего вида ИП Е852М приведена на рисунке 1.
Стык основания и корпуса пломбируется пломбировочными наклейками, обеспечивающими защиту от несанкционированного доступа. Схема пломбирования приведена на рисунке 2.
Рисунок 2 - Схема пломбирования от несанкционированного доступа преобразователя измерительного переменного тока Е852М (вид сверху)
отсутствует.
Метрологические характеристики приведены в таблицах 1 и 2.
Таблица 1
| Тип, модификация ИП | Входной сигнал, А | Диапазон изменения выходного сигнала, мА | Сопротивление нагрузки, кОм | |
| диапазон измерений | номинальное значение | |||
| Е852М/1 | от 0 до 0,5 | 0,5 | от 0 до 5 | от 0 до 2,5 |
| от 0 до 1,0 | 1,0 | |||
| Е852М/2 | от 0 до 2,5 | 2,5 | от 0 до 20 | от 0 до 0,5 |
| от 0 до 5,0 | 5,0 | |||
Таблица 2
| Наименование характеристики | Значение |
| Нормирующее значение выходного сигнала, мА - для модификации Е852М/1 - для модификации Е852М/2 | 5 20 |
| Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала, % | ±1,0 |
| Диапазон рабочих температур,°С | от -40 до +60 |
| Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур на каждые 10°С, % | ±0,5 |
| Пределы допускаемой дополнительной погрешности при относительной влажности до 95 % при +35 °С | ±0,5 |
| Пределы допускаемой дополнительной погрешности при внешнем однородном магнитном поле до 0,5 мТл, % | ±0,5 |
| Пределы допускаемой дополнительной погрешности при частоте входного сигнала в диапазоне от 55 до 1000 Гц, % | ±0,5 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности от формы кривой входного тока в зависимости от второй, третей, четвертой или пятой гармоники, равной 5 % от первой, % - вторая или четвертая гармоники - третья или пятая гармоники | ±1,0 ±2,0 |
Основные технические характеристики ИП приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение |
| Мощность, потребляемая ИП от измерительной цепи при номинальном значении входного сигнала, В • А, не более - для модификации Е852МУ1 - для модификации Е852МУ2 | 1 1,5 |
| Г абаритные размеры ИП, мм, не более | 80x80x80 |
| Масса ИП, кг, не более | 0,28 |
| Средняя наработка на отказ, ч, не менее | 75 000 |
| Средний срок службы, лет, не менее | 12 |
наносится на табличку, прикрепленную к крышке корпуса, фотохимическим методом, на эксплуатационную документацию типографским способом.
Таблица 4
| Наименование | Обозначение | Количество |
| ИП (модификация по заказу) | - | 1 |
| Паспорт | - | 1 |
| Руководство по эксплуатации | - | 1* |
| Методика поверки | МП.ВТ.136-2005 | 1* |
| Коробка упаковочная | - | 1 |
| * - допускается поставлять 1 экз. на три изделия | ||
осуществляется по документу МП.ВТ.136-2005 «Преобразователи измерительные переменного тока Е852М. Методика поверки», согласованному РУП «Витебский ЦСМС» 18.01.2006 г. Основные средства поверки:
источник питания трехфазного тока МГ 6800 (регистрационный номер в Федеральном информационном фонде 11521-88);
амперметр Д50541 (регистрационный номер в Федеральном информационном фонде 59211-77);
магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);
прибор комбинированный Щ301-1 (регистрационный номер в Федеральном информационном фонде 8638-82).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки представляет собой наклейку штампа поверителя, пломбирующую стык основания и корпуса ИП, и обеспечивающую совместно с наклейкой штампа ОТК защиту от несанкционированного доступа внутрь корпуса.
приведены в эксплуатационном документе.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ 28855861.003-2002 Преобразователи измерительные переменного тока Е852М
