Преобразователи ленточные кассетные ПЛК, 17603-16

Назначение

Преобразователи ленточные кассетные ПЛК (далее - ПЛК) предназначены для измерений массовой концентрации токсичных газов в промышленных зонах производственных помещений и наружных устройствах.

Описание

Конструктивно ПЛК представляет собой корпус с цилиндрической полостью, в который уложен свернутый в рулон ленточный чувствительный элемент (ЛЧЭ). Корпус имеет щель, через которую ЛЧЭ вытягивается из корпуса. На нижнюю сторону корпуса нанесен штрих-код, позволяющий автоматически ввести в газоанализатор вариант исполнения ПЛК (определяемый газ) и значение коэффициента чувствительности - коэффициент, количественно характеризующий отличие чувствительности данного экземпляра ПЛК от номинальной чувствительности.

ПЛК выпускаются в 18 исполнениях, особенности которых приведены в таблице 1.

ПЛК относится к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.

Принцип действия ПЛК основан на преобразовании дозы определяемого газа (произведение концентрации определяемого газа на время воздействия контролируемой газовой смеси с ЛЧЭ) в изменение коэффициента пропускания оптического излучения в результате цветной химической реакции определяемого газа с реагентом, нанесенным на ЛЧЭ.

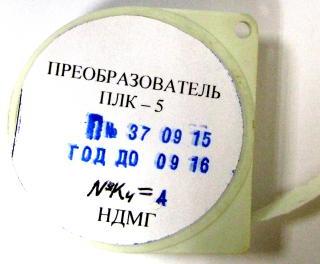

Внешний вид ПЛК-1 - ПЛК-8 и место нанесения «Знака поверки» и место пломбирования изображены на рисунке 1.

Внешний вид ПЛК-21 - ПЛК-29 и место нанесения «Знака поверки» и место пломбирования изображены на рисунке 2.

Рисунок 2

Технические характеристики

Номинальная чувствительность к контролируемым газовым компонентам в зависимости от исполнения ПЛК указаны в таблице 1.

Таблица 1

чувствительности данного исполнения ПЛК. Чувствительность определяется как изменение коэффициента светопропускания ПЛК под воздействием контролируемого газового компонента концентрацией, равной 1 ПДК в течение 1 с.

Диапазон определения коэффициента чувствительности ПЛК (Км) к определяемому

компоненту.................................................................................................................от 0,83 до 1,17.

Пределы основной допускаемой относительной погрешности определения Км, %.............± 17.

Пределы допускаемой дополнительной относительной погрешности определения Км при изменении температуры на каждые 10 °С в диапазоне температур, %:

от 0 до 15 и от 25 до 40 °С............................................................................................................±15;

от минус 20 до 0 °С......................................................................................................................± 25.

Пределы допускаемой дополнительной относительной погрешности определения Км при

изменении относительной влажности воздуха от (60 ± 30) %, %...........................................± 35.

Пределы допускаемого разброса значений Км разных участков ЛЧЭ площадью до 30 мм2 в

одном ПЛК, % ...............................................................................................................................± 8.

Нормальные условия эксплуатации:

-    температура окружающего воздуха, оС.......................................................................от 15 до 25;

-    относительная влажность окружающего воздуха при температуре 25 оС, %...................до 80;

Рабочие условия эксплуатации:

-    температура окружающего воздуха, оС.........................................................................от 5 до 40;

-    относительная влажность окружающего воздуха, %.................................................от 30 до 90;

-    атмосферное давление воздуха, кПа (мм рт. ст.)......................от 84,0 до 106,7 (от 630 до 800);

-    синусоидальная вибрация в диапазоне частот от 1 до 60 Гц амплитудой, м/с2............до 19, 6;

-    качка, с периодом от 7 до 16 с, амплитудой, град.................................................................. ± 45.

Габаритные размеры и масса ПЛК представлены в таблице 2.

Таблица 2

Знак утверждения типа

наносится типографским способом на лицевую панель корпуса ПЛК в виде наклейки.

Комплектность

В комплект поставки ПЛК входят в таблице 3.

Таблица 3

Поверка

осуществляется по документу УТАМ5.184.000ДЛ «Инструкция. Преобразователи ленточные кассетные ПЛК», утверждённому ОАО «Центрохимсерт» 25.11.2015 г.

Основные средства поверки:

комплекс газоаналитический поверочный РЭКРТ (рег. № 24289-03), (приготовление ПГС, воспроизводящих значения массовых концентраций основного компонента в диапазоне от 0,1 до 50 ПДК);

комплекс газоаналитический поверочный РЭТГ (рег. № 28503-05), (пределы допускаемой относительной погрешности воспроизведения коэффициента разбавления составляют ± (0,8 - 2,5) %, объемный расход приготавливаемой газовой смеси от 0,02 до 0,31 дм3/мин);

ротаметр РМ-А-0,063 ГУЗ (рег. № 19325-00), (верхний предел измерений по воздуху, м3/час 0,063, погрешность измерений ±4,0 % от верхнего предела измерений); секундомер СОСпр-2а-3 (рег. № 11519-01) (погрешность ± 0,3 с);

генератор озона ГС-024 ИРМБ.413332.001ТУ (рег. № 23505-02) (диапазон концентраций от 0,03 до 0,5 мг/м, пределы допускаемой относительной погрешности ± 7 %).

Сведения о методах измерений

5Б2.840.494 ТО. «Газоанализатор ИФГ-М. Техническое описание и инструкция по эксплуатации».

5Б2.840.495 ТО «Газоанализатор ЯУЗА-М.01. Техническое описание и инструкция по эксплуатации».

Нормативные документы

ГОСТ 8.578 - 2014. «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

УТАМ5.184.000ТУ. «Преобразователь ленточный кассетный ПЛК. Технические условия. ТУ 4215-004-05771185-97».
