| Номер в госреестре | 17638-19 |
| Наименование СИ | Измерители напряженности поля промышленной частоты |
| Обозначение типа СИ | П3-50 |
| Изготовитель | Общество с ограниченнойответственностью Научно-производственное предприятие «Омега Инжениринг» (ООО НПП «Омега Инжениринг»), Московская обл., Солнечногорский р-н, п. Менделеево |
| Год регистрации | 2019 |
| Срок свидетельства | 13.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители напряженности поля промышленной частоты П3-50 (далее - измерители) предназначены для измерений напряженности электрического и магнитного полей промышленной частоты (50 Гц).
Принцип действия измерителей основан на возбуждении в антенне-преобразователе (АП) под воздействием измеряемого поля переменного напряжения, пропорционального напряженности поля. Переменное напряжение предварительно усиливается в АП и далее поступает на вход устройства отсчетного, где происходит его фильтрация, дальнейшее усилие, преобразование в постоянное напряжение и индикация. Основными элементами измерителя являются АП Е3-50, АП Н3-50 и устройство отсчетное УО3-50.
АП Е3-50 предназначена для измерений напряженности электрического поля. АП Н3-50 предназначена для измерений напряженности магнитного поля. АП обеспечивают проведение измерений в свободном пространстве методом направленного приема. При этом показания измерителя соответствуют среднеквадратическому значению проекции вектора напряженности поля на измерительную ось АП в точке измерений.

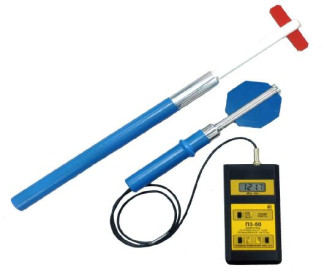

Общий вид измерителя и место нанесения знака утверждения типа приведены на рисунке 1, общий вид антенн-преобразователей Е3-50 и Н3-50 приведен на рисунке 2, схема пломбировки устройства отчетного УО3-50 от несанкционированного доступа приведена на рисунке 3.
%
| АП для измерений | АП для измерений | |
| напряженности | напряженности магнитного | |
| электрического поля Е3-50 | поля Н3-50 |
Рисунок 2 - Общий вид антенн-преобразователей Е3-50 и Н3-50
Измерители выпускаются в различной комплектации, различающиеся типом и количеством поставляемых АП:
- устройство отсчетное УО3-50 с АП для измерений напряженности электрического поля Е3-50;
- устройство отсчетное УО3-50 с АП для измерений напряженности магнитного поля
Н3-50;
- устройство отсчетное УО3-50 с АП Е3-50 и Н3-50.
отсутствует.
измерителей напряженности поля промышленной частоты П3-50 приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот, Гц | от 48 до 52 |
| Диапазон измерений: - напряженности электрического поля, кВ/м - напряженности магнитного поля, А/м | от 0,01 до 100 от 0,1 до 1800 |
| Пределы допускаемой основной относительной погрешности измерений напряженности электрического поля, % | ±[15+0'2g]f |
| Пределы допускаемой основной относительной погрешности измерений напряженности магнитного поля, % | ±[15+0'2Й]' |
| Пределы допускаемой дополнительной погрешности, обусловленной отклонением температуры от нормальной (20 °С) в пределах рабочих температур, %/10 °С | ±6 |
| *Еп - установленный предел измерений (0,2; 2; 20 или 200 кВ/м); Ех - измеренное значение напряженности электрического поля, кВ/м; Нп - установленный предел измерений (0,2; 2; 20, 200 или 2000 А/м); Нх - измеренное значение напряженности магнитного поля, А/м | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока от встроенной батареи, В | от 3,5 до 6,5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность воздуха, % | от 20 до 90 |
| - атмосферное давление, кПа | от 70,0 до 106,7 |
| Нормальные условия эксплуатации: - температура окружающей среды, °С | от +15 до +20 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,0 |
| Г абаритные размеры (длина х ширина х высота), мм, не более - антенны-преобразователи Е3-50, Н3-50 | 450х110х40 |
| - устройство отсчетное У03-50 | 200х100х45 |
| - измеритель в футляре | 440х390х90 |
| Масса, кг, не более - антенны-преобразователи Е3-50, Н3-50 | 0,8 |
| - устройство отсчетное У03-50 | 0,5 |
| - измеритель в футляре | 3,0 |
| Потребляемая мощность, Вт, не более | 0,1 |
| Время непрерывной работы в автономном режиме, ч, не менее | 16 |
Электрическое питание измерителей осуществляется от встроенной батареи из 4-х сменных химических элементов постоянного тока с номинальным напряжением по 1,5 В (при общем напряжении батареи от 3,5 до 6,5 В).
наносится в правом верхнем углу передней панели устройства отсчетного УОЗ-50 методом струйной печати и в правой верхней части лицевой стороны обложки паспорта типографским способом
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство отсчетное УО3-50 | ВГКН.411153.011 | 1 шт. |
| Антенна преобразователь Е3-50* | ВГКН.411153.012 | 1 шт. |
| Антенна преобразователь Н3-50* | ВГКН.411153.013 | 1 шт. |
| Кабель К3-50 | ВГКН.685611.011 | 1 шт. |
| Рукоятка для антенн | ВГКН.411153.014 | 1 шт. |
| Футляр | ВГКН.411915.002 | 1 шт. |
| Паспорт | ВГКН.411153.010 ПС | 1 экз. |
| Методика поверки | РТ-МП-6123-441-2019 | 1 экз. |
| * комплектация по выбору заказчика | ||
осуществляется по документу РТ-МП-6123-441-2019 «ГСИ. Измерители напряженности поля промышленной частоты П3-50. Методика поверки», утвержденному ФБУ «Ростест-Москва» 16.07.2019 г.
Основные средства поверки:
- установка поверочная средств измерений напряженности магнитного поля промышленной частоты П1-26 (регистрационный номер в Федеральном информационном фонде 57976-14);
- установка поверочная средств измерений напряженности электрического поля промышленной частоты П1-24 (регистрационный номер в Федеральном информационном фонде 47327-11);
- установка поверочная средств измерений напряженности электрического поля П1-21 (регистрационный номер в Федеральном информационном фонде 52652-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ВГКН.411153.010 ТУ Измеритель напряженности поля промышленной частоты П3-50. Технические условия
| Зарегистрировано поверок | 193 |
| Поверителей | 13 |
| Актуальность данных | 17.09.2024 |
