Назначение
Уровнемеры ультразвуковые Prosonic M, Prosonic S (далее уровнемеры) предназначены для непрерывного измерения уровня жидкостей, пульп и сыпучих продуктов.
Описание
В зависимости от конструктивного исполнения датчика и электронного преобразователя выпускаются различные модели уровнемеров.
Уровнемеры ультразвуковые Prosonic S состоят из первичного (FDUxx) и электронного (FMU9x) преобразователей в раздельном исполнении. Первичный преобразователь монтируется над поверхностью измеряемой среды. Электронные преобразователи в зависимости от исполнения рассчитаны для подключения одного или нескольких датчиков и формирования выходных сигналов. Электронные преобразователи могут иметь вход для подключения внешнего датчика температуры.
Уровнемеры ультразвуковые Prosonic M состоят из первичного и электронного преобразователей в компактном исполнении. Уровнемер монтируется над поверхностью измеряемой среды. Настройка уровнемера осуществляется на месте монтажа.
Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (HART, Profibus-PA, Foundation Fieldbus) в контроллер, персональный компьютер, выносное устройство индикации и регистрации и/или может быть считана с дисплея уровнемера. Кроме того, уровнемеры ультразвуковые Prosonic M могут настраиваться через цифровой интерфейс.
Принцип измерений основан на определении времени прохождения ультразвукового сигнала от первичного преобразователя (датчика) уровнемера к поверхности измеряемой среды и обратно. С учетом значения скорости распространения ультразвукового сигнала и данных настройки уровнемер измеряет дистанцию от первичного преобразователя до поверхности продукта и рассчитывает значение уровня.
Уровнемеры ультразвуковые Prosonic M, Prosonic S также предназначены для непрерывного измерения расхода жидкостей в открытых каналах различного профиля и в безнапорных трубопроводах по методикам измерений МИ 2406-97 и МИ 2220-13.
Уровнемеры ультразвуковые Prosonic S, укомплектованные двумя или более первичными преобразователями, также предназначены для непрерывного измерения суммы, разности и/или среднего арифметического значений двух или более уровней.
Уровнемеры выпускаются в обычном или взрывозащищенном исполнениях.

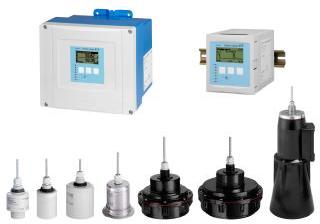

Внешний вид уровнемеров приведен на рисунке 1.
Конструкция приборов не позволяет проникнуть к счетному механизму и к месту регулирования внутренних настроек уровнемера без специального кода доступа через меню.
Уровнемеры Prosonic M FMU4x
Кроме того предусмотрена блокировка клавиатуры одновременным нажатием определенной комбинации клавиш, с помощью которой блокируется доступ ко всем операциям в меню прибора.
В уровнемерах конструктивно предусмотрено наличие переключателя "SWITCH", расположенного внутри корпуса (рис. 2), который может иметь два состояния: "Off" ("Выключен") или "On" ("Включен").
Для применения уровнемера в учетно-расчетных операциях переключатель "SWITCH" может быть заклеен маркой поверителя, также конструктивно предусмотрена защита корпуса электронного преобразователя пломбами надзорного органа (рис. 3).
При использовании любого варианта защиты от несанкционированного доступа к настройкам на дисплее прибора появляется значок (ОЙ).
Программное обеспечение
Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).
Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).
Наименование программного обеспечения отображается на дисплее преобразователя при его включении. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.
Наименование ПО имеет структуру X.Y.Z, где:
X - идентификационный номер Firmware;
Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Лист № 3 Всего листов 8
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики уровнемера.
Идентификационные данные программного обеспечения системы представлены в таблице 1. _Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (иден-тификаци-онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| для Prosonic M FMU4x: FMU4x | для исполнений с Profibus-PA: FMU4x_PA--_FLSH_ Hint_V01.04.00-1186.sda для 2-проводных исполнений с HART: FMU4x HA2W FLSH_—_V01.04.00-1186.sda для 4-проводных исполнений с HART: FMU4x_HA2W_ FLSH — V01.04.00-1186.sda | не ниже V01.04.zz | не отображается | CRC CCITT 16 |
| для Prosonic S FDUxx с электронным преобразователем FMU90: FMU90 для Prosonic S FDUxx с электронным преобразователем FMU95: FMU95 | для исполнений с Profibus-DP: FMU90-_DP--_FLSH_ —_020103-2120ME 1.sda для исполнений с HART: FMU90- HA4W FLSH —_020103-2118ME 1.sda FMU95- DP-- FLSH —_010103-2122ME1.sda | не ниже V02.01.zz | не отображается | CRC CCITT 16 |
Программное обеспечение уровнемера от непреднамеренных и преднамеренных изменений имеет уровень защиты "С" согласно МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики уровнемеров приведены в таблицах
2, 3, 4.
Уровнемеры компактного исполнения Prosonic M Таблица 2
| Модель уровнемера | FMU40 | FMU41 | FMU42 | FMU43 | FMU44 |
| Диапазон измерений, м жидкости и пульпы сыпучие продукты | от 0,25 до 5 от 0,25 до 2 | от 0,35 до 8 от 0,35 до 3.5 | от 0,4 до 10 от 0,4 до 5 | от 0,6 до 15 от 0,6 до 7 | от 0,5 до 20 от 0,5 до 10 |
| Рабочая температура, °С | от -40 до +80 |
| Рабочее давление, МПа (бар) абс. | от 0,07 до 0,3 (от 0,7 до 3) | от 0,07 до 0,25 (от 0,7 до 2,5) |
| Пределы допускаемой погрешности измерений уровня | ±2 мм - для диапазона < 1 м ±0,2 % от измеренного значения для диапазона >1 м | ±4 мм - для диапазона < 2 м ±0,2 % от измеренного значения для диапазона > 2м |
| Количество разрядов индикатора | 6 |
| Т емпература окружающего воздуха, °С | от -40 до +80 (от -20 до +60 - с ЖК дисплеем) |
| Выходной сигнал: | 0/4...20 мА, HART, Profibus-PA, Foundation Fieldbus, другие варианты - по спец. заказу |
| Электропитание | по сигнальной цепи; 10,5...32 B пост. тока; 90...253 В пер. тока частота 50/60±1Гц; другие варианты - по спец заказу |
| Т емпература транспортирования и хранения, °С | от -40 до +80 |
| Г абаритные размеры корпуса. Длина х ширина х высота, мм | Для корпуса F12 172 х 143 х 300 Для корпуса T12 162 х 143 х 310 | Для корпуса F12 172 х 143х 260 Для корпуса T12 162 х 143х 272 | Для корпуса F12 172 х 143 х 248 | Для корпуса F12 172 х 143х 295 Для корпуса T12 162 х 143х 307 |
| Масса, не более, кг | 3 | 3,5 | 4 | 4,5 |
Уровнемеры раздельного исполнения
Prosonic S (электронный преобразователь - см. таблицу ^ 4)____ Таблица 3
| Первичный преобразователь Prosonic S | FDU91(F) | FDU92 | FDU93 | FDU95-х1ххх | FDU95-х2ххх | FDU96 |
| Диапазон измерений, м жидкости и пульпы сыпучие продукты | от 0,3 до 10 от 0,3 до 5 | от 0,4 до 20 от 0,4 до 10 | от 0,6 до 25 от 0,6 до 15 | от 0,7 до 45 от 0,7 до 45 | от 0,9 до 45 от 0,9 до 45 | от 1,6 до 70 от 1,6 до 70 |
| Рабочая температура, °С | для FDU91 от -40 до +80 для FDU91F от -40 до +105 | от -40 до +95 | от -40 до +80 | от -40 до +150 |
| Рабочее давление, МПа (бар) абс. | от 0,07 до 0,4 (от 0,7 до 4,0) | от 0,07 до 0,4 (от 0,7 до 4,0) | от 0,07 до 0,3 (от 0,7 до 3,0) | от 0,07 до 0,15 (от 0,7 до 1,5) | от 0,07 до 0,15 (от 0,7 до 1,5) | от 0,07 до 0,3 (от 0,7 до 3,0) |
| Электропитание | от электронного преобразователя |
| Температура транспортирования и хранения, °С | для FDU91 от -40 до +80 для FDU91F от -40 до +105 | от -40 до +95 | от -40 до +80 | от -40 до +150 |
| Масса, не более, кг | 2 | 2,5 | 3 | 5 | 6,0 |
Электронные преобразователи
Таблица 4
| Электронный преобразователь | FMU90 | FMU95 |
| Первичный преобразователь | FD1 | J9x |
| Количество подключаемых первичных преобразователей | от 1 до 2 | от 1 до 10 |
| Пределы допускаемой погрешности измерений уровня | ±2 мм - для диапазона < 1 м ±0,2 % от измеренного значения для диапазона >1 м |
| Количество разрядов индикатора | 6 |
| Температура окружающего воздуха, °С | от -40 до +60 (от -20 до +60 - с ЖК дисплеем) |
| Выходной сигнал: | 0/4...20 мА, HART, Profi-bus-DP, другие варианты -по спец. заказу | Profibus-DP, другие варианты - по спец. заказу |
| Электропитание, В | Пер. ток: 90...253 частота 50/60±1Гц Пост. ток: 10,5...32 |
| Температура транспортирования и хранения, °С | от -40 до +60 |
| Масса, не более, кг | 2 |
Комплектность
| № | Наименование | Обозначение | Кол-во | Примечание |
| 1. | Уровнемер | Prosonic M FMU4x (Prosonic S FDU9x) | 1 | В соответствии с заказом |
| 2. | Вспомогательные принадлежности: - монтажная консоль; - монтажная стойка; - монтажный кронштейн; - козырек защитный; - защитная крышка; - труба защитная; - кабель; - держатель датчика шарнирный; - электронный модуль выносного дисплея; - фланцы; - датчик температуры FMT131; - устройство защиты от перенапряжения; - съемный ЖК-дисплей; - выносной блок управления с дисплеем FHX40; - периферийные устройства FXAxxx и комплектующие к ним - источник питания системы RNB130; | 52014xxx, 919790-xxxx 919791-xxxx 919792-хххх, 942669-xxxx, 71093130, 52024478, 52013874, 942666-000 52024477, 942046-0000, 543199-0001 52025686 71091216 7102774х, 52026736 919215-9000 52027441 919789-xxxx, 942837-9000, 71094020 919999-9000 71125400, 51006326 942663-0000 52013873 51516983,71007843, 50101787, 52027716, 52013396, 52027715, 52018564, 52027505, 50095566 51009882 | | В соответствии с заказом |
| | Всего листов 8 |
| № | Наименование | Обозначение | Кол-во | Примечание |
| 4. | Компакт-диск с сервисной программой Field-Care | | 1 | |
| 5. | Руководство по эксплуатации | | 1 | Для соответствующего исполнения уровнемера |
| 6. | Паспорт | | 1 | |
| 7. | Методика поверки | | 1 | |
Знак утверждения типа
наносится на корпус уровнемера и/или руководство по эксплуатации и паспорт уровнемера.
Поверка
осуществляется по документу МП 17670-08 "ГСИ. Уровнемеры ультразвуковые Prosonic. Методика поверки", утвержденной ГЦИ СИ ФГУП «ВНИИМС» в марте 2008 г. Основное поверочное оборудование:
- рулетка измерительная металлическая 2-го класса точности ГОСТ 7502-98;
- миллиамперметр постоянного тока для измерения в диапазоне 0/4...20 мА с относительной погрешностью измерений не более ±0,05 %;
- термометр лабораторный с ценой деления 0,1 °С по ТУ 25-2021.003-88.
Нормативные и технические документы, устанавливающие требования к уровнемерам ультразвуковым Prosonic M, Prosonic S
1. ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".
2. ГОСТ 28725-90 "Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний".
3. Техническая документация фирмы.
Рекомендации к применению
- выполнение торговых и товарообменных операций.
