| Номер в госреестре | 17679-12 |
| Наименование СИ | Газоанализаторы инфракрасные |
| Обозначение типа СИ | ПГА |
| Изготовитель | ЗАО "НПП "Электронстандарт", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 20.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы инфракрасные ПГА предназначены для измерения объемной доли метана, пропана, диоксида углерода, кислорода, водорода и массовой концентрации оксида углерода, сероводорода, диоксида серы, диоксида азота, аммиака, метана и предельных углеводородов (С2 - С10) в воздухе рабочей зоны.
Газоанализаторы инфракрасные ПГА (далее - газоанализаторы) представляют собой портативные приборы непрерывного действия.
Принцип действия газоанализаторов:
- по измерительным каналам объемной доли метана, пропана, диоксида углерода и массовой концентрации метана и предельных углеводородов - инфракрасный, основанный на селективном поглощении молекулами определяемых компонентов электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им через кювету, содержащую анализируемую среду;
- по измерительным каналам объемной доли водорода, кислорода и массовой концентрации оксида углерода, сероводорода, диоксида серы, диоксида азота и аммиака - электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.
Конструктивно газоанализаторы выполнены одноблочными в металлическом корпусе. На корпусе размещены: электрохимический датчик, клавиши управления, жидкокристаллический дисплей, разъем питания, входной и выходной штуцеры забора пробы и индикатор световой сигнализации. В корпусе расположены печатные платы с элементами электрической схемы, инфракрасные датчики и аккумуляторный блок. Предусмотрена возможность установки двух инфракрасных (каналы № 1 и № 2) и одного электрохимического датчика.
Способ отбора пробы:
- электрохимический датчик - диффузионный или принудительный (при помощи съемной калибровочной камеры);
- инфракрасные датчики - принудительный за счет избыточного давления в точке отбора пробы или от внешнего побудителя расхода.
Кроме того, отбор пробы может осуществляться от встроенного микрокомпрессора.
Газоанализаторы обеспечивают срабатывание сигнализации о превышении установленных пороговых значений:
- звуковым сигналом;
- светодиодным индикатором (красный светодиод).
Газоанализаторы выпускаются в 96 исполнениях, обозначаемых ПГА-ХХ, где ХХ -номер исполнения в соответствии с таблицей 1.
| Инфракрасные датчики | Электрохимические датчики | ||||||||
| Канал № 1 | Канал № 2 | Канал № 3 | |||||||
| - | O2 | CO | H2S | SO2 | NO2 | NH3 | H2 | ||
| CH4 | CO2 | 1 | 7 | 13 | 19 | 25 | 31 | 37 | 43 |
| CH4 | C3H8 | 2 | 8 | 14 | 20 | 26 | 32 | 38 | 44 |
| C3H8 | CO2 | 3 | 9 | 15 | 21 | 27 | 33 | 39 | 45 |
| CH4 | - | 4 | 10 | 16 | 22 | 28 | 34 | 40 | 46 |
| C3H8 | - | 5 | 11 | 117 | 23 | 29 | 35 | 41 | 47 |
| CO2 | - | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 |
| KC2- C10) | - | 49 | 55 | 61 | 67 | 73 | 79 | 85 | 91 |
| CH4 (ПДК) | - | 50 | 56 | 62 | 68 | 74 | 80 | 86 | 92 |
| KC2- C10) | CH4 | 51 | 57 | 63 | 69 | 75 | 81 | 87 | 93 |
| KC2- C10) | CO2 | 52 | 58 | 64 | 70 | 76 | 82 | 88 | 94 |
| CH4 (ПДК) | CH4 | 53 | 59 | 65 | 71 | 77 | 83 | 89 | 95 |
| CH4 (ПДК) | CO2 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 96 |
| Примечания: 1) E(C2-C10) - датчик измерительного канала массовой концентрации предельных углеводородов (C2-C10) в воздухе рабочей зоны; 2) CH4 (ПДК) - датчик измерительного канала массовой концентрации метана в воздухе рабочей зоны. | |||||||||
Степень защиты корпуса газоанализаторов от доступа к опасным частям и от попадания внешних твердых предметов и воды IP54 по ГОСТ 14254-96.
Газоанализаторы выполнены во взрывозащищенном исполнении, с видом взрывозащиты “специальный” по ГОСТ Р 51330.0-99 и "искробезопасная электрическая цепь уровня "ia" по ГОСТ Р 51330.10-99 и имеют маркировку взрывозащиты 0ExiasIICT4 X.

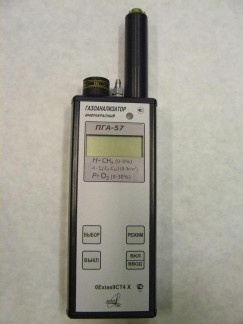

Внешний вид газоанализаторов приведен на рисунке 1.
Г азоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли или массовой концентрации определяемых компонентов в воздухе рабочей зоны.
Программное обеспечение газоанализатора идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.
Программное обеспечение выполняет следующие функции:
- обработку измерительной информации;
- отображение результатов измерений на жидкокристаллическом дисплее;
- проведение калибровки газоанализаторов;
- срабатывание сигнализации при превышении установленных пороговых значений.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения(контроль-ная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Исходный текст программы для измерительного блока | pga.asm | 9.5.2 | 9EBC97A0 | CRC-32 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений - "А" по МИ 3286-2010.
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов в зависимости от определяемого компонента приведены в таблицах 3 и 4.
Таблица 3
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента, % | Пределы допускаемой основной погрешности | |
| абсолютной, объемная доля определяемого компонента, % | приведенной, % | ||
| Метан (СН4) | От 0 до 5 | - | ± 4 |
| Пропан (С3Н8) | От 0 до 2 | - | ± 5 |
| Диоксид углерода (СО2) | От 0 до 2 | - | ± 5 |
| Кислород (О2) | От 0 до 30 | - | ± 5 |
| Водород (Н2) | От 0 до 5 | ± (0,2 + 0,04 Сх) | - |
| Примечание - Сх - объемная доля определяемого компонента на входе газоанализатора, % | |||
Таблица 4
| Определяемый компонент | Диапазон измерений массовой концентрации определяемого компонента | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||
| Оксид углерода (СО) | От 0 до 20 мг/м1 Свыше 20 до 120 мг/м3 | ± 5 мг/м3 | 25 % |
| Сероводород (H2S) | От 0 до 10 мг/м3 Свыше 10 до 45 мг/м | ± 2,5 мг/м3 | 25 % |
| Диоксид серы (SO2) | От 0 до 10 мг/м3 Свыше 10 до 50 мг/м | ± 2,5 мг/м3 | 25 % |
| Диоксид азота (NO2) | От 0 до 2 мг/м3 Свыше 2 до 20 мг/м3 | ± 0,5 мг/м3 | 25 % |
| Аммиак (NH3) | От 0 до 20 мг/м3 Свыше 20 до 70 мг/м | ± 5 мг/м3 | 25 % |
| KC2-C10) | От 0 до 3 г/м3 | ± (0,03 + 0,15 Сх) г/м3 | - |
| Метан (СН4) (ПДК) | От 0 до 7 г/м3 | ± (0,07 + 0,05 Сх) г/м3 | - |
| Примечания: 1) Сх - массовая концентрация определяемого компонента на входе газоанализатора, г/м ; 2) E(C2-C10) - суммарное содержание предельных углеводородов: этан (С2Н6), пропан (С3Н8), бутан (С4Н10), пентан (С5Н12), гексан (С6Н14), гептан (С7Н16), октан (С8Н18), нонан (С9Н20), декан (С10Н22); 3) Пределы допускаемой основной абсолютной погрешности по измерительному каналу E(C2-C10) по поверочному компоненту (пропану C3H8) равны ±(0,03 + 0,1 Сх) г/м3. | |||
Лист № 5 всего листов 6
от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности 0,3
6) Время прогрева, мин, не более
- для измерительных каналов X(C2-C10) и метан (ПДК) 10
- для всех остальных измерительных каналов 3
7) Пределы допускаемого изменения показаний за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности 0,5
8) Предел допускаемого времени установления показаний газоанализатора Т0,9д, с:
- для оптических датчиков 30
- для электрохимических датчиков 60
9) Напряжение питания постоянного тока (от аккумуляторной батареи), В 3,6
10) Потребляемая мощность, В А, не более 0,2
11) Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной батареи, часов, не менее 16
12) Габаритные размеры газоанализатора, мм, не более
- длина 83
- ширина 33
- высота 270
13) Масса газоанализатора, кг, не более 0,8
14) Средняя наработка на отказ, ч, 10000
15) Средний срок службы, лет 10
Условия эксплуатации:
- диапазон температуры окружающей среды, °С от минус 30 до 35
- диапазон относительной влажности воздуха при температуре 35 °С, % от 25 до 95
- диапазон атмосферного давления, кПа от 84 до 106,7
Знак утверждения типа наносится:
- типографским способом на титульный лист паспорта ЯВША.413311.000 ПС;
- фотохимическим способом на табличку, расположенную на корпусе газоанализатора.
Комплект поставки газоанализатора приведен в таблице 5.
Таблица 5
| Обозначение | Наименование | Кол. | Примечание |
| ЯВША.413311.000 | Г азоанализатор инфракрасный ПГА | 1 шт. | Обозначение газоанализатора в соответствии с таблицей 1 |
| ЯВША.413311.000 ПС | Паспорт | 1 экз. | |
| МП 242-1356-2012 | Методика поверки | 1 экз | |
| ЯВША.061279.006 | Источник питания | 1 шт. | |
| ЯВША.061279.006 | Устройство забора газовой пробы (УЗГП-3) | 1 шт. | По специальному заказу |
| Чехол | 1 шт. | ||
| ЯВША.301261.024 | Калибровочная камера | 1 шт. | По специальному заказу |
| ЯВША.064713.003 | Встроенный компрессор | 1 шт. | |
| ЯВША.741311.001 | Фильтр пылевой | 1 шт. |
всего листов 6
осуществляется по документу МП 242-1356-2012 «Газоанализаторы инфракрасные ПГА. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 21 мая 2012 г.
Основные средства поверки:
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;
- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;
- стандартные образцы газовых смесей состава метан - азот (ГСО № 9750-2011), метан - воздух (ГСО №№ 3904-87, 4272-88), пропан - азот (ГСО №№ 9142-2008, 5324-90, 9780-2011), диоксид углерода - воздух (ГСО №№ 3791-87, 3794-87), кислород - азот (ГСО № 3728-87), водород - азот (ГСО №№ 3915-87, 3921-87), оксид углерода - воздух (ГСО №№ 3842-87, 3844-87, 3847-87), сероводород - азот (ГСО №№ 8368-2003, 8369-2003), диоксид серы - азот (ГСО № 8372-2003), диоксид азота - азот (ГСО № 8370-2003), аммиак - азот (ГСО № 91602008) по ТУ 6-16-2956-92 в баллонах под давлением.
приведены в документе ЯВША.413311.000 ПС «Газоанализатор инфракрасный ПГА. Паспорт», 2012 г.
Нормативные и технические документы, устанавливающие требования к инфракрасным ПГА
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
4 ЯВША. 413311.000 ТУ Газоанализаторы инфракрасные ПГА. Технические условия..
при выполнении работ по обеспечению безопасных условий и охраны труда.
