Для измерений относительной влажности, температуры, точки росы, концентрации СО и СО2 в атмосфере, абсолютного и избыточного давления в различных отраслях промышленности бытовом и коммунальном хозяйстве.
Для измерений относительной влажности, температуры, точки росы, концентрации СО и СО2 в атмосфере, абсолютного и избыточного давления в различных отраслях промышленности бытовом и коммунальном хозяйстве.
| Номер в госреестре | 17740-12 |
| Наименование СИ | Измерители комбинированные |
| Обозначение типа СИ | Testo 605, Testo 625, Testo 635, Testo 645, Testo 650 |
| Изготовитель | "Testo SE & Co. KGaA", Германия; Фирма "Testo AG", Германия (срок свидетельства: 13.04.2017 г.) |
| Год регистрации | 2012 |
| Срок свидетельства | 01.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Измерители комбинированные Testo 605, Testo 625, Testo 635, Testo 645, Testo 650 (далее - измерители), изготовленные «Testo AG» (Германия), предназначены для измерений относительной влажности воздуха, температуры воздуха, точки росы. Применяются в различных отраслях промышленности бытовом и коммунальном хозяйстве.
Принцип действия измерителей основан на измерении электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей.
Первичные преобразователи различных типов могут находиться как в электронном блоке, так и во внешних подключаемых зондах (внешние первичные преобразователи).
Измеритель комбинированный Testo 605 представляет собой термогигрометр стик-класса для измерений в воздуховодах с зондом диаметром 12 мм и длиной 125 мм. Измеритель Testo 605 снабжен поворотным дисплеем.
Измеритель комбинированный Testo 625 представляет собой компактный термогигрометр с наконечником зонда влажности и температуры для проведения измерений микроклимата в помещениях.
Измерители Testo 635 выпускаются в двух модификациях: Testo 635-1 и Testo 635-2. Измеритель Testo 635-2 снабжен памятью на 10,000 измерительных блоков с возможностью хранения данных, соответственно месту замера. Данные модификации также отличаются наличием дополнительных пользовательских опций, описанных в Руководстве по эксплуатации.
У измерителя Testo 645 имеется возможность подключения различных зондов для измерения влажности и высоких температур, что позволяет осуществлять мониторинг уровня влажности в системах сжатого воздуха.
Измеритель комбинированный Testo 650 является высокоточным прибором эталонного класса для решения сложных профессиональных измерительных задач.
Конструктивно приборы состоят из единого блока обработки сигнала на электронной плате с автономным питанием, расположенного в пластиковом корпусе. В корпусе прибора имеются разъемы для подсоединения первичных преобразователей различных типов. Корпус состоит из двух частей соединенных винтами и пластиковыми защелками. В верхнюю часть корпуса встроены жидкокристаллический сегментный дисплей, и кнопки управления функциями прибора.
Во избежание несанкционированного вскрытия, стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой с нанесенной надписью «testo». В случае попытки вскрытия корпуса нарушится целостность наклейки.
Внутри прибора отсутствуют какие-либо контакты и разъемы для внешних подключений.
Внешний вид измерителей комбинированных показан на рисунках 1-5

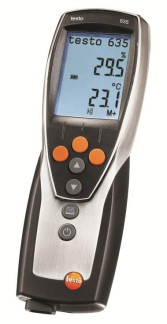

Ри с.3 Измеритель комбинированный Testo 635
Программное обеспечение измерителей комбинированных Testo 605, Testo 625, Testo 635, Testo 645, Testo 650 является встроенным программным обеспечением микропроцессора и представляет собой метрологически-значимую часть.
Измерители комбинированные Testo 605, Testo 625, Testo 635, Testo 645, Testo 650 не имеют метрологически незначимой части программного обеспечения.
Лист № 3 Всего листов 7
Работой встроенного программного обеспечения управляет микропроцессор, расположенный внутри корпуса прибора на электронной плате. Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства приборов. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.
Для отображения информации используется ЖК дисплей приборов.
Все стандартные характеристики измерителей Testo 605, Testo 625, Testo 635, Testo 645, Testo 650 запрограммированы в процессе изготовления и не могут быть изменены, внесение изменений в данную часть программного обеспечения невозможно.
Метрологически значимая часть программного обеспечения отображена в таблице 1.
Таблица 1
|
Прибор |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (иден-тификаци-онный номер) |
Цифровой идентификатор (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентифи катора |
|
Testo 605 |
Testo605 |
T605 v2.0.BIN |
2.00 |
C4B48FF3 |
CRC32 |
|
Testo 625 |
Testo625 |
Tх25.bin |
1.01 |
235FD20B |
CRC32 |
|
Testo 635 |
Testo635 |
x35 v1.17 EW.bin |
1.17 |
F6BBC92E |
CRC32 |
|
Testo 645 |
Testo645 |
zz fwb i x45 v2 22.BIN |
2.22 |
AE7A9EFC |
CRC32 |
|
Testo 650 |
Testo650 |
T650 v2.08.bin |
2.08 |
194FC1DC |
CRC32 |
Значимой частью номера версии ПО является первая цифра. Цифра в номере после точки означает модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей показаний и т.п.) или устранениях незначительных программных дефектов.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики измерителей комбинированных Testo 605, Testo 625, Testo 635, Testo 645, Testo 650 приведены в таблицах 2, 3, 4.
Таблица 2
|
Технические характеристики |
Testo |
||||
|
605 |
625 |
635 |
645 |
650 |
|
|
Диапазон измерений относительной влажности, % |
от 5 до 95 |
от 5 до 95 |
от 5 до 95 |
от 5 до 95 |
от 5 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % |
±3 |
±2,5 |
±2 |
±1; ±2; ±2,5 (в зависимости от типа применяемого преобразователя и диапазона измерения) |
±1; ±2; ±2,5 (в зависимости от типа применяемого преобразователя и диапазона измерения) |
|
Значение единицы наименьшего разряда при измерении влажности, % |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
Технические характеристики |
Testo |
||||
|
605 |
625 |
635 |
645 |
650 |
|
|
Диапазон измерений точ- о/~' ки росы, С |
— |
--- |
от -60 до +50 |
от -60 до +50 |
от -60 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений точки росы, С |
— |
--- |
±4 (в диапазоне от -60 до -29,9) ±3,9 (в диапазоне от -30 до +50) |
±4 (в диапазоне от -60 до -29,9) ±3,9 (в диапазоне от -30 до +50) |
±4 (в диапазоне от -60 до -29,9) ±3,9 (в диапазоне от -30 до +50) |
|
Масса, г, не более |
120 |
195 |
428 |
255 |
500 |
|
Г абаритные размеры, Д*Ш*В, мм, не более |
125*45* 12 |
182*64* 40 |
220*74* 46 |
215*68*47 |
250*85*65 |
|
Рабочие условия эксплуатации: температура окр. среды, С |
от 0 до +50 |
от 0 до +50 |
от 0 до +50 |
от 0 до +50 |
от 0 до +50 |
Допускаемая погрешность измерителей комбинированных Testo 605, Testo 625, Testo 635, Testo 645, Testo 650 по каналу температуры определяется алгебраической суммой величин погрешностей электронного блока (таблица 3) и зонда (таблица 4).
Таблица 3
|
Диапазон измерений температуры зондом влажность-температура, (сенсор NTC, входящий в состав зонда), оС |
от 0 до +50 |
от -10 до +60 |
от -20 до +70 от -20 до +125 (в зависимости от типа зонда) |
от -20 до +70 от -20 до +85 от -20 до +125 от -20 до +180 (в зависимости от типа зонда) |
от -20 до +70 от -20 до +85 от -20 до +125 от -20 до +180 (в зависимости от типа зонда) |
|
Диапазон измерений температуры, оС (термопара тип К) |
— |
— |
от -30 до +1000 |
от -30 до +1000 |
от -30 до +1000 |
|
Диапазон измерений температуры, оС (сенсор Pt100) |
— |
— |
— |
от -30 до +800 |
от -30 до +800 |
|
Пределы допускаемой абсолютной погрешности измерений, оС (сенсор NTC) |
±0,5 |
±0,5 |
±0,2; ±0,3; ±0,4; ±0,5 (в зависимости от типа зонда) |
±0,2; ±0,3; ±0,4; ±0,5 (в зависимости от типа зонда) |
±0,2; ±0,3; ±0,4; ±0,5 (в зависимости от типа зонда) |
|
Пределы допускаемой погрешности измерений температуры, (термопара тип К) |
±0,3 оС (в диапазоне от -30 до +60 оС) ±0,5 % (в остальном диапазоне измерений) |
±0,3 оС (в диапазоне от -30 до +60 оС) ±0,5 % (в остальном диапазоне измерений) |
±0,4 оС (в диапазоне от -30 до +200 оС), ±1 % (в остальном диапазоне измерений) |
|
Пределы допускаемой погрешности измерений температуры (сенсор Pt100) |
±0,2 оС (в диапазоне от -30 до +200 оС), ±1 оС (в остальном диапазоне измерений) |
±0,1 оС (в диапазоне от -30 до +100 оС), ±0,4 оС (в диапазоне от +100 до +200 оС), ±1 оС (в остальном диапазоне измерений) |
|||
|
Значение единицы наименьшего разряда, при измерении температуры, оС |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
Метрологические характеристики датчиков - зондов, входящих в комплект измерителей комбинированных Testo 605, Testo 625, Testo 635, Testo 645, Testo 650 приведены в таблице 4.
Таблица 4
|
Датчик |
Диапазон |
Погрешность в диапазоне |
|
Зонд -преобразователь термоэлектрический тип К* |
от -40 до +1000°С |
± 2,5 °С от -40 до +333 °С ± 0,0075- Itl °С свыше +333 до +1000 °С |
|
Зонд - преобразователь термоэлектрический тип Т* |
от -40 до +350 °С |
± 0,5 °С от - 40 до -20 °С ± 0,2 °С свыше -20 до +70 °С ± 0,5 °С свыше +70 до +125 °С ± 0,004 t °С свыше +125 °С |
|
Зонд - преобразователь термоэлектрический тип J* |
от -40 до +750 °С |
± 1,5 °С от -40 до +375 °С ± 0,004 t °С свыше +375 °С |
|
Зонд - термопреобразователь сопротивлений Pt100 |
от -50 до +400 °С |
± (0,3 + 0,005- Itl) °С от -50 до +400 °С |
|
Зонд - термопреобразователь сопротивлений NTC |
от -50 до +150 °С |
± 0,4 °С от -50 до -25 °С ± 0,2 °С от -25 до +75 °С ± 0,4 °С свыше +75 до +100 °С ± 0,5 % от изм. знач. свыше +100 °С |
t - значение измеряемой температуры, °С;
* - допускаемая относительная погрешность поверхностных зондов не более ± 5 % в диапазоне свыше 100 оС (кроме зондов с подпружиненной термопарой и магнитных зондов).
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус измерителей комбинированных в виде голографической наклейки.
Основной комплект поставки включает:
- измеритель комбинированный
1 шт;
1 комплект; 1 шт;
1 шт;
1 комплект.
- элементы питания
- руководство по эксплуатации на русском языке
- методика поверки
- принадлежности по заказу
осуществляется в соответствии с Методикой поверки МП РТ 1540-2011, утвержденной ГЦИ СИ ФБУ «Ростест-Москва» 23 мая 2011 года.
Для поверки измерителей комбинированных Testo 605, Testo 625, Testo 635, Testo 645, Testo 650 используются следующие основные средства поверки:
- Камера климатическая WEISS WK 340/70, диапазон воспроизведения отн. влажности от 10 до 98 % при температуре от 10 до 90 °С, стабильность от ±1 до ± 3 % отн. влажности; диапазон воспроизведения температур от -70 до 180 °С, стабильность от ±0,1 до ± 0,5 °С;
- Измеритель температуры прецизионный МИТ-8.10, предел допускаемой основной абсолютной погрешности ±(0,008+10-5 • Itl) °С;
- Термометр эталонный ПТСВ-1-2, диапазон измерений от -200 до 420 °С, 2-й разряд;
- Термостат жидкостный КВ-25-1 диапазон от - 70 до 80 °С, нестабильность поддержания температуры не более ± 0,005 °С;
- Термостат переливной прецизионный ТПП-1 диапазон температур от 35 до 300 °С, нестабильность поддержания температуры не более ± 0,01 °С;
- Термостат с флюидизированной средой FB-08 9, диапазон температур от 50 до 700 °С, нестабильность поддержания температуры не более ± 0,3 °С;
- Калибратор температуры поверхностный КТП-1, диапазон температур от 40 до 600 °С, At = ± [0,2 + 0,004(t - 40)] °С;
- Горизонтальная трубчатая печь МТП-2М, диапазон температуры от 300 до 1200 °С, нестабильность поддержания температуры не более ± 0,1 °С/мин;
- Термометр сопротивления платиновый эталонный ПТС-10М, 2 разряд, от - 200 до 420 °С;
- Преобразователь термоэлектрический платинородий - платиновый эталонный типа llllO(S), 2 разряд, от 420 до 1085 °С;
- Генератор влажного воздуха динамический «HygroGen2», диапазон воспроизведения отн. влажности от 5 до 95% , абсолютная погрешность ±0,5% отн. влажности;
- Генератор влажного газа Michel Instruments модель DG-4, абсолютная погрешность ± 0,5 °С точки росы.
Сведения о методах измерений содержатся в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям комбинированным Testo 605, Testo 625, Testo 635, Testo 645, Testo 650
1 Техническая документация фирмы изготовителя Testo AG, Германия.
2 ГОСТ 8.547 «ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов»;
3 ГОСТ 8.558 «ГСИ Государственная поверочная схема для средств измерений температуры».
При выполнении работ по оценке промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
