| Номер в госреестре | 1775-14 |
| Наименование СИ | Индикаторы часового типа специальные |
| Обозначение типа СИ | ИЧС |
| Изготовитель | ООО "Кировский завод "Красный инструментальщик" (Крин), г.Киров |
| Год регистрации | 2014 |
| Срок свидетельства | 04.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Индикаторы часового типа специальные ИЧС предназначены для измерений линейных размеров прямым или относительным методами. Индикаторы применяются для настройки узлов станков модели ЗА 423, ХШ-132 и входят в комплектацию этих станков.
Физическая величина - длина (мм).
Принцип действия индикатора основан на механическом преобразовании малых линейных перемещений измерительного стержня в пропорциональное угловое перемещение стрелки от-счетного устройства.
Индикатор состоит из цилиндрического корпуса со встроенным часовым механизмом; циферблата с круговой шкалой, установленного внутри ободка; двух втулок, расположенными в диаметральной плоскости корпуса и служащих направляющими для измерительного стержня с измерительным наконечником. Измерительный стержень передает измеряемое значение параметра через часовой механизм стрелке. Совмещение стрелки с любым делением шкалы циферблата (настройка на нуль) производится посредством ободка.

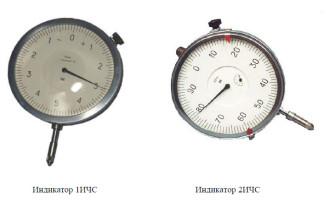

Число модификаций индикаторов - 2 (1ИЧС, 2ИЧС).
Индикаторы отличаются друг от друга диапазоном измерений, ценой деления, нормируемой погрешностью и наличием указателя числа оборотов. Индикатор 1ИЧС в станке ЗА 423 применяется с рычагом при соотношении плеч 1:10. Индикатор 2ИЧС оснащен указателями поля допуска.
| Наименование параметра | Модификация прибора | |
| 1ИЧС | 2ИЧС | |
| Диапазон измерений индикатора , мм | от минус 5 до плюс 5 ) от минус 0,5 до плюс 0,5 | от 0 до 5 |
| Цена деления шкалы, мм | 0,12) 0,01 | 0,01 |
| Наибольшая разность погрешностей индикатора, мм: - в пределах 0,1 мм на любом участке диапазона измерений - в пределах 1 мм на любом участке диапазона измерений - во всем диапазоне измерений индикатора | 0,006 0,010 | 0,006 0,010 0,015 |
| Размах показаний индикатора, мм, не более | 0,003 | |
| Вариация показаний индикатора, мм, не более | 0,003 | |
| Наибольшее измерительное усилие при прямом ходе, Н | 1,5 | |
| Колебание измерительного усилия при прямом или обратном ходе, Н, не более | 0,6 | |
| Колебание измерительного усилия при изменении направления движения измерительного стержня, Н, не более | 0,5 | |
| Габаритные размеры индикатора (длинахширинахвысота), мм, не более | 88х30х130 | |
| Масса, кг, не более | 0,35 | |
| Средний срок службы, лет, не менее | 5 | |
| Условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность воздуха, %, не более | от плюс 5 до плюс 35 80 | |
| 1) Диапазон измерений индикатора 1ИЧС может находиться на любом из пяти оборотов стрелки. 2) С учетом передаточного отношения рычага 1:10. | ||
Знак утверждения типа наносится на шкалу индикатора методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входят: индикатор, футляр, руководство по эксплуатации.
осуществляется по разделу 5 документа ИЧС.000 РЭ «Индикатор часового типа специальный ИЧС. Руководство по эксплуатации», утверждённому ГЦИ СИ ФБУ «Кировский ЦСМ» в декабре
2013 г.
Перечень эталонов, применяемых при поверке: приспособление с микрометрической головкой МГ Н25-1 ГОСТ 6507-90.
ИЧС.000 РЭ «Индикатор часового типа специальный ИЧС. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к индикаторам часового типа специальным ИЧС
ТУ 3942-010-60632410-2013 «Индикаторы часового типа специальные ИЧС. Технические условия».
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».
Индикаторы часового типа специальные ИЧС применяются вне сферы государственного регулирования обеспечения единства измерений.
