| Номер в госреестре | 17785-12 |
| Наименование СИ | Вискозиметры капиллярные автоматические |
| Обозначение типа СИ | VH мод. VH1, VH2 |
| Изготовитель | "Instrumentation Scientifique de Laboratoire" (ISL), Франция |
| Год регистрации | 2012 |
| Срок свидетельства | 27.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Вискозиметры капиллярные автоматические VH модификаций VH1, VH2 Назначение средства измерений
Вискозиметры капиллярные автоматические VH модификаций VH1, VH2 (далее вискозиметры) предназначены для измерения кинематической вязкости масел, углеводородов и других прозрачных и непрозрачных жидкостей ньютоновского типа.
Вискозиметры представляют собой стационарные приборы.
Конструктивно приборы состоят из электронного блока, термостатированной ванны с четырьмя вискозиметрами. В вискозиметре используются трубки типа Гуйона. Вязкость жидкости определяется временем ее истечения под действием силы тяжести через измерительный капилляр.
Для измерения времени истечения жидкости через капилляр используется оптический детектор, работающий в ближней инфракрасной области спектра. Он позволяет определять моменты прохождения испытуемой жидкости двух меток на вискозиметрической капиллярной трубке.
Вискозиметры снабжены системой автоматической промывки и сушки вискозиметриче-ских капиллярных трубок. В модификации VH1 для промывки применяется один растворитель. Модификация VH2 снабжена системой мойки двумя растворителями, что позволяет применять его для исследования жидкостей, требующих специальной промывки.

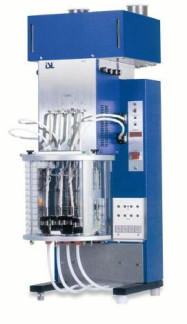

На рисунке 1 приведен внешний вид вискозиметров.
а) внешний вид вискозиметра капиллярного б) внешний вид вискозиметра капиллярного автоматического VH модификации VH1 автоматического VH модификации VH2
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| VH-PC | ISL VH-PC | 5.2.0 | 0127B66A-338D-11E0- 8BF9-00E02938B64 | md5 |
Вискозиметр управляется от внешнего компьютера. Программное обеспечение «ISL VH-PC» (далее ПО) является автономным, номер версии 5.2.0 предназначено для управления работой вискозиметра и процессом измерений, а также хранения и обработки полученных данных. ПО входит в комплект поставки вискозиметра и является его неотъемлемой частью.
Защита ПО от преднамеренных изменений осуществляется средствами операционной системы путем установки значений «Только для чтения» («Read only») свойств файлов и методов. Также ПО обеспечивает разграничение прав доступа к данным, методам и функциям. Защита ПО от непреднамеренного воздействия осуществляется функциями резервного копирования. Уровень защиты ПО «С» по МИ 3286-2010.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. К метрологически значимой части ПО СИ относятся файлы: Launch.exe.
| Наименование характеристики | Модификации | |
| VH1 | VH2 | |
| Диапазон измерений кинематической вязкости, мм2/с | от 3 до 2000 | |
| Пределы допускаемой относительной погрешности вискозиметра, % | ± 0,5 | |
| Диапазон рабочих температур жидкости, 0С | от минус 20 до + 100 | |
| Пределы допускаемой абсолютной погрешности измерения и поддер-0/'~' жания температуры, C | ± 0,01 | |
| Время истечения жидкости, с | от 30 до 200 | |
| Объем ванны термостата, л | 5 | |
| Габаритные размеры, мм: длина | 300 | 300 |
| ширина | 450 | 450 |
| высота | 820 | 870 |
| Масса, кг | 28 | 35 |
| Срок службы, лет | 10 | |
| Наработка на отказ, ч | 30000 | |
| Частота питания, Гц | от 50 до 60 | |
| Потребляемая мощность, В • А | 600 | |
| Условия эксплуатации: диапазон температуры окружающей среды, С | от 5 до 35 | |
| диапазон относительной влажности, % | от 20 до 80 | |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации вискозиметров и на панель вискозиметра в виде наклейки.
Основной комплект включает:
- вискозиметр;
- руководство по эксплуатации;
- методику поверки МП 2302-0005-2011;
- программное обеспечение «ISL VH-PC».
осуществляется по методике поверки МП 2302-0008-2011 «Вискозиметры капиллярные автоматические VH модификаций VH1, VH2. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2011 года.
Средства поверки:
ГСО вязкости нефтепродуктов (набор CVS: 01000-445), разработанные «Petroleum Analyzer Corporation GmbH» (Germany), с погрешностью 0,2 % или
Государственные стандартные образцы вязкости (ГСО РЭВ) в зависимости от рабочего диапазона вязкости и рабочей температуры, с погрешностью 0,2 %.
ГОСТ 33-2000 «Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости»;
ASTM D 445 «Метод определения кинематической вязкости прозрачных и непрозрачных жидкостей»
ISO 3104 «Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости»
Руководство по эксплуатации «Вискозиметры капиллярные автоматические VH модификаций VH1, VH2».
Нормативные и технические документы, устанавливающие требования к вискозиметрам капиллярным автоматическим VH модификаций VH1, VH2
Техническая документация фирмы-изготовителя.
выполнение работ по оценке соответствия промышленной продукции (нефтепродуктов) установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 20 |
| Поверителей | 5 |
| Актуальность данных | 05.12.2024 |
