Весы товарные тензометрические ВТТ, 18044-12

Назначение

Весы товарные тензометрические ВТТ предназначены для статического взвешивания

грузов.

Описание

Конструктивно весы состоят из грузоприемного устройства (ГПУ) с узлом встройки датчика весоизмерительного и блока весового БОС ДСТ ВП.

Весы имеют двухрамную конструкцию, что позволяет поставлять их заказчику в собранном виде. Верхняя рама является грузоприемным устройством, которое воспринимает нагрузку и передает ее через датчик весоизмерительный на нижнюю раму, являющуюся основанием весов. В весах используются датчики типа «single point».

По углам верхней рамы размещены ограничители, с помощью которых выставляются необходимые зазоры между верхней и нижней рамой. Ограничители защищают датчик от повреждений в случае чрезмерной нагрузки на один из углов ГПУ. Имеется также ограничитель в центре весов, предотвращающий поломку датчика при перегрузке весов.

Весы снабжены четырьмя регулируемыми опорами, с помощью которых обеспечивается горизонтальность установки весов и плотный контакт с поверхностью пола.

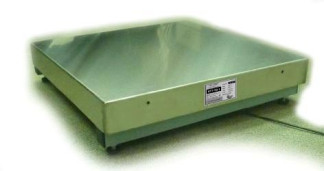

Внешний вид весов ВТТ показан на рисунке 1.

Управление процессом взвешивания осуществляется при помощи блока весового БОС ДСТ ВП, основой конструкции которого является корпус размером 300 х 200 х 80 мм, состоящий из коробки и крышки. Крышка крепится к коробке четырьмя винтами и имеет специальное резиновое уплотнение.

На нижнюю панель коробки вынесен разъем «ДСТ» для подключения к БОС ДСТ ВП тензодатчика. Кроме того, на нижней панели корпуса расположены разъем сетевого питания «~220», держатель предохранителя «1 А», тумблер включения напряжения питания сети «Вкл.» и разъем последовательного интерфейса «RS-232C».

На крышке БОС ДСТ ВП располагается плата индикации и три кнопки управления прибором: «——0——», «Тара» и «Брутто/Нетто».

Плата микропроцессора закреплена на стойках на дне коробки. Там же установлен трансформатор питания. Соединение платы процессора с платой индикации осуществляется с помощью плоского шлейфа, а соединение разъемов нижней панели с платами - с помощью объемного монтажа.

В весах используются датчики сило- и весоизмерительные тензорезисторные Т60А и Т50 (Госреестр № 36963-08).

Внешний вид блока весового БОС ДСТ ВП показан на рисунке 2.

фьосдствп    О

Рисунок 2 - Внешний вид блока весового БОС ДСТ ВП

Принцип работы весов основан на воздействии массы груза на грузоприемное устройство (ГПУ) весов. В результате этого воздействия выходной электрический сигнал тензодат-чика изменяется пропорционально массе груза. Сигнал с тензодатчика поступает на блок весовой БОС ДСТ ВП, в котором преобразуется в цифровой код, многократно усредняется, обрабатывается, и значение массы груза индицируется на цифровом табло прибора.

Информация о массе по последовательному интерфейсу RS-232 (RS-485) может быть передана на ПЭВМ, а так же распечатана на принтере.

Весы модификаций ВТТ-150, ВТТ-300 выпускаются двухинтервальными, весы модификаций ВТТ-20 ВТТ-50 ВТТ-100 ВТТ-200 ВТТ-500 выпускаются однодиапазонными.

Программное обеспечение

Программное обеспечение (ПО) ВТТ реализовано аппаратно и является встроенным. ПО ВТТ согласно МИ 3286-2010 разделяется на метрологически значимую часть, которая реализована в весоизмерительной части БОС ДСТ ВП; и метрологически незначимую часть, к которой относятся функции ПО, отвечающие за пользовательский интерфейс, вспомогательные и служебные операции.

БОС ДСТ ВП, как составная часть ВТТ со встроенным ПО, соответствует требованиям п. 5.5 ГОСТ Р 53228-2008 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО. Корпус БОС ДСТ ВП

опломбирован заводской голографической наклейкой, которая разрушается при попытке ее изъятия (схема опломбирования показана на рис.3). ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Номер версии основной программы БОС ДСТ ВП отображается при включении на его индикаторе. Кроме того, номер версии основной программы БОС ДСТ ВП должен быть отображен на наклейке, помещенной на корпусе микроконтроллера, расположенного внутри корпуса БОС ДСТ ВП и не может быть изменен без нарушения пломбы.

Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «А».

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Технические характеристики

Таблица 2

Знак утверждения типа

наносится на эксплуатационную документацию и на фирменную табличку, расположенную на грузоприемном устройстве.

Комплектность

Таблица 3

Поверка

осуществляется по документу ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение Н «Методика поверки весов»).

Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в пункте «Технические характеристики» руководства по эксплуатации на весы.

Основные средства поверки: гири, соответствующие классам точности М1 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

Весы товарные тензометрические ВТТ. Руководство по эксплуатации ЭВ ВТ 03.00.00 РЭ.

Нормативные и технические документы, устанавливающие требования к весам товарным тензометрическим ВТТ

1.    ТУ 4274-028-45081993-12 «Весы товарные тензометрические ВТТ. Технические условия».

2.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
