Измерители скорости потока D-FL 100, 18069-12

18069-12
Для измерений скорости потока, объема и объемного расхода (массы и массового расхода) газов в вентиляционных трубопроводах в системах контроля промышленных выбросов в атмосферу.
Документы
Карточка СИ
Номер в госреестре 18069-12
Наименование СИ Измерители скорости потока
Обозначение типа СИ D-FL 100
Изготовитель "DURAG GmbH", Германия
Год регистрации 2012
Срок свидетельства 09.07.2017
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Измерители скорости потока D-FL 100 (далее - измерители) предназначены для измерений скорости потока и определения объема и объемного расхода (массы и массового расхода) газов (в т. ч. расхода, приведенного к стандартным условиям) в газоходах систем вентиляции, подачи воздуха, эвакуации дымовых газов, а так же в газоходах технологического назначения.

Описание

В основу работы измерителей скорости потока D-FL 100 положено уравнение Бернулли для неразрывных газовых потоков. Разность давлений, возникающая в приемнике полного и статического давлений (зонде), который вводится в трубопровод, пропорциональна квадрату скорости газового потока. Обработка измерительной информации осуществляется с помощью микропроцессорного устройства сбора и обработки информации D-FL 100-10, которое рассчитывает объемный и массовый расход, объем и массу газа на основании измерительной информации, поступающей и от преобразователей дифференциального давления, абсолютного давления и температуры и плотности газа в стандартных условиях (вводится вручную), в соответствии с МИ 2667-04 ГСИ «Расход и количество жидкостей и газов. Методика выполнения измерений с помощью осредняющих трубок. Основные положения».

Измерители выпускаются моделей D-FL 100-I, D-FL 100-II и D-FL 100-III. Модель D-FL 100-III имеет длину зонда более 4000 мм, отличается от модели D-FL 100-I тем, что в состав последней входят преобразователь диф. давления и преобразователи для измерений температуры и абсолютного давления в месте установки зонда. В качестве преобразователей дифференциального давления, температуры и абсолютного давления используются различные измерительные преобразователи с токовым выходом 4-20 мА, сертифицированные в РФ, имеющие пределы допускаемой погрешности в соответствии с настоящим описанием типа, которые подключаются к устройству D-FL 100-10, с характеристиками не хуже приведенных ниже.

Зонд конструктивно выполнен в виде трубки специальной формы, состоящей из двух отделенных друг от друга камер с отверстиями для отбора давления (впереди - полного, сзади

- статического), между которыми при наличии газового потока возникает разность давлений.

Прямые участки от места установки D-FL 100 до местного сопротивления должны иметь длину в соответствии с МИ 2667-04.

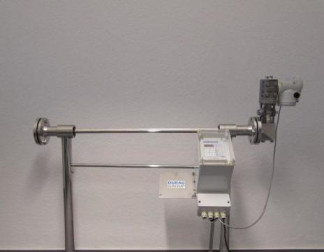

Внешний вид измерителя показан на рисунке 1

Программное обеспечение

Измерители имеют встроенное программное обеспечение, предназначенное для сбора, сохранения, удаления данных из памяти измерителей и расчета объемного и массового расхода, расхода и объема газа в соответствии с МИ 2667-04 ГСИ «Расход и количество жидкостей и газов».

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

D-FL 100-10

FL

2.0a

0x78D0

Простое суммирование*

*Расчет контрольной суммы осуществляется простым последовательным сложением всех битов кода и затем последние 16 значащих бит суммы (4 шестнадцатеричных числа) принимаются в качестве контрольной суммы.

Нормирование метрологических характеристик измерителя проведено с учетом того, что программное обеспечение является неотъемлемой частью измерителя.

Уровень защиты программного обеспечения по МИ 3286-2010 - А.

Технические характеристики

Диапазон измерений скорости газового потока в рабочих условиях, м/с 3 - 40 Диапазон измерений объемного расхода (в зависимости от диаметра условного прохода трубопровода), м3/ч    1,4-103 - 4,5-106

Пределы допускаемой относительной погрешности измерений объемного расхода (объема), %    5G = ±

/ 40 л2

Jj

+

где 5S -относительная погрешность измерений площади сечения трубопровода, % V- ^орость газового потока, м/с

Пределы допускаемой относительной погрешности измерений массового расхода (массы), % 5М = ±„

'40v

+ 1

1

V, ( s )2+()2

где 5р -относительная погрешность измерений плотности газа, %

Пределы допускаемой абсолютной погрешности при измерении скорости газового потока в рабочих условиях, м/с    ± 0,4

Пределы допускаемой относительной погрешности преобразования значений объема и расхода в рабочих условиях к стандартным, %    ± 0,5

Диапазон измерений преобразователя диф. давления (СИ, применяемых совместно с измерителем), Па    0-20000

Пределы допускаемой приведенной погрешности при измерении диф. давления преобразователем давления, (СИ, применяемых совместно с измерителем) , %    ± 0,25 Диапазон измерений температуры газового потока термометром сопротивления, (СИ, применяемых совместно с измерителем), °С 0 - 400

Пределы допускаемой абсолютной погрешности при измерении температуры газового потока термометром сопротивления, (СИ, применяемых совместно с измерителем), 0С ± 0,5

Диапазон измерений абсолютного давления газового потока преобразователем абсолютного давления, (СИ, применяемых совместно с измерителем), кПа    90 - 130

Пределы допускаемой приведенной погрешности при измерении абсолютного давления газового потока преобразователем абсолютного давления, (СИ, применяемых совместно с измерителем), %    ± 0,25

Погрешность преобразования входных электрических сигналов в значения скорости (расхода), приведенных к стандартным условиям    ± 0,5 Г абаритные размеры различных моделей зонда представлены в таблице 1.

Таблица 1.

Комплектность

Измеритель скорости потока D-FL 100, модель:

-    D-FL 100-I или

-    D-FL 100-II (в комплекте с преобразователями диф. давления, температуры и абсолютного давления) или

-    D-FL 100-III (в комплекте с преобразователями диф. давления, температуры и абсолютного давления)

1 шт.

Устройство сбора и обработки информации D-FL 100-10

1 шт.

Габаритные размеры устройства сбора и обработки информации D-FL 100-10.

(длина, ширина, высота), мм, не более    246; 135; 250

Масса устройства сбора и обработки информации D-FL 100-10, кг, не более 5,0 Потребляемая мощность, В-А , не более    10

Напряжение питания переменного тока частотой (50 ±1) Гц, В    230 ± 10

Условия эксплуатации:

температура окружающей среды °С    от минус 20 до 50

Срок службы, лет, не менее    8

Средняя наработка на отказ, ч    35200

Модель зонда

Длина зонда, мм

Размеры поперечного сечения зонда, мм

Sonde I

400-2000

22х23,9

Sonde II

2000-4000

50х53,4

Sonde III

> 4000 (в зависимости от размеров газохода в месте установки)

90х100

Знак утверждения типа

Знак утверждения типа наносят на титульный лист Руководства по эксплуатации измерителей скорости потока D-FL 100 методом печати и на лицевую панель устройства D-FL 100-10 методом наклейки.

Руководство по эксплуатации

1 шт.

Методика поверки МП 2550-0183-2011

1 шт.

Поверка

осуществляется по документу МП 2550-0183-2011 «Измерители скорости потока D-FL 100. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 30. 01. 2012 г.

Основные средства поверки:

рулетки измерительные металлические 2-го класса точности; штангенциркуль 1-го класса точности; стенд СКС-6

Сведения о методах измерений

Методы измерений изложены в МИ 2667-11 ГСИ «Расход и количество жидкостей и газов. Методика выполнения измерений с помощью осредняющих трубок. Основные положения».

Нормативные и технические документы, устанавливающие требования к измерителям скорости потока D-FL 100

ГОСТ 8.542-86. «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».

Техническая документация фирмы - изготовителя.

Рекомендации к применению

выполнение государственных учетных операций.
