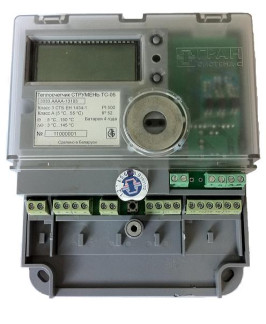

Теплосчетчики Струмень ТС-05, 18245-12

Обозначение

исполнений

теплосчетчика

Количество и тип измерительного контура, указание места установки ППР

1

2

Струмень ТС-05 20*

Один измерительный контур - тупиковая горячеводная система (ГВС).

Струмень ТС-05 30

Один измерительный контур - закрытая система теплоснабжения, ИИР в прямом потоке.

Струмень ТС-05 40

Один измерительный контур - закрытая система теплоснабжения, ИИР в обратном потоке.

Струмень ТС-05 50*

Один измерительный контур - открытая система теплоснабжения, ИИР в прямом и обратном потоках.

Струмень ТС-05 Х1*

Два измерительных контура:

1-й    - тупиковая ГВС или закрытая система теплоснабжения, ИИР в прямом (обратном) потоке;

2-й    - измерение объема от дополнительного ПНР.

Струмень ТС-05 ХХ*

Два измерительных контура:

1-й, 2-й - тупиковая ГВС или закрытая система теплоснабжения, ППР в прямом (обратном) потоке.

Струмень

ТС-05-51*

Два измерительных контура:

1-й    - открытая система теплоснабжения, ППР в прямом и обратном потоках;

2-й    - измерение объема от дополнительного НИР.

1

2

Струмень

ТС-05-5Х*

Два измерительных контура:

1-й    - открытая система теплоснабжения, ППР в прямом и обратном потоках;

2-й    - тупиковая ГВС или закрытая система теплоснабжения, ППР в прямом (обратном) потоке.

Струмень

ТС-05-55*

Два измерительных контура:

1-й, 2-й - открытая система теплоснабжения, Ш1Р в прямом и обратном потоках.

Струмень

ТС-05-Х11*

Три измерительных контура:

1-й    - тупиковая ГВС или закрытая система теплоснабжения, Ш1Р в прямом (обратном) потоке;

2-й,    3-й - измерение объема от дополнительного Ш1Р.

Струмень

ТС-05-ХХ1*

Три измерительных контура:

1-й, 2-й - тупиковая ГВС или закрытая система теплоснабжения, Ш1Р в прямом (обратном) потоке;

3-й - измерение объема от дополнительного Ш1Р.

Струмень

ТС-05-ХХХ*

Три измерительных контура:

1-й, 2-й, 3-й - тупиковая ГВС или закрытая система теплоснабжения, Ш1Р в прямом (обратном) потоке.

Струмень

ТС-05-511*

Три измерительных контура:

1-й    - открытая система теплоснабжения, ППР в прямом и обратном потоках;

2-й,    3-й - измерение объема от дополнительного Ш1Р.

Струмень

ТС-05-5Х1*

Три измерительных контура:

1-й    - открытая система теплоснабжения, ППР в прямом и обратном потоках;

2-й    - тупиковая ГВС или закрытая система теплоснабжения, Ш1Р в прямом (обратном) потоке;

3-й    - измерение объема от дополнительного 1ШР.

Струмень

ТС-05-5ХХ*

Три измерительных контура:

1-й    - открытая система теплоснабжения, ППР в прямом и обратном потоках;

2-й,    3-й - тупиковая ГВС или закрытая система теплоснабжения, Ш1Р в прямом (обратном) потоке.

Струмень

ТС-05-Х111*

Четыре измерительных контура:

1-й    - тупиковая ГВС или закрытая система теплоснабжения, Ш1Р в прямом (обратном) потоке;

2-й,    3-й, 4-й - измерение объема от дополнительного Ш1Р.

Струмень

ТС-05-

ХХ11*

Четыре измерительных контура:

1-й, 2-й - тупиковая ГВС или закрытая система теплоснабжения, Ш1Р в прямом (обратном) потоке;

3-й, 4-й - измерение объема от дополнительного Ш1Р.

Струмень

ТС-05-ХХХ1*

Четыре измерительных контура:

1-й, 2-й, 3-й - тупиковая ГВС или закрытая система теплоснабжения, Ш1Р в прямом (обратном) потоке;

4-й - измерение объема от дополнительного Ш1Р.

Струмень

ТС-05-

ХХХХ

Четыре измерительных контура:

1-й, 2-й, 3-й, 4-й - тупиковая ГВС или закрытая система теплоснабжения, Ш1Р в прямом (обратном) потоке.

Примечания:

* исполнения теплосчетчика, в которых предусмотрена возможность программирования или измерения температуры холодной воды (тупиковая ГВС и открытая система теплоснабжения); «Х» - система теплоснабжения, может выбираться в зависимости от выбранного вида теплоснабжения (2, 3 или 4).

0

Х

Х

1

1

1

2

2

2

3

3

3

4

4

4

5

Х

Х

Количество ППР в контуре

Тип измерительного контура

1

Тупиковая ГВС

1

Закрытая система, ППР в прямом потоке

1

Закрытая система, ППР в обратном потоке

2

Открытая система

Количество ППР в контуре

Тип измерительного контура

Контур отсутствует

1

Измерение объема от дополнительного ППР

1

Тупиковая ГВС

1

Закрытая система, ППР в прямом потоке

1

Закрытая система, ППР в обратном потоке

2

Открытая система

Ду ППР для 1-го, 2-го, 3-го и 4-го измерительных контуров

Условные обозначения ППР

1

A - Ду 15

D - Ду 32

E - Ду 40

Х - ППР отсутствует

Наименование параметра

Обозначение

Единица измерения

Тепловая энергия

Q

GJ (kWh)

Тепловая мощность

Р

kW

Накопленный объем теплоносителя

V

m3

Накопленная масса теплоносителя

М

t

Объемный расход теплоносителя

G

m3/h

Массовый расход теплоносителя

G

t/h

Температура теплоносителя

t

°C

Разность температур теплоносителя

At

К

Давление теплоносителя

р

kPa

Время наработки

ТW

h

Время работы с ошибками

ТF

h

Код ошибки или предупреждения

F

-

Индикация наличия ошибки в контуре ТС

!

-

Вес импульса ППР

dV

l/imp

Диаметр условного прохода ПНР

du

-

Наименование

программного

обеспечения

Идентиф икационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

FW TC05 107.txt

БУ.СИФП.00070-01

1.XX

Ox6A22

CRC16 (0X11021)

Наименование параметра

Значение параметра

- количество каналов измерения тепловой энергии

от 1 до 4

- диапазон измерения температур теплоносителя, °С

от 5 до 150

- диапазон измерения разности температур теплоносителя Д0, °С (К)

от 3 до 145

- класс теплосчетчика по ГОСТ Р ЕН 1434-1-2006

3

Наименование параметра

Значение параметра

- пределы допускаемой относительной погрешности каждого измерительного канала ТС при измерении тепловой энергии Е, %

Е=±(4+4-Д0мин./ A0+0,05qp/q), где Д0 и Д0мин. - значение разности температур и его наименьшее значение, °С; q и qp - текущее значение расхода теплоносителя и его постоянное значение, м3/ч

- пределы допускаемой относительной погрешности ТВ, для каждого измерительного канала, при вычислении тепловой энергии Ес, %

E с = ±(0,5+Д0мин./Д0)

- пределы допускаемой относительной погрешности измерения разности температур теплоносителя комплекта ТСП, подобранным в пару Et, %

Et = ±(0,5+3-Д0мин./Д0)

- пределы допускаемой относительной погрешности Ш1Р при измерении объема теплоносителя Ef, %

Ef = ±(3+0,05qp/q)

- класс исполнения теплосчетчика по условиям окружающей среды по ГОСТ Р ЕН 1434-1-2006

А

- класс по способу защиты от поражения электрическим током по ГОСТ Р 51350-99

III

-    степень защиты оболочки по ГОСТ 14254-96

-    ТВ

-    Ш1Р

IP 52 IP 54

- масса ТВ, кг, не более

1,0

- значение максимального давления теплоносителя, МПа, не менее

1,6

-    максимальная температура теплоносителя для ППР, °C:

-    СВГ-15И

-    СВ-32И, СВ-40И

90

130

- цифровой интерфейс в зависимости от модификации

M-BUS, Я8-232С или RS-485

- оптический порт

по рекомендации ГОСТ Р МЭК 61107-2001

- скорость обмена по оптическому интерфейсу, бит/с

2400

- диапазон температуры окружающего воздуха в рабочих условиях, °С

от 5 до 55

- диапазон температуры окружающего воздуха при транспортировании, °С

от минус 20 до 55

- средний срок службы ТС, не менее, лет

12

- средняя наработка на отказ, не менее, ч

33 000

Тип

Ду,

Значения расходов теплоносителя, м3/ч

Вес импульса,

счетчика

мм

qi

0,1qp ( qt)

qp

qs

W, л/имп.

СВГ-15И

15

0,03

0,15 (0,12)

1,5

3,0

1

СВ-32И

32

0,24

0,6 (0,48)

6,0

12,0

10

СВ-40И

40

0,4

1,0 (0,8)

10,0

20,0

10

Обозначение

Наименование

Количество

Примечание

СИФП 70.00.000

Теплосчетчик «Струмень ТС-05» в составе:

-    тепловычислитель;

-    первичные преобразователи расхода;

-    термопреобразователи сопротивления типа КТСП-Н или ТСП-Н

1

*

*

По заказу

СИФП 70.00.000 ПС

Теплосчетчик «Струмень ТС-05». Паспорт

1

СИФП 70.00.000 РЭ

Теплосчетчики «Струмень ТС-05». Руководство по эксплуатации

1

МИ. МН 500 -98

Теплосчетчики «Струмень ТС-05». Методика поверки

1

СИФП 70.00.000 И1

Теплосчетчики «Струмень ТС-05». Руководство оператора по работе с последовательным каналом связи

По заказу

СТРЭ.407372.108

Упаковка

1

* -Тип и количество определяется исполнением теплосчетчика и договором на поставку.
