| Номер в госреестре | 18305-16 |
| Наименование СИ | Спиртомеры оптические |
| Обозначение типа СИ | ИКОНЭТ-М |
| Изготовитель | Акционерное общество «Сигма-Оптик» (АО «Сигма-Оптик»), г. Москва, г. Зеленоград |
| Год регистрации | 2016 |
| Срок свидетельства | 28.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спиртомеры оптические «ИКОНЭТ-М» (далее спиртомеры) предназначены для измерений объемной доли этилового спирта (крепости) в водно-спиртовых и многокомпонентных спиртосодержащих растворах.
Спиртомеры являются автоматическими электронными приборами, реализующими следующие функции: измерение объемной доли этилового спирта в водно-спиртовых и многокомпонентных спиртосодержащих растворах, отображение результатов измерений на дисплее, запись и хранение результатов измерений.
Принцип действия спиртомера основан на сравнении коэффициентов поглощения исследуемого раствора и водно-спиртового раствора, принятого за опорный. Измерение поглощения осуществляется в оптической двухкамерной кювете, устанавливаемой в оптическое отделение спиртомера. Один канал кюветы (опорный) заполнен водно-спиртовым раствором с известной объемной долей этилового спирта и опломбирован, в другой (измерительный) канал через штуцер заливается исследуемый раствор.
Объемная доля этилового спирта в измеряемом растворе рассчитывается по алгоритму, заложенному в программном обеспечении спиртомера и отображается на дисплее.
Конструктивно спиртомер состоит из измерительного блока и набора кювет с различными эталонными водно-спиртовыми растворами.

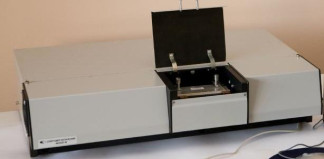

Внешний вид спиртомеров с указанием мест нанесения знака утверждения типа и пломбирования приведены на рисунке 1.
Места
пломбирования
Место
нанесения
знака
утверждения
типа
Наименование программного обеспечения (ПО) - Измеритель концентрации этанола. Идентификационные данные (признаки) ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ИКОНЭТ-М |
| Номер версии (идентификационный номер) ПО | v 2.1 (и выше) |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2
| Диапазон измерении объемной доли этилового спирта1, % | от 3,0 до 97,0 |
| Пределы допускаемой абсолютной погрешности измерения объемной доли этилового спирта, % | ±0,05 |
| Объем анализируемой пробы, см3, не более | 15 |
| Время установления рабочего режима, мин, не более | 30 |
| Время одного измерения (без заполнения кювет), мин, не более | 1 |
| Время непрерывной работы, ч, не менее | 8 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - измерительного блока - кюветы | 680x450x150 132x53x53 |
| Масса, кг, не более: - измерительного блока - кюветы | 20,00 0,88 |
| Напряжение питающей сети, В | от 187 до 242 |
| Частота питающей сети, Гц | 50±1 |
| Потребляемая мощность, В • А, не более | 100 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +30 от 30 до 80 от 84 до 106,7 |
| 1 Полный рабочий диапазон измерений спиртомера определяется как совокупность рабочих диапазонов всех кювет, входящих в его комплект | |
наносится на переднюю панель спиртомера в виде наклейки и в левом верхнем углу титульного листа руководства по эксплуатации типографским способом.
Комплект поставки спиртомеров приведены в таблице 3. Таблица 3
| Наименование | Обозначение | Количество, шт. |
| 1 Спиртомер оптический «ИКОНЭТ-М» | СЕАН.414221.002 | 1 |
| 2 Кабель сетевой 220 В, длина 1,8 м | PC-186-VDE (SCZ-1) | 1 |
| 3 Кювета | СЕАН.414213.005 | 3 |
| 4 Подставка под кювету | СЕАН.301318.009 | 1 |
| 5 Футляр для кювет | 1 | |
| 6 Руководство по эксплуатации | СЕАН.414221.002 РЭ | 1 |
| 7 Методика поверки | СЕАН.414221.002 МП | 1 |
| 8 Флеш-диск с программным обеспечением | 1 |
осуществляется по документу СЕАН.414221.002 МП «Спиртомеры оптические «ИКОНЭТ-М». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 17.02.2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
- ареометры для спирта АСП - рабочие эталоны 1-го разряда ТУ4321-017-07609129-2004, рег. № 9293-07, диапазон измерений от 0 до 20 % об., пределы допускаемой погрешности ±0,02 % об.; диапазон измерений от 20 до 100 % об., пределы допускаемой погрешности ±0,01 % об.;
- термометр ртутный стеклянный лабораторный по ГОСТ 28498-90, рег. № 303-91, диапазон измерения от 0 до 55 °С, цена деления 0,1 °С;
- спирт этиловый ректификованный высшей очистки по ГОСТ Р 5962-2013;
- вода дистиллированная по ГОСТ 6709-72.
Спиртомер оптический «ИКОНЭТ-М». Руководство по эксплуатации СЕАН.414221.002
РЭ.
1 ГОСТ 22729-84. Анализаторы жидкостей. ГСП. Общие технические условия.
2 Спиртомер оптический «ИКОНЭТ-М». Технические условия СЕАН.414221 002 ТУ.
