Счетчики газа Г6 "Берестье", 18442-20

Назначение

Счетчики газа Г6 «Берестье» (далее счетчики) предназначены для измерения израсходованного количества (Q) природного газа по ГОСТ 5542-2014 в пределах избыточного давления (0,4 - 10) кПа или паров сжиженного углеводородного газа по ГОСТ 20448-2018, а также других неагрессивных газов, применяемых в бытовых и производственных целях.

Описание

Счётчики газа Г6 выпускаются следующих модификаций Г6, Г6Т, Г6Э и Г6ЭТ. Счётчик Г6 с механическим отсчетным устройством и с электронным отсчетным устройством Г6Э состоит из герметичного металлического корпуса, две половины которого соединяются между собой обечайкой, измерительного механизма, смонтированного внутри корпуса, и счётного механизма. Газ, проходящий через счётчик, заполняет поочерёдно две камеры и придаёт возвратно-поступательное движение мембранам, которые посредством рычажной передачи приводят во вращение кулачковый механизм.

Кулачковый механизм обеспечивает золотниковое распределение газа по четырём камерам и через привод передаёт вращение на цифровой счётчик, пропорционально количеству прошедшего газа.

Счётчик Г6Т и Г6ЭТ имеет в конструкции дополнительно биметаллический температурный компенсатор, установленный на измерительном механизме. Спиральный биметаллический элемент воздействует на механизм перемещения диафрагм измерительных камер, тем самым корректируются показания объёма газа в зависимости от температуры окружающей среды. Регистрируемый в счётном механизме объём газа соответствует базовой температуре 20 °С.

Коррекция по температуре осуществляется в диапазоне от минус 20 °С до плюс 35 °С.

В счетчике Г6ЭТ1 программный модуль электронного отсчетного устройства вычисляет значение прошедшего через счетчик объёма газа, приведенного к температуре 20 °С, и выводит на экран показывающего устройства с нарастающим итогом.

Электронное отсчетное устройство обеспечивает ведение архивов:

-    показаний на начало суток;

-    показаний на начало месяца;

-    показаний на начало года.

Электронное отсчетное устройство обеспечивает ведение журналов:

-    изменение настроек счетчика;

-    попытки несанкционированного доступа;

-    самодиагностики.

Архивы и журналы хранятся в энергонезависимой памяти и доступны для считывания через интерфейс удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

1    - Типоразмер:

6,0 - Г6,0;

2    - Тип отсчетного устройства:

-    механическое;

Э - электронное;

3    - Наличие температурного компенсатора:

-    температурный компенсатор отсутствует;

Т - с температурным компенсатором;

4    - Тип температурного компенсатора:

-    биметаллический механический температурный компенсатор;

1 - электронный температурный компенсатор;

5    - Тип примененного преобразователя:

О - термокомпенсированный с оптическим преобразователем;

W - термокомпенсированный с преобразователем на эффекте Виганда;

M - термокомпенсированный с магниторезистивным преобразователем;

6    - Направление потока газа:

ЛП - слева направо;

ПЛ - справа налево;

7    - Наличие детектора внешнего магнитного поля:

-    детектор воздействия внешним магнитным полем отсутствует;

H - с детектором воздействия внешнего магнитного поля;

8    - Интерфейс связи:

232 - интерфейс RS-232;

485 - интерфейс RS-485;

CAN - интерфейс CAN;

MB - интерфейс M-Bus;

P433/n - радиоинтерфейс 433 МГц, где n - номер модуля интерфейса (от 1 до 9); Р868/п - радиоинтерфейс 868 МГц, где n - номер модуля интерфейса (от 1 до 9); Р2400/п - радиоинтерфейс 2400 МГц, где n - номер модуля интерфейса (от 1 до 9);

G/1 - радиоинтерфейс GSM/GPRS;

9    - Импульсный выход:

-    импульсный выход отсутствует;

ТМ - наличие импульсного выхода.

Один импульс механического отсчетного устройства соответствует объёму 0,01 м3.

Один импульс электронного отсчетного устройства в поверочном режиме соответствует объёму 0,001 м3.

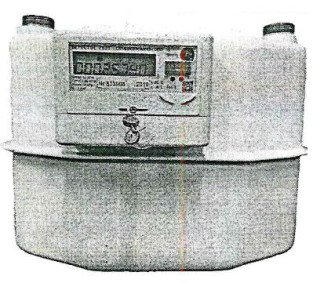

Общий вид счетчиков представлен на рисунке 1.

общий вид счетчика Г6Э    общий вид счетчика Г6

Места опломбирования счетчиков изображены на рисунке 2.

Клеймо задода изготодитвля    ____ Клеймо поберитвля

Рисунок 2 - Схема опломбирования счетчика, обозначение мест нанесения знака

поверки

Программное обеспечение

Счетчики Г6Э и Г6ЭТ содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.

Номер версии и цифровой идентификатор ПО отображается в меню счетчика при помощи конфигурационного программного обеспечения.

Идентификационные данные ПО счетчиков представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на щитке счётного механизма любым методом, обеспечивающим качество печати, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.324-2002 «ГСИ. Счётчики газа. Методика поверки». Основные средства поверки:

- установка поверочная расходомерная, диапазон измерений расхода воздуха от 0,012 Оном до Омакс, основная относительная погрешность: от Омин до 0ДОШм ±1 %, св. 0ДОШм до Омакс ±0,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на пломбу счетного механизма счетчика и в раздел 9 руководства по эксплуатации в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы
