Скобы 4154, 18579-15

Скобы модели 4154 (в дальнейшем - скобы) предназначены для измерений наружных диаметров подступичных частей железнодорожных осей от 181 до 197 мм, а также для контроля овальности и конусообразности подступичных частей.
Документы
Карточка СИ
Номер в госреестре 18579-15
Наименование СИ Скобы
Обозначение типа СИ 4154
Изготовитель ООО "ИПФ "Робокон", г.Москва
Год регистрации 2015
Срок свидетельства 13.03.2020
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Скобы модели 4154 (в дальнейшем - скобы) предназначены для измерений наружных диаметров подступичных частей железнодорожных осей от 181 до 197 мм, а также для контроля овальности и конусообразности подступичных частей.

Описание

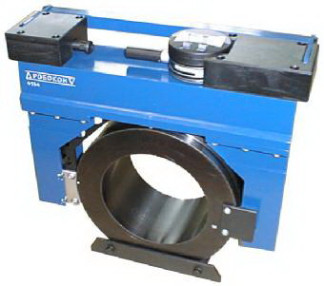

Конструктивно скоба оформлена в переносном исполнении и состоит из следующих основных частей: основания, на котором закреплены правая и левая стойка и отсчетное устройство (измерительная цифровая головка). В правой и левой стойке установлены плоские пружины, которые совместно с планками и угольником образуют плоско - пружинный параллелограмм.

На плоско - пружинном параллелограмме закреплена пятка, воздействующая на шток цифровой измерительной головки и кнопка, предназначенная для арретирования измерительного наконечника, установленного на угольнике. Прибор устанавливается на базирующую колодку с двумя постоянными магнитами, расположенную на правой стойке и пятку, установленную на основании скобы. Базирующая колодка и пятка образуют призму с углом 90°.

В скобах могут использоваться следующие виды отсчетных устройств с диапазоном измерений 0 - 25 мм и с шагом дискретности отсчета 0,001 мм: головки измерительные цифровые ABSOLUTE серии 543 модель ID-C (ГР № 54125-13); головки измерительные цифровые MarCator 1086 R, MarCator 1086 WR (ГР № 51231-12); головки измерительные цифровые S213/S, S213/P, S229/S, S229/P (ГР № 43766-10).

Технические характеристики

Таблица 1 Основные метрологические и технические характеристики скоб

Наименование параметра

Значение

Диапазон измерений наружных диаметров, мм

от 181 до 197

Пределы допускаемой абсолютной погрешности измерений скобы без учета погрешности отсчетного устройства, мм

± 0,005

Наружный диаметр установочной меры и его отклонение, мм

182-0,05

Габаритные размеры скобы, мм:

-    длина

-    ширина

-    высота

96

322

218

Масса скобы, кг

3,0

Диапазон рабочих температур, °С    от 15 до 35.

Относительная влажность воздуха, %    не более 80.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорт скоб типографским способом и на заднюю поверхность скобы методом наклейки.

Комплектность

Таблица 2. Комплектность средств измерений

Наименование

Кол-во

1

Скоба модели 4154

1 шт.

2

Отсчетное устройство

1 шт.

3

Мера установочная

1 шт.

4

Руководство по эксплуатации (включая методику поверки)

1 экз.

5

Паспорт

1 экз.

Поверка

поверка скоб производится в соответствии с разделом 5 «Методика поверки» Руководства по эксплуатации 4154.00.000РЭ, утвержденным ФГУП «ВНИИМС» 04 декабря 2014 г. Основные средства поверки:

-    меры длины концевые плоскопараллельные 2 класса точности по ГОСТ 9038-90;

-    машина оптико-механическая для измерения длин концевая ИЗМ-11 (Г осреестр № 1353-60).

Сведения о методах измерений

Сведения о методах измерений приведены в Руководстве по эксплуатации 4154.00.000РЭ.

Нормативные и технические документы, устанавливающие требования к скобам модели 4154

ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»

Технические условия 4154-121ТУ «Скобы модели 4154. Технические условия».

Рекомендации к применению
