Преобразователи вторичные цифровые Радон РИЦ, 18611-15

Назначение

Преобразователи вторичные цифровые РАДОН РИЦ (далее по тексту - преобразователи) предназначены для измерения унифицированного входного сигнала постоянного тока, поступающего от измерительных преобразователей давления, электрического питания преобразователей, непрерывного отображения измеряемого параметра (давления или его производных), задания начальных режимов индикации, а также формирования логических сигналов при отклонении измеряемого параметра (давления) от значений, задаваемых уставками.

Описание

Принцип действия преобразователей заключается в аналогово-цифровом преобразовании унифицированных сигналов с последующей обработкой.

Выходной ток от измерительного преобразователя давления (РАДОН-ВБ, Метран, Сапфир и т.п.) поступает на входной резистор преобразователя, на котором с помощью АЦП измеряется падение напряжения. Данные с АЦП поступают на микроконтроллер, который выполняет математическую обработку входного сигнала, формирует цифровые выходные сигналы с учетом памяти настроек. Выходной сигнал пропорциональный входному отображается на светодиодном индикаторе и параллельно может быть применен во внешних системах управления с использованием стандартных интерфейсов (ИРПС, RS232 или RS485).

Конструктивно преобразователи щитового исполнения представляют моноблок, выполненный из пластика. На передней панели прибора расположены светодиодные индикаторы и кнопки настройки и управления. На съёмной задней панели размещены клеммные блоки для подключения внешних электрических цепей. Для монтажа прибора на щите используются специализированные винтовые зажимы. Преобразователи настенного исполнения выполнены п пластмассовом корпусе. Плата управления и светодиодные индикаторы смонтированы на в крышке прибора, а плата блока питания и управляющих реле непосредственно в основании корпуса прибора. Связь между платами осуществляется посредством шлейфа. Подключение внешних цепей производится через резиновые кабельные вводы.

Кнопки управления служат для управления работой преобразователя и для ввода данных в память настроек. Для удобства пользователя с помощью кнопок управления во время работы преобразователя можно проконтролировать величину "сдвига" диапазона измерения и коэффициента умножения измеряемой величины на коэффициент, задаваемый пользователем в пределах 0,8..1,2 (например, для учета плотности измеряемой среды), а также рабочий диапазон преобразователя. Энергонезависимая память настроек предназначена для хранения настроек преобразователя.

Преобразователи имеют модификации, отличающиеся отсутствием (РАДОН РИЦ-1) или наличием одного (РАДОН РИЦ-1.1) или двух (РАДОН РИЦ-1.2) электромагнитных реле, предназначенных для управления исполнительными устройствами в цепях контроля и управления технологическими процессами в различных отраслях народного хозяйства.

Преобразователи щитового исполнения позволяют установку внутри корпуса платы связи, осуществляющей включение преобразователя в локальную сеть управления по последовательному интерфейсу RS232 или RS485.

По устойчивости к климатическим воздействиям преобразователи имеют исполнение ВЗ по ГОСТ Р 52931-2008, но для работы при температуре от 5 до 40 °С.

Степень защиты от воздействия пыли и воды по ГОСТ 14254-80:

-    преобразователей щитового исполнения - IP 20 или IP 54,

-    преобразователей настенного исполнения - IP 44.

По устойчивости к механическим воздействиям преобразователи имеют исполнение L1 по ГОСТ Р 52931-2008.

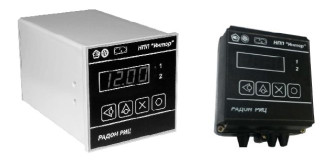

а) Преобразователь «Радон РИЦ»    б) Преобразователь «Радон РИЦ»

щитового исполнения    настенного исполнения

Рисунок 1 - Общий вид преобразователя «Радон РИЦ»

Для предотвращения доступа к элементам конструкции преобразователи настенного исполнения пломбируются изготовителем установкой мягкой пломбы в чашку винта в нижней части передней крышки корпуса. Преобразователи щитового исполнения пломбируются аналогичным способом на задней панели корпуса. Результаты поверки оформляются нанесением знака поверки в паспорт или свидетельство о поверке.

а) Место опломбирования преобразователя «Радон РИЦ» щитового исполнения а) Место опломбирования преобразователя «Радон РИЦ» настенного исполнения

Рисунок 2 - Место опломбирования преобразователя «Радон РИЦ»

Технические характеристики

Диапазон входного сигнала, мА    0..5 или 0..20 или 4..20

Пределы допускаемой приведенной погрешности, %

-    для входного сигнала (0..5) мА    ±0,1

-    для входного сигнала (0..20) и (4..20) мА    ±0,2 Выходное стабилизированное напряжение постоянного тока, В 24±2 или 36±2 Количество каналов управления:

-    РАДОН РИЦ-1    нет

-    РАДОН РИЦ-1.1    1

-    РАДОН РИЦ-1.2    2 Диапазон формирования уставок, % от диапазона измерения    от 5 до 95 Погрешность срабатывания уставок, % от диапазона измерений    ±0,5 Допускаемый коммутируемый ток

электромагнитного реле при напряжении 220 В, А, не более    3 Входное сопротивление, Ом, не более:

-    для входного сигнала (0..5) мА    500

-    для входного сигнала (0..20) и (4..20) мА    250 Сопротивление подключаемых внешних устройств контроля, Ом, не более:

-    для входного сигнала (0..5) мА    1000

-    для входного сигнала (0..20) и (4..20) мА    300 Разрядность цифрового индикатора    4 Время измерения, с, не более    0,5 Напряжение питания, В 220 (-15%, +10%) Потребляемая мощность, Вт, не более    7 Длина соединительной линии до преобразователя, м, не более    150 Габаритные размеры, мм, не более:

-    преобразователя настенного исполнения    130x105x65

-    преобразователя щитового исполнения    96x96x160 Масса преобразователя, кг, не более    1,2 Средняя наработка на отказ, часов    100 000 Средний срок службы, лет, не менее    12 Рабочие условия эксплуатации

-    температура окружающей среды, °С    от +5 до +40

-    относительная влажность при температуре +30°С, %, не более    95

-    атмосферное давление, кПа    от 84 до 106,7

Знак утверждения типа

наносится на лицевую панель преобразователя полиграфическим способом и на титульный лист паспорта методом печати.

Комплектность

В комплект поставки входят:

Преобразователь    1 шт.

Руководство по эксплуатации    1 экз.*

Паспорт    1 экз.

Плата связи    1 шт.**

* - допускается прилагать 1 экз. руководства по эксплуатации на партию из 10 преобразователей, поставляемых в один адрес ** - поставляется по заказу потребителя

Поверка

осуществляется в соответствии с документом 3210-039-31636677-98 РЭ, раздел 11, утвержденным ГЦИ СИ ВНИИМС в июле 1999 года.

Основные средства поверки:

-    калибратор программируемый П320, пределы калиброванных токов (1..100) мА, класс точности 0,01;

-    барометр М67, пределы измерений (610...900) мм рт. ст., погрешность измерений ±0,8 мм рт. ст.;

-    термометр ртутный стеклянный лабораторный, пределы измерений (0..55) °С, цена деления 0,1 °С, погрешность ±0,2 °С.

Сведения о методах измерений

приведены в разделе 11 руководства по эксплуатации (3210-039-31636677-98 РЭ).

Нормативные и технические документы, устанавливающие требования к преобразователям вторичным цифровым РАДОН РИЦ

1. 3210-039-31636677-98 ТУ "Преобразователь вторичный цифровой РАДОН РИЦ. Технические условия".
