Термопреобразователи сопротивления платиновые ТСП-08, 18695-15

Назначение

Термопреобразователи сопротивления платиновые ТСП-08 (далее - ТС) предназначены для измерений температуры масла подшипников, в том числе, в составе оборудования атомных станций (далее - АС) и атомных станций теплоснабжения (далее - АСТ).

Описание

Принцип действия ТС основан на зависимости сопротивления платинового термочувствительного элемента (далее - ЧЭ) от температуры ТС состоят из следующих основных элементов:

-    ЧЭ, выполненного в виде спирали из платиновой проволоки, помещенной в каналы керамического каркаса, к выводам керамического каркаса подпаяны никелевые проводники, изолированные керамическими трубками или жилы кабеля КНМСН 4х0,708;

-    защитной арматуры из стали марки 08Х18Н10Т или 12Х18Н10Т по ГОСТ 563272, состоящей из корпуса и головки с клеммником или разъемом (в зависимости от исполнения) для подключения линий связи.

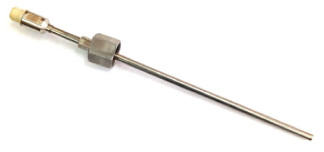

ТС имеют исполнения (фотографии ТС представлены на рисунках 1 и 2), отличающиеся друг от друга длиной и диаметром монтажной части, наличием защитной головки с клеммником или головки с разъемом.

Технические характеристики

Диапазон измеряемых температур ТС (в зависимости от назначения ТС), °С:

-    для использования на АЭС и АСТ:............................от минус 50 до плюс 100;

-    для общепромышленного применения:...............................от минус 50 до плюс 400

У словное обозначение номинальной статической характеристики

преобразования (далее - НСХ) ТС по ГОСТ 6651-2009:....................................................50П

Класс допуска по ГОСТ 6651-2009:.................................................................................В

Номинальное значение сопротивления ТС при 0 °С, Ом:.............................................50

Температурный коэффициент ТС, а, °С-1:..............................................................0,00391

Допуск, °С:...............................±(0,3+0,005|t|), где |t| абсолютное значение температуры

Диаметр монтажной части ТС, мм:................................................................7; 8

Длина монтажной части ТС, мм:..................................................................от 80 до 1000

Масса ТС в зависимости от исполнения, кг:..................................от 0,376 до 0,530

Время термической реакции в потоке воды, имеющем скорость от 0,3 до 1,0м/с, при котором изменение показаний составляет 63,2% полного изменения, с,

не более: ....................................................................................................................15

Электрическое сопротивление изоляции между ЧЭ ТС и защитной арматурой, МОм, не менее:

-    при температуре плюс (25±10) °С и относительной влажности

от 30 до 80 %.............................................................................................................................100;

-    при температуре плюс 35 °С и относительной влажности 98 %...........................0,5

Климатическое исполнение ТС - УХЛ4 по ГОСТ 15150-69, группа исполнения С2 по

ГОСТ Р 52931-2008.

ТС относится к категории I сейсмостойкости по НП-031-01 и выдерживает сейсмические нагрузки МР3 (7 баллов по шкале MSK-64 включительно).

ТС являются устойчивыми и прочными к воздействию синусоидальных вибраций, допустимых для группы исполнения V4 по ГОСТ Р 52931-2008, М5 по ГОСТ 30631-99.

Головки ТС защищены от проникновения внутрь пыли и воды. Степень защиты IP68 по ГОСТ 14254-96.

По помехоустойчивости (электромагнитной совместимости) ТС относятся к группе исполнения IV, критерий качества функционирования - А по ГОСТ Р 32137-2013.

ТС являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

Назначенный ресурс ТС, ч:.....................................................................40000.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность

Термопреобразователь сопротивления платиновый ТСП-08 (исполнение в соответствии с заказом).

Паспорт ТСП-08.000ПС «Термопреобразователь сопротивления платиновый» (на партию 25 шт. или меньшее количество при отправке в один адрес) - 1 шт.

Руководство по эксплуатации ТСП-08.000РЭ «Термопреобразователь сопротивления платиновый» (на партию 25 шт. или меньшее количество при отправке в один адрес) -

1 шт.

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    установка УТТ - 6ВМА:

1)    термостат паровой ТП - 1М;

2)    термостат нулевой ТН - 12.

-    цифровой прецизионный термометр DTI - 1000, диапазон измерения температуры от минус 50 до плюс 650 °С, предел основной допускаемой погрешности не более 0,1 °С;

-    преобразователь сигналов ТС и ТП прецизионный «ТЕРКОН», диапазон измеряемых сопротивлений от 0,0001 до 1000 Ом, предел основной допускаемой погрешности измерения сопротивления ± [0,0002 + 1 • 10-5R] Ом;

-    термометр сопротивления эталонный ЭТС-100, диапазон измерения температуры от 0до 420°С, III разряда;

Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения о методах измерений

приведены в соответствующем разделе Руководства по эксплуатации ТСП-08.000РЭ на ТС.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым ТСП-08

ГОСТ 6651-2009 ГСИ Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТСП - 08.000ТУ (ТУ 95 2735-98) Термопреобразователь сопротивления платиновый. Технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
