| Номер в госреестре | 18722-15 |
| Наименование СИ | Нутромеры |
| Обозначение типа СИ | 4153 |
| Изготовитель | ООО "ИПФ "Робокон", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 13.03.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры модели 4153 (далее по тексту - нутромеры), предназначены для измерений диаметра отверстий ступиц железнодорожных колес при обработке отверстий на станке в диапазоне размеров от 182 до 196 мм.

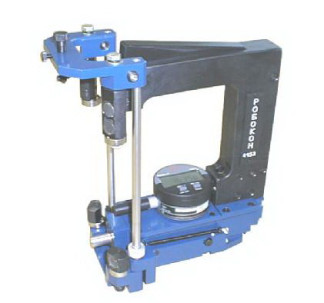

Нутромеры состоят из основания и корпуса, в котором установлены две втулки. Во втулках перемещаются скалки, на концах которых закреплены два корпуса, верхний и нижний. Верхний и нижний корпус образуют базирующую каретку, на которой закреплены четыре базирующих подшипника и четыре постоянных магнита. Постоянные магниты предназначены для базирования нутромера в измеряемом отверстии по базирующим роликам. Основание и корпус нутромера имеют возможность перемещаться по скалкам в вертикальном направлении вдоль измеряемого отверстия. На корпусе смонтированы следующие элементы: головка измерительная цифровая, измерительный шток, скоба с рычагом механизма арретирования, образующая рукоятку нутромера.
При воздействии на рычаг арретирования корпус с головкой измерительной цифровой и базирующая каретка перемещаются в горизонтальном направлении вдоль основания.
В нутромерах могут использоваться следующие виды отсчетных устройств с диапазоном измерений 0 - 25 мм и с шагом дискретности отсчета 0,001 мм: головки измерительные цифровые ABSOLUTE серии 543 модель ID-C (ГР № 54125-13); головки измерительные цифровые MarCator 1086 R, MarCator 1086 WR (ГР № 51231-12); головки измерительные цифровые S213/S, S213/P, S229/S, S229/P (ГР № 43766-10).
Таблица 1 Основные метрологические и технические характеристики
| Диапазон измерений внутренних диаметров, мм | от 182 до 196 |
| Пределы допускаемой абсолютной погрешности нутромера без учета погрешности отсчетного устройства, мм | ± 0,005 |
| Внутренний диаметр установочной меры и его отклонение, мм | 183+0,05 |
| Габаритные размеры, мм, не более длина ширина высота | 240 180 102 |
| Масса, кг, не более | 2 |
Диапазон рабочих температур, °С от 15 до 35.
Относительная влажность воздуха, % не более 80.
Наносится на титульный лист руководства по эксплуатации 4153.00.000РЭ и паспорта 4153.00.000ПС типографским способом и на корпус нутромера методом наклейки.
Т аблица 2. Комплектность средства измерений_
| Наименование | Кол-во |
| Нутромер модели 4153 | 1 шт. |
| Мера установочная (кольцо с внутренним диаметром 183+0,05 мм). | 1 шт. |
| Отсчетное устройство | 1 шт. |
| Руководство по эксплуатации (включая методику поверки) | 1 экз. |
| Паспорт | 1 экз. |
Поверка нутромеров производится в соответствии с разделом 5 «Методика поверки» Руководства по эксплуатации 4153.00.000РЭ, утвержденным ФГУП «ВНИИМС» в марте
2014 г.
Основные средства поверки:
- кольца эталонные серии 355 Е (Госреестр № 43597-10) с номинальными диаметрами отверстий 182 и 196 мм;
- плоскопараллельные концевые меры длины 2 класса точности по ГОСТ 9038-90;
- набор принадлежностей к плоскопараллельным концевым мерам длины по ГОСТ 4119-76;
- микроскоп измерительный универсальный УИМ-24 (Госреестр № 5526-76)
Сведения о методах измерений приведены в Руководстве по эксплуатации
4153.00.000РЭ.
Нормативные и технические документы, устанавливающие требования к нутромерам модели 4153
ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Технические условия 4153-121 ТУ «Нутромеры модели 4153. Технические условия».
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
