| Номер в госреестре | 18723-16 |
| Наименование СИ | Приборы |
| Обозначение типа СИ | 4163 |
| Изготовитель | ООО "ИПФ "Робокон", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 11.03.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы модели 4163 (далее - приборы) предназначены для измерений диаметра отверстия в двух сечениях по двум направлениям, а также для определения овальности и конусности в измеряемых сечениях отверстия.
Принцип действия приборов основан на измерении отклонений диаметра измеряемого отверстия от действительного диаметра установочной меры при помощи индуктивных преобразователей.
Приборы состоят из измерительной позиции, портативного электронного блока с автономным питанием и установочной меры.
Измерительная позиция состоит из двух корпусных деталей, конструктивно оформленных в виде крестовин (верхний корпус и нижний корпус) и соединенных между собой с помощью проставной втулки. Проставная втулка определяет расстояние между контролируемыми сечениями в измеряемом отверстии. Форма корпусных деталей (в виде крестовин) определяет два взаимно перпендикулярных направления в каждом сечении измеряемого отверстия, в котором производится измерение диаметра. В верхнем и нижнем корпусе измерительной позиции установлены по два узла индуктивного преобразователя. В корпусе узла индуктивного преобразователя закреплен линейный шарикоподшипник, в котором перемещается подпружиненный измерительный наконечник, воздействующий на индуктивный преобразователь. Для настройки прибора по установочной мере в корпусе узла индуктивного преобразователя предусмотрен механизм грубой и тонкой настройки. Диаметрально узлу индуктивного преобразователя закреплен жесткий упор. Жесткие упоры, установленные в верхнем и нижнем корпусе, образуют призму с углом 90°. Для правильного базирования прибора в отверстии корпуса буксы жесткие упоры оснащены угольниками с постоянными магнитами. На нижнем корпусе закреплены проволочные пружины, предназначенные для вывешивания прибора в корпусе буксы, а также пятка для осевого базирования прибора в измеряемом отверстии.
Электронный блок выполнен в виде портативного переносного устройства с автономным питанием. В корпусе электронного блока установлены следующие элементы и платы: органы управления режимами работы электронного блока, жидкокристаллический дисплей для отображения результатов измерения и режимов работы электронного блока, плата измерительная, плата жидкокристаллического дисплея и отсек элемента питания.

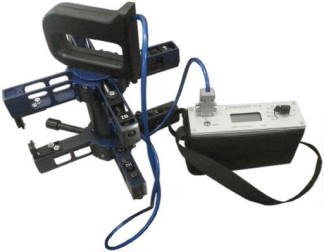

Рисунок 1- Общий вид приборов модели 4163
Прибор модели 4163 имеет программное обеспечение, встроенное в электронный блок. Программное обеспечение разработано для конкретной измерительной задачи и осуществляет измерительные функции, функции индикации и вывода результатов измерения.
Операционная система, имеющая оболочку, доступную пользователю (загрузочные программы, передача команд ОС и т.д.) отсутствует.
Средства для программирования или изменения метрологически значимой части программного обеспечения отсутствуют, метрологически значимая часть программного обеспечения является неизменной. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Программное обеспечение
| Идентификационные данные (признаки) | Программное обеспечение прибора модели 4163 |
| Идентификационное наименование ПО | m4163.3.8.0.bin |
| Номер версии (идентификационный номер) ПО | 3.8.0 |
| Цифровой идентификатор ПО | 0x0AA26687 |
| Другие идентификационные данные (если имеются) | CRC-32 Параметры: Revent:true Poly: 0x04C11DB7 Init: 0xFFFFFFFF |
Защита программного обеспечения системы соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Т аблица 2 - Метрологические и технические характеристики приборов
| Диапазон измерений отклонений, мм | ± 0,2 |
| Шаг дискретности отсчета, мм | 0,001 |
| Пределы допускаемой абсолютной погрешности прибора, мм | ± 0,006 |
| Габаритные размеры, мм, не более: измерительной позиции: длина ширина высота электронного блока: длина ширина высота | от 250 до 320 от 250 до 320 264 170 50 93 |
| Масса, кг, не более: Измерительной позиции Электронного блока | 5 0,7 |
| Диапазон рабочих температур, °С | От 15 до 35 |
| Относительная влажность воздуха, % | От 30 до 80 (без конденсата) |
30
Рисунок 1 - Эскиз установочных мер для приборов модели 4163 с обозначением основных
размеров
| 4163 | ||||
| Номинальный диаметр отверстия d (шаг 5 мм), мм | Непостоянств о диаметра в продольном сечении d, мкм, не более | Допускаемое отклонение действительно го диаметра от номинального d, мм | Наружный диаметр меры D, мм | Допускаемое отклонение действительного значения от номинального D и высоты мер, мм |
| 250 - 285 | 3 | ± 0,01 | 320 | - 0,25 |
| 290 - 320 | 3 | ± 0,03 | 400 | |
наносится на титульный лист руководства по эксплуатации 4163.00.000РЭ и паспорта
4163.00.000ПС типографским способом и на корпус прибора методом наклейки.
Таблица 4 - Комплектность средств измерений
| № | Наименование | Количество |
| 1 | Прибор модели 4163 | 1 шт. |
| 2 | Мера установочная | 1 шт. |
| 3 | Упаковочная тара | 1 шт. |
| 4 | Руководство по эксплуатации (включая методику поверки) | 1 экз. |
| 5 | Паспорт | 1 экз. |
осуществляется по документу 4163.00.000РЭ, раздел 5 «Методика поверки» Руководства по эксплуатации, утвержденному ФГУП «ВНИИМС» 15 февраля 2016 г.
Основные средства поверки:
- меры для поверки приборов модели 4163 (Госреестр № 62112-15);
- машина трехкоординатная измерительная UPMC CARAT 850, с пределом допускаемой основной абсолютной погрешностью линейных и пространственных измерений (1,2 + L/400) мкм, где L - в мм (Г осреестр № 16579-02).
Знак поверки в виде голографической наклейки наносится на корпус сварной конструкции измерительной позиции прибора. Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке.
приведены в Руководстве по эксплуатации 4163.00.000 РЭ.
Технические условия 4163-121 ТУ «Приборы модели 4163. Технические условия».
| Зарегистрировано поверок | 11 |
| Поверителей | 3 |
