| Номер в госреестре | 19092-14 |
| Наименование СИ | Уровнемеры радарные |
| Обозначение типа СИ | Rosemount TankRadar RЕХ |
| Изготовитель | "Rosemount Tank Radar AB", Швеция |
| Год регистрации | 2014 |
| Срок свидетельства | 08.08.2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Уровнемеры радарные Rosemount TankRadar ЯЕХ Назначение средства измерений
Уровнемеры радарные Rosemount TankRadar ЯЕХ предназначены для бесконтактного измерения уровня жидкостей, паст, шламов, пульп и различных сыпучих материалов.
Принцип работы уровнемеров радарных Rosemount TankRadar ЯЕХ основан на частотном методе измерения расстояния до объекта (FMCW, Frequency-Modulated Continuous Wave): определяется разность частот радиосигналов, излучаемых уровнемером, и отраженных от поверхности измеряемой среды.
Уровнемеры радарные Rosemount TankRadar ЯЕХ состоят и следующих функциональных блоков:
- приёмо-передающего устройства с антенной, формирующего, излучающего и принимающего радиочастотные импульсы;
- измерительного преобразователя (электронного блока), выполняющего измерение разности частот и по измеренному значению расстояния до поверхности и значению базовой высоты резервуара вычисляющего уровень, а также сбор информации с датчиков температуры, давления и подтоварной воды, вычисление средней температуры и объёма продукта.
Измеренные данные передаются в систему верхнего уровня по токовому сигналу (4...20) мА + HART или по протоколу связи Modbus.
Уровнемеры радарные Rosemount TankRadar ЯЕХ имеют следующие исполнения
антенн:

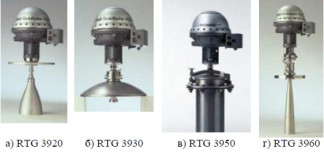

- RTG 3920 - коническая, для измерения уровня всех типов жидкостей кроме таких, как асфальт, в резервуарах с фиксированной крышей;
- RTG 3930 - параболическая, для измерения уровня всех типов жидкостей, включая такие тяжелые жидкости, как асфальт, в резервуарах с фиксированной крышей;
- RTG 3950 - для установки в направляющей трубе резервуара с понтоном или плавающей крышей, для измерения уровня всех типов жидкостей;
- RTG 3960 - для установки в направляющей трубе-волноводе с эталонными штырями в резервуарах, для измерения уровня сжиженного газа под давлением.
Внутреннее ПО реализует функции расчёта расстояния до поверхности среды, уровня, объёма, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных через цифровые интерфейсы. На настроечные параметры есть возможность установки пароля, также есть возможность установки пломб.
Уровень защиты ПО уровнемеров радарных Rosemount TankRadar ЯЕХ от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
| Таблица 1- Идентификационные данные п | рограммного обеспечения | |||
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Rosemount TankRadar ЯЕХ | Stm Volume | 6.Х.У | 383AEB6ABC280CE88A48942B D0394904 | MD5 |
| Таблица 2 - Метрологические и технические характе | ристики | |
| Наименование параметра | Значение | |
| Диапазон измерений расстояния до поверхности среды (уровня), м | от 0,8 до 40 | |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм | ±1 |
Лист № 3 Всего листов 4
Продолжение таблицы_
| Температура измеряемой среды, °С | от минус 40 до плюс 23 0 |
| Давление измеряемой среды, МПа, не более | 4 |
| Излучаемая мощность, мВт, не более | 6 |
| Напряжение питания, В: - постоянного тока - переменного тока частотой 50/60 Гц | от 48 до 100 от 100 до 240 |
| Потребляемая мощность, Вт, не более | 80 |
| Габаритные размеры (без учёта фланца), мм, не более | 750x500x500 |
| Масса, кг | от 20 до 48 |
| Условия эксплуатации: - относительная влажность, % - атмосферное давление, кПа - температура окружающей среды, °С | до 95 от 84,0 до 106,7 от минус 40 до плюс 70 |
| Примечание- Указанный диапазон измерений уровня является максимальным и зависит от типа антенны и диэлектрической проницаемости среды. | |
наносят на корпус уровнемеров радарных Rosemount TankRadar REX методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Уровнемер | 1 |
| Руководство по эксплуатации | 1 |
| Комплект ЗИП | По заказу |
приведены в руководстве по эксплуатации уровнемеров радарных Rosemount TankRadar REX. Поверка
осуществляется по документу: ГОСТ Р 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
При поверке применяются следующие средства измерений:
- установка для поверки уровнемеров, ПГ ±0,3 мм;
- рулетка измерительная металлическая Р50Н2Г ГОСТ 7502-98, компарированная по измерительной ленте третьего разряда.
Нормативные и технические документы, устанавливающие требования к уровнемерам радарным Rosemount TankRadar RЕХ
ГОСТ Р 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
Техническая документация изготовителя.
