| Номер в госреестре | 19109-16 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВГ-24 |
| Изготовитель | АО Высоковольтного оборудования "Электроаппарат", г. Санкт-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТВГ-24 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на нулевых выводах турбогенераторов на номинальные напряжения до 24 кВ частоты 50 и 60 Гц.
Трансформаторы тока ТВГ-24 встроенные, с одним коэффициентом трансформации состоящие из двух или трех вторичных обмоток (для измерений и защиты).
Первичной обмоткой трансформаторов тока служит нулевой вывод турбогенератора, изолированный на номинальное напряжение 24 кВ относительно трансформатора тока.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы тока обеспечивают масштабное преобразование значений первичного переменного тока во вторичный ток 5 А или 1 А для непосредственного измерения при помощи стандартных измерительных приборов, а также изолируют измерительные приборы от цепи высокого напряжения.
Трансформаторы тока ТВГ24 изготавливаются следующих модификаций: ТВГ-24-I; ТВГ24-11; ТВГЛ24-1.
В трансформаторах тока модификаций ТВГ-24-I и ТВГ24-11 каждая вторичная обмотка пропитана лаком и при помощи фланцев и специальных болтов собрана в единый блок.
В трансформаторах тока модификации ТВГЛ-24-I каждая вторичная обмотка залита в эпоксидный компаунд, образуя изоляционный блок. Блоки вторичных обмоток трансформатора тока установлены на фланце и собраны в единый блок при помощи четырех шпилек.
Трансформаторы тока устанавливаются на плите турбогенератора в коробке нулевых выводов.
Крепление трансформаторов тока к плите турбогенератора осуществляется через отверстия в нижнем фланце.
Выводы вторичных обмоток расположены на боковой поверхности обмоток или блока и снабжены винтами диаметром 6 мм.
Доступ к трансформатору тока ограничен конструкцией и предупреждающими знаками о высоком напряжении.

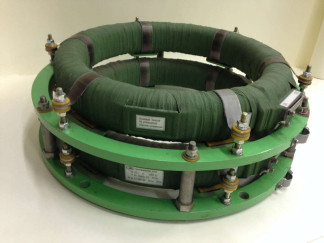

Общий вид трансформаторов тока ТВГ-24 и ТВГЛ-24 представлен на рисунках 1 и 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для типов | ||||||
| ТВГ-24-I, ТВГЛ-24-I | ТВГ-24-II | ||||||
| Номинальное напряжение, кВ | 24 | ||||||
| Номинальный первичный ток, А | 4000 5000 | 6000 | 8000, 9000 10000 | 12000 | 15000 | ||
| Наибольший рабочий ток, А | 4000 5000 | 6300 | 7265 | 8000, 9000 10000 | 10700 | 13365 | 15500 |
| Номинальный вторичный ток, А | 1; 5 | 5 | 1 | 1, 5 | 5 | 1; 5 | |
| Номинальная частота, Гц | 50; 60 | ||||||
| Количество вторичных обмоток | 3; 2 | ||||||
| Класс точности вторичных обмоток при номинальной вторичной нагрузке: - при использовании для защиты - при использовании для измерений | 5Р;10Р 0,2S; 0,2; 0,5 | ||||||
| - при использовании для измерений и защиты | 0,2S(5 0,2S(10] | Р); 0,2(5Р); 0,5(5Р); Р); 0,2(10Р); 0,5(10Р) | |||||
| Номинальная вторичная нагрузка с коэффициентом мощности cos j2=0,8, ВА: | 30 | 20 30 40 | 30 40 | ||||
| Номинальная предельная кратность вторичной обмотки для защиты | 6; 10 | 6; 20 | 6 | 5;10; 20 | 5 10 | ||
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета | 15; 20 | ||||||
| Кратность тока термической стойкости | 11 | 12 | 4 | ||||
| Время протекания тока термической стойкости, с | 3 | ||||||
Таблица 2 - Технические характеристики
| Г абаритные размеры, мм, не более | ТВГ-24-I, ТВГЛ-24-I | ТВГ-24-II |
| высота | 360 | 350 |
| диаметр внешний | 680 | 780 |
| диаметр внутренний | 400 | 530 |
| Масса, кг, не более | от 80 до 220 | |
| Показатели надежности: - установленная безотказная наработка, ч, не менее - срок службы до списания, лет | 50000 30 | |
| Условия эксплуатации: - верхнее рабочее значение температуры окружающего воздуха в коробке выводов, °С - нижнее рабочее значение температуры окружающего воздуха, °С - высота над уровнем моря, м, не более | +60 | +55 |
| +5 | ||
| 1000 | ||
наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора тока.
Таблица 3 - Комплект поставки трансформатора
| Наименование | Обозначение | Количество |
| Трансформатор тока | - | 1 шт. |
| Паспорт | ИБДП.671225.001ПС или ИБДП.671225.002ПС | 1 экз. |
| Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) | ВДО.412.185 | 1 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- рабочие эталоны - трансформаторы (компараторы) тока 1 и 2 разрядов по ГОСТ 8.550;
- прибор сравнения КТ 01 (Рег. № 18287-99) с допускаемой погрешностью по току в пределах от ±0,001 % до ±0,03 % и по фазовому углу от ±3,0 ' до ±0,1';
- магазин нагрузок МР 3027 (Рег. № 34915-07), 1-5 А,1-50 В-А, cos j=0,8, ПГ ±4 %. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт при первичной и на свидетельство при периодической поверке.
приведены в эксплуатационном документе.
ГОСТ 8.550-86 Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки ТУ 16-671.062-84 Трансформаторы тока ТВГ-24. Технические условия
