| Номер в госреестре | 19172-17 |
| Наименование СИ | Анализаторы портативные |
| Обозначение типа СИ | Анион 7000 |
| Изготовитель | ООО НПП "Инфраспак-Аналит", г.Новосибирск |
| Год регистрации | 2017 |
| Срок свидетельства | 26.01.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы портативные серии АНИОН 7000 (далее - анализаторы) предназначены для определения состава, преимущественно водных сред, электрохимическими методами: потенциометрии, кондуктометрии и амперометрии, а также параметров окружающей среды. Измерительные каналы анализаторов обеспечивают измерение окислительновосстановительного потенциала ЕЙ, рН (рХ), молярной (М) и массовой (С) концентраций ионов, удельной электрической проводимости (УЭП) и степени минерализации растворов (C Naci), концентрации растворённого кислорода (сО2), а также атмосферного давления, температуры.
В основу принципа действия и конструкции анализаторов положено измерение сигналов различных первичных преобразователей специализированными измерительными каналами (потенциометрическим, кондуктометрическим, амперометрическим, измерения температуры, абсолютного атмосферного давления), выполнение необходимых вычислений и преобразований полученной информации с целью вывода на графический индикатор результатов измерений в виде, выбранном пользователем.
Анализаторы могут содержать в различных количествах и сочетаниях: потенциометрический, кондуктометрический, амперометрический каналы и канал измерения абсолютного атмосферного давления. Канал измерений температуры является обязательной частью любой модификации. В результате, по функциональному назначению анализаторы могут быть как одноканальными однопараметрическими приборами как, например, рН - метр, так и многоканальными многопараметрическими, например, рН-метр-иономер/кондуктометр-концентратомер/ кислородомер-БПК-тестер/барометр. Комбинации сочетаний числа и типов измерительных каналов диктуются Потребителями анализаторов для эффективного решения их аналитических задач.
Анализаторы выпускаются следующих модификаций (условные обозначения по функциональному назначению и сочетаниям типов измерительных каналов):
- А 700Х - рН-метры;
- А 701Х - иономеры;
- А 702Х - кондуктометры;
- А 704Х - кислородомеры;
- А 705Х - многоканальные многопараметрические анализаторы. где Х, цифра 0 - 9.
Анализаторы рассчитаны на работу с любыми стандартными ионоселективными электродными системами, в том числе рН, сенсорами растворённого кислорода АСрО2 НЖЮК 943119.001-00(01); датчики давления, проводимости и температуры - комплектные.
Встроенный канал обеспечивает связь компьютера с анализатором по стандартному протоколу RS232C.
Анализаторы состоят из преобразователя и датчика температуры ДТ или датчика комбинированного ДКВ, включающего в себя кондуктометрическую ячейку контактного типа и датчик температуры.
Преобразователи выполняются в пластмассовом герметизированном корпусе из АВС пластика. Арматура ДТ и электродов кондуктометрической ячейки ДКВ - нержавеющая сталь, арматура ДКВ - АВС пластик или фторопласт Ф4.

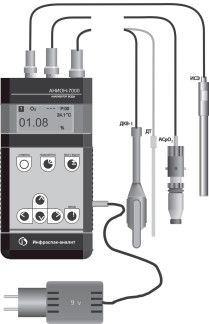

Общий вид анализаторов АНИОН 7000 обозначен на рисунке 1.
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения -"высокий" по Р 50.2.077-2014.
Таблица 1
| Наименование характеристики | Значение |
| Потенциометрический канал: | |
| Диапазон измерений электродвижущей силы (ЭДС) электродной системы, мВ | от-1200 до +1200 |
| Пределы допускаемой основной абсолютной погрешности измерений ЭДС, мВ | ±2 |
| Диапазон измерений рН (рХ), pH | от 0 до 14 |
| Пределы допускаемой основной абсолютной погрешности измерений рН (рХ),рН | ±0,02 |
| Пределы допускаемой основной абсолютной погрешности измерений рН (рХ) в комплекте с электродом, рН (рХ), не более | ±0,05 |
| Диапазон вводимых значений координаты рНи (рХи) изопотенци-альной точки электродной системы, рН (рХ) | от 0 до 10 |
| Диапазон работоспособности автоматической температурной компенсации (АТК) результатов измерений рН, ОС | от 0 до +60 |
| Пределы допускаемой абсолютной погрешности АТК результатов измерений рН, рН | ±0,04 |
| Кондуктометрический канал | |
| Постоянная К датчика комбинированного выносного (ДКВ-1) должна быть в пределах | (1,0±0,2) |
| Диапазоны измерений удельной электрической проводимости (УЭП), См/м См/м | от 10-4 до 10 от 0,3 10-4 до 1,0 |
| Диапазоны измерения массовой концентрации солей в пересчёте на хлористый натрий (CNaCl) | от 0,5 мг/л до 20,0 мг/л от 0,2 мг/л до 5 г/л |
| Предел допускаемой относительной погрешности измерения УЭП, %, в диапазоне: | |
| - до 2 См/м (но не менее значения нижнего предела диапазона измерения); | ±2 |
| - свыше 2 См/м | ±4 |
| Пределы допускаемой относительной погрешности АТК результатов измерений УЭП, % (но не менее значения нижнего предела диапазона измерений) | ±1 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации солей в пересчёте на хлористый натрий, % (но не менее значения нижнего предела диапазона измерений) | ±3 |
| Амперометрический канал | |
| Диапазон измерений массовой концентрации растворённого кислорода мг/дм3 | от 0,005 до 20,000 |
| с дискретностью: | |
| - для канала повышенной чувствительности; | 0,001 мг/дм3 |
| - для канала нормальной чувствительности. | 0,01 мг/дм3 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений концентрации растворённого кислорода, в диапазонах: | |
| - от 0,005 до 2,000 мг/дм3 включ. | ±2мкг/дм3 |
| - св. 2 до 10 мг/дм3 включ. | ±0,1 мг/дм3 |
| - свыше 10 до 20 мг/дм3 | ±0,2 мг/дм3 |
| Пределы допускаемой относительной погрешности преобразователя с сенсором АСрО2 в диапазонах: | |
| - от 0,005 до 2,000 включительно мг/дм3 | ±(1+0,025-А) 1) |
| - св. 2 до 20 мг/дм3 | ±0,025-А |
| Диапазон измерений процента насыщения жидкости кислородом, % | от 0 до 200 |
| с дискретностью: | |
| - для каналов повышенной чувствительности | 0,01 % |
| - для каналов нормальной чувствительности. | 0,1 % |
| Пределы допускаемой абсолютной погрешности измерений процента насыщения жидкости кислородом, в диапазонах: | |
| - от 0 до 20 включ. % | ±0,2 % |
| - св. 20 до 100 % | ±1,0 % |
| Пределы допускаемой относительной погрешности преобразователя с сенсором АСрО2 в диапазоне от 0 до 100 % | ±0,04А |
| Пределы допускаемой абсолютной погрешности АТК результатов измерений: | |
| - концентрации растворённого кислорода, мг/л | ±0,1 |
| - процента насыщения жидкости кислородом, % | ±1,0 |
| Канал измерений температуры | |
| Диапазон измерений температуры, ОС: | |
| - датчиком ДКВ-1 | от 0 до +50 |
| - датчиком ДТ3 | от 0 до +40 |
| - датчиком ДТ1 | от 0 до +100 |
| Пределы допускаемой абсолютной погрешности измерений температуры | |
| - датчиком ДКВ-1, ОС | ±0,3; (±0,1 по заказу) |
| - датчиком ДТ, ОС | ±0,3 |
| Канал измерений абсолютного атмосферного давления | |
| Диапазон измерений атмосферного давления, кПа (мм рт.ст.). | от 84 до 106 (от 630 до 800) |
| Пределы допускаемой абсолютной погрешности измерений давления, кПа (мм рт.ст.) | ±0,5 (±3,5) |
| Пределы допускаемых дополнительных погрешностей (наибольшие допускаемые изменения измеряемых величин), вызванные изменением влияющих величин в пределах рабочих областей, должны соответствовать значениям, приведенным в таблице 2. | |
| Электрическое питание от источника питания постоянного тока с напряжением, В | от 6,0 до 11,5 |
| Потребляемая мощность, Вт, не более | 1,25 |
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, преобразователя | 200x100x45 |
| - датчика ДТ1 (ДТ3) (диаметрхдлина) | 6x110 |
| - датчика ДКВ-1 (диаметрхдлина) | 22x145 |
| Масса, кг, не более | 0,5 |
| Средний срок службы, лет, не менее | 5 |
| Наработка на отказ, ч, не менее | 20000 |
| Рабочие условия применения соответствуют группе 3 по ГОСТ 22261-94 | |
| Примечание:!) А - показание анализатора | |
Таблица 2
| Влияющие величины | Значения влияющих величин | Измеряемая величина | Наибольшие допускаемые изменения измеряемой величины (в значениях предела основной погрешности) |
| Сопротивление цепи измерительного электрода, МОм | от 0 до 1000 | ЭДС рН | на каждые 500 МОм: ±0,5 ±0,5 |
наносят типографским способом на шильдик преобразователя и титульные листы руководства по эксплуатации и паспорта.
Таблица 3
| Наименование | Количество | Примечание |
| Анализатор АНИОН 7000 | 1 шт. | |
| Датчик температуры ДТ1 | 1 шт. | для А700Х, А701Х, А704Х |
| Датчик температуры ДТ3 | 1 шт. | для А 7041, А704Х |
| Датчик комбинированный выносной проводимости ДКВ-1 | 1 шт. | для А 702Х, А705Х |
| Сенсор АСрО2 НЖЮК 943119.001-00 (нормальной чувствительности) | 1 шт. | для А7040, А7051, А705Х |
| Сенсор АСрО2 НЖЮК 943119.001-01 (повышенной чувствительности) | шт. | для А7041, А7053, А705Х |
| Электроды рН, ИСЭ | 1 шт. | по заказу |
| Адаптер питания сетевой | 1 шт. | |
| Элемент(ы) питания типа Корунд | 1(2) шт. | |
| Руководство по эксплуатации ИНФА.421522.001РЭ с подразделом 3.3. “Методика поверки” | 1 шт. | |
| Паспорт (ПС) модификации анализатора | 1 экз. | |
| Сумка для переноски или специальный кейс | 1 шт. | |
| У паковочная коробка | 1 шт. |
В комплект анализаторов с кондуктометрическим каналом входят датчики комбинированные выносные проводимости и температуры (ДКВ), другие модификации комплектуются датчиком температуры (ДТ). Модификации А704Х комплектуются сенсорами АСрО2 и встроенными датчиками абсолютного атмосферного давления, модификации А705Х - по заказу.
осуществляются по документу ИНФА.421522.001РЭ (подраздел 3.3), утвержденному ФБУ «Новосибирский ЦСМ» 27 октября 2016 г.
Основные средства поверки:
- компаратор-калибратор универсальный КМ300К (регистрационный номер 54727-13),
- кондуктометрическая поверочная установка КПУ-1-0,15 (регистрационный номер 31468-06)
- магазин сопротивлений Р33 (регистрационный номер 48930-12),
- мера-имитатор Р40116 (регистрационный номер 54757-13),
- секундомер механический СОСпр (регистрационный номер 11519-11)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 16851-71 "Анализаторы жидкости. Термины и определения";
ГОСТ 4.166-85 "Анализаторы жидкости. Номенклатура показателей";
ГОСТ 22729-84 "Анализаторы жидкостей ГСП. Общие технические условия";
ГОСТ 8.120-2014 "ГСИ. Государственная поверочная схема для средств измерений рН"; ГОСТ 27987-88 "Анализаторы жидкости потенциометрические ГСП. Общие технические условия";
ГОСТ 8.135-04 "ГСИ. Стандарт-титры для приготовления буферных растворов - рабочих эталонов рН 2-го и 3-го разрядов. Технические и метрологические характеристики. Методы их определения";
ГОСТ 8.457-2016 "ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей";
ГОСТ 22171-90 "Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия";
ГОСТ 13350-78 "Анализаторы жидкости кондуктометрические";
ГОСТ Р 8.766-2011 "ГСИ. государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)";
ГОСТ 22018-84 "Анализаторы растворённого в воде кислорода амперометрические ГСП. Общие технические требования";
ГОСТ 8.558-2009 "ГСИ. Государственная поверочная схема для средств измерений температуры".
ИНФА.421522.001 ТУ "Анализаторы портативные серии АНИОН 7000. Технические условия".
| Зарегистрировано поверок | 4805 |
| Поверителей | 93 |
