| Номер в госреестре | 19325-12 |
| Наименование СИ | Ротаметры с местными показаниями |
| Обозначение типа СИ | РМ, РМФ, РМ-А |
| Изготовитель | АО "Арзамасский приборостроительный завод им.П.И.Пландина", г.Арзамас |
| Год регистрации | 2012 |
| Срок свидетельства | 10.04.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Ротаметры с местными показаниями типа РМ, РМФ, РМ-А (далее - ротаметры) предназначены для измерений объемного расхода плавноменяющихся однородных потоков жидкостей и газов.
Основными элементами ротаметра являются коническая калиброванная стеклянная трубка и поплавок. Уплотнение по наружному диаметру трубки в верхнем и нижнем конце достигается за счет резиновых прокладок.
Принцип работы ротаметров основан на преобразовании динамического напора проходящего снизу вверх потока жидкости или газа в перемещение поплавка, двигающегося в конической стеклянной трубке.
Для ограничения хода поплавка в верхнем и нижнем концах трубки предусмотрены упоры или диафрагмы.
Для защиты обслуживающего персонала от попадания агрессивной среды в случае разрушения трубки для ротаметров РМФ предусмотрен защитный кожух из органического стекла.
Ротаметры имеют несколько исполнений:
РМ - ротаметры с местными показаниями;
РМ-А - ротаметры с местными показаниями с регулируемым игольчатым вентилем;
РМФ - ротаметры с местными показаниями фторопластовые.
Римские цифры в названии ротаметров обозначают модели, выполненные в одном условном диаметре: II- Дуб, IV - Ду15, VI - Ду40.
В ротаметрах вес и подъемная сила поплавка постоянны, а коэффициент сопротивления меняется в зависимости от высоты подъёма поплавка в конической трубке и чисел Рейнольдса. Математическое определение зависимости между параметрами сложно и поэтому оно определяется путем калибровки прибора.
Ротаметры опломбированы этикеткой контрольной в местах соединения корпуса и заглушки, накидной гайки и обоймы.

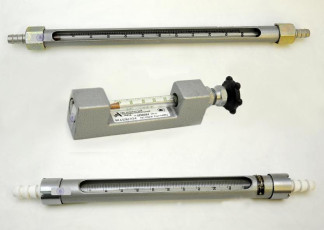

Общий вид ротаметров представлен на рисунке 1 (РМ, РМ-А и РМФ соответственно).
1. Верхние пределы измерений, условные проходы, масса и габаритные размеры приведены в таблице 1.
Таблица 1
| Обозначе ние базовой модели | Обозначение ротаметров | Верхний предел измерений, м3/ч | Диаметр условного прохода, мм | Масса не более, кг | Г абаритные размеры | |
| по воде | по воздуху | |||||
| РМ-II | РМ-0,016 ЖУЗ РМ-0,025 ЖУЗ РМ-0,04 ЖУЗ | 0,0160 0,0250 0,0400 | 6 | 0,400 | 27,7 х 27,7 х 370 | |
| РМ-0,25 ГУЗ РМ-0,4 ГУЗ РМ-0,63 ГУЗ | 0,2500 0,4000 0,6300 | |||||
| РМ-IV | РМ-0,16 ЖУЗ РМ-0,25 ЖУЗ РМ-0,4 ЖУЗ РМ-1,6 ГУЗ РМ-2,5 ГУЗ РМ-4 ГУЗ РМ-6,3 ГУЗ | 0,1600 0,2500 0,4000 | 1,600 2,5000 4,0000 6,3000 | 15 | 1,7 | 104 х 104 х 395 |
| РМ - VI | РМ-1,6 ЖУЗ РМ - 2,5 ЖУЗ РМ - 25 ГУЗ | 1,6000 2,5000 | 25.0000 | 40 | 6,8 | 696 х 160 х 160 |
| Обозначе ние базовой модели | Обозначение ротаметров | Верхний предел измерений, м3/ч | Диаметр условного прохода, мм | Масса не более, кг | Г абаритные размеры | ||
| по воде | по воздуху | ||||||
| РМ - 40 | ГУЗ | 40,0000 | |||||
| РМ-А | РМ - А - 0,0063 ЖУЗ | 0,0063 | |||||
| РМ - А - 0,0025 ЖУЗ | 0,0025 | ||||||
| РМ - А - 0,004 | ЖУЗ | 0,0040 | 3 | 0,3 | 35 х 40 х 160 | ||
| РМ - А - 0,1 | ГУЗ | 0,1000 | |||||
| РМ - А - 0,16 | ГУЗ | 0,1600 | |||||
| РМ - А - 0,25 | ГУЗ | 0,2500 | |||||
| РМ - А - 0,063 | 0,0630 | ||||||
| РМФ-II | РМФ-0,016 | ЖУЗ | 0,016 | ||||
| РМФ-0,4 | ГУЗ | 0,400 | 6 | 0,320 | 27,7 х 27,7 х 410 | ||
| РМФ-0,63 | ГУЗ | 0,63 | |||||
| РМФ - IV | РМФ - 0,1 | ЖУЗ | 0,100 | 10 | 1,600 | 43 х 43 х 500 | |
| РМФ- 0,16 | ЖУЗ | 0,160 | |||||
| РМФ- 0,25 | ЖУЗ | 0,250 | |||||
| РМФ - 0,4 | ЖУЗ | 0,400 | |||||
| РМФ - 4 | ГУЗ | 4,000 | 15 | 2,000 | 80 х 80 х 480 | ||
| РМФ - 6,3 | ГУЗ | 6,300 | |||||
| РМФ - VI | РМФ - 1,6 | ЖУЗ | 1,600 | ||||
| РМФ - 2,5 | ЖУЗ | 2,500 | |||||
| РМФ - 25 | ГУЗ | 25,000 | 40 | 7,5 | 130 х 130 х 825 | ||
| РМФ - 40 | ГУЗ | 40,000 | |||||
Примечание - Кроме вышеперечисленных ротаметры выпускаются климатиче
ского исполнения Т, М и групп размещения 3,4 (ТУ 1-01-ЭД1-0249).
Верхние фактические пределы измерений ротаметров не должны превышать значений верхних пределов, указанных в таблице 1, более чем на 10 %.
Нижние пределы измерений должны составлять не более 20 % от верхних фактических пределов измерений.
Пределы допускаемой приведенной погрешности от верхнего предела измерений для ротаметров, %:
- РМ, РМФ ± 2,5;
- РМ-А- ±4
Рабочее давление - 0,63 МПа.
Температура измеряемой среды для РМ, РМ-А - от плюс 5 до плюс 50 °С, для РМФ - от минус 30 до плюс 100 °С.
Потеря давления от установки ротаметра в технологическую линию не более
15 кПа.
Температура окружающего воздуха для РМ, РМ-А - от плюс 5 до плюс 50 °С; для РМФ - от минус 30 до плюс 50 °С при относительной влажности до 80 %.
Средняя наработка на отказ - не менее 40000 ч.
Средний срок службы - не менее 12 лет.
наносится на шильдик (табличку) методом фотопечати и на титульный лист паспорта - типографским способом.
| Наименование | Обозначение | Кол-во на один комплект, шт | Примечание |
| 1. Ротаметр | 4Е2.833.714 4Е2.833.278 4Е2.833.287 4Е2.833.080 4Е2.833.889 4Е2.833.942 4Е2.833.943 | 1 | По спецификации заказа |
| 2. Кронштейн | 4Е8.667.219 | 2 | Для ротаметров РМФ - II |
| 4Е.667.219-01 | Для ротаметров РМФ-0,1ЖУЗ | ||
| 3. Ключ | 7811-0316 1 Ц9 или 7811-0416 2 Ц9 ГОСТ16984 | 1 | Для ротаметров РМФ- IV |
| 7811-0320 1Ц9 или 7811 -0421 2 Ц9 ГОСТ 16984 | Для ротаметров РМФ-VI | ||
| 4. Поплавок | 4Е5.150.164 4Е5.150.164-01 4Е7.016.152 4Е7.016.152-01 | 1 | По спецификации заказа для ротаметров РМ-VI (входит в состав ротаметра) |
| 4Е7.016.196 4Е7.016.196-02 4Е7.016.196-03 4Е7.016.152 | По спецификации заказа для ротаметров РМФ-VI (входит в состав ротаметра) | ||
| 5. Эксплуатационная документация: 5. 1 Ротаметр с местными показаниями типа РМ, РМФ, РМ-А. Руководство по эксплуатации 5.2 Ротаметр с местными показаниями типа РМ, РМФ, РМ-А. Этикетка 5.3. Пересчет градуировочных характеристик ротаметров с воды на измеряемую жидкость | ЛГФИ.407142.002 РЭ ЛГФИ.407142.002 ЭТ или ЛГФИ.407142.002-01 ЭТ 4Е2.833.706 РР | 1 1 1 | Допускается прилагать 1 экз. на 5 приборов при поставке в один адрес По спецификации заказа По спецификации заказа |
| Наименование | Обозначение | Кол-во на один комплект, шт | Примечание |
| 5.4. Таблица коэффициентов сопротивления поплавка Сх для ротаметра | 4Е0.052.000ТБ | 1 | По спецификации заказа |
осуществляется по ГОСТ 8.122 - 99 "ГСИ Ротаметры. Методика поверки". Основное поверочное оборудование:
- расходомерная установка на воде, погрешность ±0,5 %;
- расходомерная установка по воздуху колокольного типа, погрешность не более ± 0,5 %.
изложены в руководстве по эксплуатации ЛГФИ.407142.002 РЭ.
Нормативные и технические документы, устанавливающие требования к ротаметрам с местными показаниями типа РМ, РМФ, РМ-А
1. ГОСТ 13045-81 "ГСИ Ротаметры. Технические условия".
2. ГОСТ 8.122 - 99 "ГСИ Ротаметры. Методика поверки".
3. Технические условия ЛГФИ.407142.002 ТУ
| Зарегистрировано поверок | 24593 |
| Поверителей | 100 |
| Актуальность данных | 16.09.2024 |
