Устройства для измерений углов установки колес автомобилей RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080, 19415-14

Назначение

Устройства для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080 предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.

Устройства обеспечивают измерение следующих параметров:

-    углов развала колес;

-    углов схождения колес;

-    углов продольного наклона оси поворота управляемых колес;

-    углов поперечного наклона оси поворота управляемых колес.

Описание

Действие устройств для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080 основано на измерении угловых параметров, определяющих положение осей и колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров.

Конструктивно устройства для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080 состоят из приборной стойки и четырех измерительных блоков.

Устройства для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080 обеспечивают одновременное измерение углов установки всех четырех колес автомобиля. По результатам измерений рассчитываются угловые или линейные размеры взаимной ориентации осей подвески автомобиля. В память персонального компьютера заложена база данных на большое количество моделей автомобилей отечественного и зарубежного производства. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и алгоритмы их загрузки при проведении контроля.

Устройства для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080 снабжены программой калибровки измерительных датчиков и калибровочным приспособлением, позволяющим оперативно сохранять и обновлять информацию об основных параметрах датчиков. Это повышает надежность и стабильность работы.

Конструктивно датчики скомпонованы в четырех измерительных блоках - двух передних и двух задних. Измерительный блок выполнен в виде законченного модуля в корпусе специальной формы. При этом форма и размеры измерительных блоков выбраны исходя из особенностей их размещения на колесах диагностируемого автомобиля. В соответствии с количеством колес, устройство имеет четыре измерительных блока. Блоки содержат измерительные камеры, выполненные по CCD технологии (Charge - Coupled Device - прибор с зарядовой связью - ПЗС) для измерений горизонтальных углов (углов схождения) и электронные уровни (инклинометры) для измерений вертикальных углов (углов развала, наклонов оси поворота колес автомобиля). Система обработки измерительной информации размещается в приборной стойке.

Лист № 2 Всего листов 5

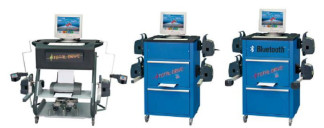

Приборная стойка имеет передвижной тип конструкции и в зависимости от комплектации может включать в себя персональный компьютер с устройствами ввода, монитор, принтер и зарядное устройство для подзарядки систем питания измерительных блоков.

Модели входящие в серию, могут отличаться друг от друга способом передачи данных от измерительных блоков в блок обработки, типом применяемого монитора, конструктивным исполнением и дизайном приборной стойки, а также конструктивным исполнением корпуса измерительного блока.

Обозначение конкретных моделей, входящих в серию выполняется как расширение названия серии в виде дополнительных букв, например: RAVTD8060TWSRK.

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование корпуса персонального компьютера, находящегося внутри приборной стойки.

Программное обеспечение

Программное обеспечение разработано специально для устройств для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080 и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

ПО «AlignerS9» предназначено для работы только с устройствами для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200 RAVTD5040, RAVTD5060, RAVTD5080.

ПО «Total Drive 8000» предназначено для работы только с устройствами для измерений углов установки колес автомобилей серий RAVTD8060, RAVTD8080.

Идентификационные данные программного обеспечения:

Лист № 3 Всего листов 5

Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится на приборную стойку методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

* - по требованию заказчика.

Поверка

осуществляется по документу МП АПМ 50-13 «Устройства для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс - М» в январе 2014 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

-    квадрант оптический типа КО-30М , ±180°; ПГ ±30", ТУ3.-3.1387-76;

-    стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93.

Сведения о методах измерений

Методика выполнения измерений приведена в документе: «Устройства для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средствам измерений - устройствам для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080

1.    ГОСТ 25176-82 «Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования»;

2.    Техническая документация «Ravaglioli S.p.A.», Италия.

Рекомендации к применению

- для применения вне сферы государственного регулирования обеспечения единства измерений.
