Установки поверочные расходомерные Спрут, 19442-13

Назначение

Установки поверочные расходомерные "Спрут" (далее - установки) применяются для градуировки и поверки водосчетчиков, расходомеров, счетчиков-расходомеров и преобразователей расхода различного типа с Ду10 по Ду350 мм, методом прямого сличения с контрольными преобразователями расхода (КПР), статическим объемным и/или весовым методом в стационарных условиях.

Описание

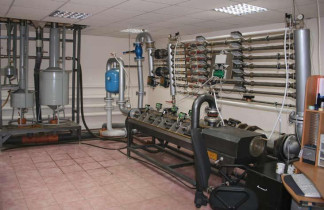

Установка состоит из:

•    системы создания и стабилизации расхода и давления;

•    рабочего стола;

•    блока контрольных преобразователей расхода (БКПР);

•    мер вместимости (МВ);

•    весоизмерительных устройств;

•    измерительной системы (ИС);

•    системы задания температуры воды.

Система создания и стабилизации давления и расхода состоит из оборотной емкости, циркуляционного и питательного насосов, фильтра, ресивера, трубопроводов с кранами и датчиками.

Рабочий стол является поверочным участком установки и предназначен для установки в контур испытуемых приборов. Рабочий стол оборудован зажимом, обеспечивающим уплотнение испытуемых приборов и приемным лотком, служащим для приема воды при раскрытии зажима.

БКПР предназначен для измерений объема и расхода воды, протекающей через испытуемые приборы при испытаниях методом прямого сличения. БКПР состоит из набора параллельно включенных трубопроводов с установленными на них КПР. Выбор трубопроводов, в зависимости от расхода, осуществляется путем открытия или закрытия кранов, установленных на каждом трубопроводе. На каждом трубопроводе установлено по два последовательно включенных КПР. Значение объема воды, протекшей через каждый трубопровод, с целью уменьшения случайной составляющей погрешности, определяется как среднее из значений, измеренных каждым преобразователем этого трубопровода. Значение объема воды, прошедшей через БКПР определяется как сумма объемов воды, прошедшей через каждый включенный трубопровод.

Меры вместимости предназначены для измерений объема или объема и массы воды при проведении градуировки, калибровки и/или поверки КПР и испытуемых приборов статическим методом. Переключение направление потока в меру вместимости производится перекидным устройством.

Весоизмерительные устройства предназначены для взвешивания накопительных емкостей с водой, прошедшей через испытуемые приборы, при поверке весовым методом.

ИС предназначена для синхронизированного измерения объема воды, прошедшей через БКПР, а так же количества импульсов (частоты, тока) на выходе испытуемых приборов. ИС состоит из блока синхронизации измерений (БСИ), блока измерений количества импульсов и частоты (БИЧ), блока измерения тока (БИТ).

Система задания температуры воды предназначена для нагрева воды перед рабочим столом до требуемой температуры и последующего охлаждения перед БКПР до 20±10 °С. Состоит из блока нагрева и блока охлаждения.

Установки имеют исполнения Спрут-20, Спрут-50, Спрут-100, Спрут-150, Спрут-200, Спрут-300, Спрут-350 отличающиеся диапазонами воспроизводимых расходов и диаметром

испытуемых приборов. Возможно исполнение установки с изменёнными диапазонами расхода в конкретном исполнении, но в пределах общего диапазона 0,001... 1200 м3/ч.

Для каждого исполнения по расходу установки имеют варианты исполнения:

•    А - с автоматизацией процесса создания расходов;

•    Б - без БКПР, только с МВ;

•    В - с весоизмерительным устройством;

•    Г - с нагревом рабочей среды перед рабочим столом до 150 градусов и последующим охлаждением перед БКПР до 20±10 °С;

•    Р - ручным управлением при создании расхода.

Принципиальная схема установки приведена на рис.2.

Программное обеспечение

Программное обеспечение "Управление Спрут" (ПО) установки разделено на метрологически значимую (расчетную) и метрологически незначимую (интерфейсную) части. Метрологически значимая часть ПО скомпилирована в отдельный модуль SprutUtility.dll, взаимодействие

которого с интерфейсной частью происходит автоматически согласно алгоритму работы установки без вмешательства оператора. Результаты измерений хранятся в базе данных и защищены от преднамеренного вмешательства и изменения путем ограничения доступа паролем с помощью специальных программных средств защиты типа «Instant Lock».

Идентификационные параметры ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений - "С" согласно МИ 3286-2010.

Технические характеристики

Потребляемая мощность для исполнений установки "Г" рассчитывается в зависимости от типа блока нагрева.

У словия эксплуатации

Средняя наработка на отказ - 9000 ч.

Средний срок службы - не менее 10 лет.

Знак утверждения типа

наносится типографским способом на титульный лист паспорта, руководства по эксплуатации и на фирменную табличку, закрепленную на раме рабочего стола.

Комплектность

Документация

Поверка

проводится в соответствии с документом ИВКА.438130.004 МП "ГСИ. Установки поверочные расходомерные "Спрут". Методика поверки", утвержденным ФГУП "ВНИИМС" в ноябре 2013 года.

Основное поверочное оборудование:_

Сведения о методах измерений

изложены в Руководстве по эксплуатации ИВКА 438130.004 РЭ.

Нормативные и технические документы, устанавливающие требования к установкам поверочным расходомерным "Спрут"

1    ГОСТ Р 8.608-2004 ГСИ. Установки для поверки средств измерения расхода и объема воды сличением с преобразователями (счетчиками) расхода и (или) объема воды. Основные метрологические и технические требования.

2    ГОСТ Р 50193.3-92 ГСИ. Измерения расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний.

3    ГОСТ 8.156-83 ГСИ. Счетчики холодной воды. Методы и средства поверки.

4    ГОСТ Р 8.682-2009 ГСИ. Мерники металлические эталонные. Методика поверки.

5    ТУ 438130.004-47636645-2013. Установки поверочные расходомерные "Спрут". Технические условия.

Рекомендации к применению

- при осуществлении мероприятий государственного контроля (надзора).
