| Номер в госреестре | 19521-14 |
| Наименование СИ | Счетчики холодной и горячей воды турбинные |
| Обозначение типа СИ | типа СВТ |
| Изготовитель | Акционерное общество "Арзамасский приборостроительный завод имени П.И.Пландина" (АО "АПЗ"), Нижегородскаяобл.,г. Арзамас |
| Год регистрации | 2014 |
| Срок свидетельства | 24.01.2029 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики холодной и горячей воды турбинные типа СВТ Назначение средства измерений
Счетчики холодной и горячей воды турбинные типа СВТ (далее счетчики) предназначены для измерений объема холодной питьевой воды при учетных операциях в системах центрального водоснабжения.
Счетчик представляет собой одноструйный турбинный счетчик с сухим счетным механизмом, защищенным от внешних магнитных воздействий.
Принцип работы счетчика состоит в измерении числа оборотов турбинки, вращающейся под воздействием протекающей воды. Количество оборотов турбинки пропорционально объему воды, протекающей через счетчик. Индикаторное устройство через масштабирующий редуктор обеспечивает перевод числа оборотов турбинки в объем измеренной воды в "м ". Объем воды, измеренный счетчиком, определяется по показаниям роликового индикаторного устройства.
Функция дистанционной передачи результатов измерений реализована в унифици -рованном счетном механизме: СВТ 20/50 И. Шифр И обозначает наличие у счетчика импульсного выхода (герконового датчика).

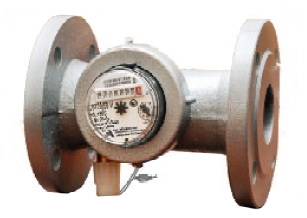

Общий вид и место пломбирования приведены на рисунке 1.
| Наименование параметров | Характеристика | |
| СВТ 20/50, СВТ20/50-И | СВТ 50/80 | |
| класс А класс В | класс А класс В | |
| Диаметр условного прохода, мм | 50 | 80 |
| Измеряемая среда | Холодная и горячая вода по СанПиН 2.1.4.1074-01 | |
| Температура окружающего воздуха, °С | от плюс 5 до плюс 50 при относительной влажности до 80 % | |
| Расход воды, м3/ч | ||||
| минимальный, qmin | 1,6 | 0,6 | 4 | 1,5 |
| переходный, qt | 6 | 4 | 15 | 10 |
| номинальный, qn | 20 | 20 | 50 | 50 |
| максимальный, qmax | 40 | 40 | 100 | 100 |
| Температура измеряемой среды, °С | От плюс 5 до плюс 90 | |||
| Потеря давления на максимальном расходе, МПа (бар), не более | 0,1 (1 бар) | |||
| Масса ,не более, кг | 8,5 | 16 | ||
| Передаточный коэффициент, л/имп | 0,280 или 0,268 | 1,007 | ||
| Установка счетчика в трубопровод | горизонтальная | |||
| Номинальное давление воды, МПа | 1,6 | |||
| Порог чувствительности | 0,5 qmin | |||
| Соединение | фланцевое по ГОСТ 12817-80 | |||
| Емкость счетного механизма, м3 | 999999 или | 999999 или | ||
| 9999999 | 9999999 | |||
Пределы допускаемой относительной погрешности измерений объема воды при выпуске из производства и после ремонта (ДЭ), %:
- ± 5 в диапазоне от qmin до qt;
- ± 2 в диапазоне свыше qt до qmax включительно;
- в условиях эксплуатации - не более 2Дд.
Счетчик СВТ20/50-И имеет выход для подключения преобразователя низкочастотных импульсов. Форма импульса близка к прямоугольной. Длительность импульса - не менее 100 мс.
По устойчивости к воздействию температуры и влажности окружающего воздуха счетчики относятся к классу В4 по ГОСТ Р 50193.1-92.
По метрологическим классам счетчики подразделяются на класс В и класс А по ГОСТ Р 50193.1-92.
По устойчивости и прочности к воздействию синусоидальных вибраций счетчики соответствуют группе исполнения L3 по ГОСТ Р 50193.1-92.
Средняя наработка на отказ - не менее 100 000 ч.
Средний срок службы - 12 лет.
наносится на кожух или верхнюю плату счетного механизма методом фотопечати и на титульный лист паспорта - типографским способом.
| Обозначение | Наименование | Кол-во | Примечание |
| ЛГФИ.407221.003 | Счетчик холодной и горячей воды типа СВТ | 1 | |
| ЛГФИ.407221.003 ПС | Паспорт | 1 | |
| ЛГФИ.407221.003ИМ | Методика поверки | 1 | Поставляется по заказу потребителя |
осуществляется в соответствии с методикой ЛГФИ.407221.003 ИМ "ГСИ. Счетчики холодной и горячей воды турбинные типа СВТ. Методика поверки», утвержденной ФГУП "ВНИИМС" в октябре 2013 г.
Основное поверочное оборудование:
- поверочная расходомерная установка ВСЧ-1 с погрешностью не более ± 0,2 %;
- стенд поверочный СПВ 250/100 с погрешностью не более ± 0,15 %.
изложены в паспорте ЛГФИ.407221.003 ПС.
Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды турбинным типа СВТ.
1. ГОСТ Р 50193.1-92 "Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования".
2. ГОСТ 8.510-2002 "ГСИ. Государственная поверочная схема для средств измерения объема и массы жидкости".
3. ЛГФИ.407221.003 ТУ "Счетчики холодной и горячей воды турбинные типа
СВТ".
| Зарегистрировано поверок | 64 |
| Поверителей | 13 |
| Актуальность данных | 19.11.2024 |
