Государственный реестр средств измерений

Дозиметрырадиометры поисковые МКСРМ1402М, 19539-20

19539-20
Дозиметры-радиометры поисковые МКС-РМ1402М (далее - дозиметры) предназначены для измерений мощности амбиентного эквивалента дозы Н* (10) (далее -МЭД) рентгеновского и гамма - излучений (далее - фотонного излучения) и нейтронного излучения, плотности потока ф альфа- и бета - излучений, накопления и хранения сцинтилляционных спектров гамма-излучения, а также для поиска, обнаружения и локализации радиоактивных материалов.
Карточка СИ
Номер в госреестре 19539-20
Наименование СИ Дозиметры-радиометры поисковые
Обозначение типа СИ МКС-РМ1402М
Изготовитель Общество с ограниченной ответственностью "Полимастер" (ООО "Полимастер"), Республика Беларусь
Год регистрации 2020
Срок свидетельства 30.12.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Дозиметры-радиометры поисковые МКС-РМ1402М (далее - дозиметры) предназначены для измерений мощности амбиентного эквивалента дозы Н* (10) (далее -МЭД) рентгеновского и гамма - излучений (далее - фотонного излучения) и нейтронного излучения, плотности потока ф альфа- и бета - излучений, накопления и хранения сцинтилляционных спектров гамма-излучения, а также для поиска, обнаружения и локализации радиоактивных материалов.

Описание

Принцип действия дозиметра в режиме измерения основан на подсчете числа импульсов, поступающих с выходов детекторов, и вычислении МЭД при измерении фотонного или нейтронного излучения, плотности потока при измерении альфа- и бета- излучений.

В режиме поиска дозиметр осуществляет сравнение числа импульсов, поступаю -щих с выходов блоков детектирования с пороговым значением, рассчитанным на основе измерения текущего радиационного фона (полученного при калибровке прибора) и установленных коэффициентов.

Блоки детектирования выполнены в виде отдельных блоков и подключаются к блоку обработки с помощью кабеля через разъем, расположенный в торцевой части блока обработки. Блоки детектирования преобразуют радиоактивное излучение в электрические импульсы, которые затем поступают в блок обработки.

Блок обработки осуществляет тестирование дозиметра, управляет всеми режимами работы, ведет математическую обработку сигналов и осуществляет вывод информации на жидкокристаллический индикатор (ЖКИ), звуковой сигнализатор и сигнализатор вибрационный. Выдача информации на звуковой и вибрационный сигнализаторы осуществляется при превышении установленного порогового значения. В состав блока обработки входит энергонезависимая память, предназначенная для хранения установленных режимов работы и накопленных сцинтилляционных спектров. Накопленные в памяти блока обработки сцин-тилляционные спектры можно переслать в компьютер по RS-интерфейсу с помощью специальной программы. Эта программа позволяет также произвести идентификацию состава вещества по сцинтилляционному спектру. Сигнализатор вибрационный выполнен в виде миниатюрного прибора, который с помощью клипсы может крепиться на элементах одежды. Конструктивно дозиметр выполнен в виде восьми портативных блоков:

-    блок обработки;

-    блок детектирования БД-01. Высокочувствительный сцинтилляционный блок детектирования на основе CsI, предназначенный для поиска радиоактивных источников по внешнему гамма- излучению;

-    блок детектирования БД-02. Сцинтилляционный блок детектирования на основе CsI, предназначенный для регистрации сцинтилляционных спектров гамма-излучения;

-    блок детектирования БД-03. Блок детектирования на основе счетчика Гейгера-Мюллера, предназначенный для измерения МЭД гамма- излучения;

-    блок детектирования БД-03-01. Блок детектирования на основе счетчика Гейгера-Мюллера, предназначенный для измерения МЭД гамма-излучения;

-    блок детектирования БД-04. Блок детектирования на основе пропорционального счетчика, предназначенный для измерения МЭД нейтронного излучения;

-    блок детектирования БД-05. Блок детектирования на основе пропорционального счетчика, предназначенный для измерения плотности потока альфа-, бета- излучений;

-    блок сигнализатора вибрационного.

Для удобства обследования крупногабаритных объектов блоки детектирования могут устанавливаться на удлинительную штангу.

На лицевой панели блока обработки расположены кнопки управления, ЖКИ и звуковой сигнализатор. Заряд аккумуляторной батареи осуществляется от внешнего зарядного устройства, которое может поставляться в составе дозиметра.

Питание дозиметра осуществляется от встроенной аккумуляторной батареи напряжением 6 В.

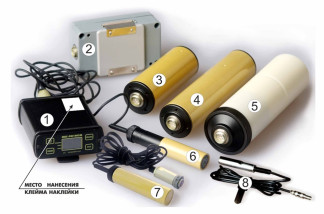

Общий вид дозиметра представлен на рисунке 1.

Рисунок 1 - Общий вид и место пломбирования дозиметров-радиометров поисковых

МКС-РМ1402М:

1 - блок обработки, 2 - БД-05, 3 - БД-02, 4 - БД-01, 5 - БД-04,

6 - БД-03, 7 - БД-03-01, 8 - блок сигнализатора вибрационного

Программное обеспечение

Программное обеспечение (ПО) дозиметров является встроенным, метрологически значимая часть ПО размещается в энергонезависимой памяти микропроцессора блока обработки, запись которой осуществляется в процессе производства. ПО защищено от преднамеренных и непреднамеренных изменений пломбой. Доступ к микроконтроллеру блока обработки исключен конструкцией аппаратной части дозиметра. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без специализированного оборудования изготовителя. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.

Таблица 1 - Идентификационные данные ПО дозиметров индивидуальных рентгеновского и гамма - излучений МКС-РМ1402М_

Идентификационные данные (признаки)

Значение

Встроенное ПО

Идентификационное наименование ПО

ТИГР.0001.00.02-01

Идентификационные данные (признаки)

Значение

Номер версии (идентификационный номер) ПО

v.0.1

Цифровой идентификатор ПО (CRC16, 0x11021)

Не определен

Влияние ПО учтено при нормировании метрологических характеристик.

В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО дозиметров -радиометров поисковых МКС-РМ1402М от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».

Технические характеристики

Таблица 2 - Метрологические характеристики_

Наименование характеристики

Значение

Диапазон измерений МЭД фотонного излучения с блоками, мкЗв/ч:

-    БД-01

-    БД-02

-    БД-03

-    БД-03-01

от 0,05 до 40 от 0,1 до 200 от 0,15 до 105 от 10 до 107

Пределы допускаемой относительной основной погрешности измерений МЭД по линии энергии 0,662 МэВ радионуклида 137Cs с блоками, %:

-    БД-01

-    БД-02

-    БД-03

-    БД-03-01

±(20+A/H)

где H- измеренное значение МЭД, мкЗв/ч; А - коэффициент равный 1 мкЗв/ч ±(20+A/H)

где H - измеренное значение МЭД, мкЗв/ч; А - коэффициент равный 2 мкЗв/ч ±(20+A/H)

где H - измеренное значение МЭД, мкЗв/ч; А - коэффициент равный 3 мкЗв/ч ±(20+A/ H +В- H) где H - измеренное значение МЭД, мкЗв/ч; А - коэффициент равный 102 мкЗв/ч;

В - коэффициент равный 2-10-6 (мкЗв/ч)-1

Диапазон измерений МЭД нейтронного излучения по Pu-a-Be в коллимированном излучении с блоком БД-04, мкЗв/ч

от 1 до 5000

Пределы допускаемой относительной основной погрешности измерений МЭД нейтронного излучения по Pu-a-Be в коллимированном излучении с блоком БД-04, %

±(30+A/H)

где H - измеренное значение МЭД, мкЗв/ч; А - коэффициент равный 10 мкЗв/ч

Диапазон измерений плотности потока альфа-излучения с блоком БД-05, мин-1см-2

от 1 до 5-105

Пределы допускаемой относительной основной погрешности измерений плотности потока альфа-излучения с блоком БД-05, %

+(20+A^) где ф - измеренное значение плотности потока альфа-излучения, мин-1см-2;

А - коэффициент равный 10 мин-1см-2

Диапазон измерений плотности потока бета-излучения с блоком БД-05, мин-1см-2

от 10 до 106

Пределы допускаемой относительной основной погрешности измерений плотности потока бета-излучения с блоком БД-05, %

±(20+A^) где ф - измеренное значение плотности потока бета-излучения, мин-1см-2;

Наименование характеристики

Значение

А - коэффициент равный 100 мин-1см-2

Диапазон энергий измеряемого фотонного излучения с блоками, МэВ:

-    БД-01

-    БД-02

от 0,06 до 1,5

Продолжение Таблицы 2

Наименование характеристики

Значение

Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ гамма -излучения радионуклида 137Cs с блоками, %:

- БД-01

отличие от типовой зависимости не более

- БД-02

чем на минус 20

Диапазон энергий измеряемого фотонного излучения с блоками, МэВ:

- БД-03

от 0,02 до 1,5

- БД-03-01

от 0,08 до 1,5

Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ гамма -излучения радионуклида 137Cs с блоками, %, не более:

- БД-03:

• в диапазоне энергий от 0,035 до 1,5 МэВ

±25

• в диапазоне энергий от 0,020 до 0,035 МэВ

-60

- БД-03-01

±25

Энергетическое разрешение при регистрации сцинтилляционных спектров по линии энергии 0,662 МэВ гамма-излучения радионуклида 137Cs с блоком БД-02, %, не более

10

Чувствительность по линии энергии 0,662 МэВ гамма - излучения радионуклида 137Cs с блоками, (имп/с)/(мкЗв/ч), не менее:

- БД-01

150

- БД-02

25

- БД-03

0,15

- БД-03-1

0,034

Диапазон энергий регистрируемого нейтронного излучения с блоком БД-04

от 0,025 эВ до 14 МэВ

Диапазон граничных энергий при измерении плотности потока бета-излучения, МэВ

от 0,15 до 3,5

Чувствительность к нейтронному излучению с блоком БД-04, (имп/с)/(мкЗв/ч), не менее:

- для Pu-a-Be источников;

0,3

- для тепловых нейтронов.

1,2

Чувствительность к альфа-излучению радионуклида 239Pu с блоком БД-05, имп-см2, не менее

2,0

Чувствительность к бета-излучению радионуклидов 90Sr+90Y с блоком БД-05, имп-см2, не менее

0,5

Пределы допускаемой дополнительной отно-

сительной погрешности независимо от вида

ионизирующего излучения и вида измеряемой

величины, %

- при изменении температуры окружающей

среды от нормальной до -30 °С и от нор

мальной до +50 °С

±20

Продолжение Таблицы 2

Наименование характеристики

Значение

-    при изменении температуры окружающей среды от нормальной до -30 °С и от нормальной до +50 °С для блока БД-02

-    при относительной влажности 95 % при температуре 25 °С

-    при изменении напряжения питания от номинального значения до крайних значений напряжения питания

от -30 до +20 ±10

±10

- при воздействии магнитных полей промышленной частоты напряженностью 400 А/м

±10

Количество каналов накопления сцинтилля-ционных спектров для блока БД-02

512

Количество сохраняемых в энергонезависимой памяти сцинтилляционных спектров для блока БД-02, не менее

110

Коэффициент вариации в режиме измерения при доверительной вероятности 95 % для блоков БД-01, БД-02, БД-03, БД-03-1, не более

±10

Время установления рабочего режима, с, не более

60

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 86 до 106,7

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания дозиметра, В

6 (+1,2; -0,15)

Габаритные размеры основных частей дозиметра, мм, не более: - блок обработки (высота; ширина; длина)

32; 85; 107

- блок детектирования БД-01 (диаметр; высота)

45; 188

- блок детектирования БД-02 (диаметр; высота)

45; 131

- блок детектирования БД-03 (диаметр; высота)

23; 122

- блок детектирования БД-03-01 (диаметр; высота)

21; 100

- блок детектирования БД-04 (диаметр; высота)

59; 207

- блок детектирования БД-05 (ширина; высота; длина)

65; 40; 118

- сигнализатор вибрационный (диаметр; высота)

10; 56

Габаритные размеры в упаковке (длина; ширина; высота), мм, не более:

360;470; 160

Масса составных частей дозиметра, кг, не более: - блок обработки

0,35

- блок детектирования БД-01

0,30

- блок детектирования БД-02

0,28

- блок детектирования БД-03

0,15

- блок детектирования БД-03-01

1,50

- блок детектирования БД-04

0,49

- блок детектирования БД-05

0,35

- сигнализатор вибрационный

0,05

- устройство зарядное

0,37

|- комплект принадлежностей

0,75

Продолжение Таблицы 3

Наименование характеристики

Значение

Масса дозиметра в упаковке, кг, не более

7,5

Срок службы, лет, не менее

8

Средняя наработка на отказ, ч

10000

Условия эксплуатации:

-    температура окружающей среды (звуковой и вибрационный сигналы при превышении установленного порогового значения), °С;

-    температура окружающей среды (звуковой и вибрационный сигналы при превышении установленного порогового значения, и индикация информации на ЖКИ), °С

-    относительная влажность при 25 °С и более низких температурах без конденсации влаги, %, не более

-    атмосферное давление, кПа

от -30 до +50

от -10 до +50 98

от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации ТИГР.412118.020РЭ типографским способом.

Комплектность

Таблица 4 - Комплектность дозиметров-радиометров

Наименование, тип

Обозначение

Количество, шт.

Примечание

Дозиметр-радиометр поисковый МКС-РМ1402М в составе:

ТУ РБ 14804920.01799

1

Количество и тип блоков детектирования и принадлежностей, входящих в комплект поставки, указывается в карте заказа согласно приложению Г ТУ РБ 14804920.017-99

Постоянная часть

Блок обработки

ТИГР.412118.017

1

Блок детектирования гамма-излучения БД-01

ТИГР.328306.004

1

Допускается по требованию потребителя вместо блока БД-01 поставлять один из блоков БД-02 - БД-05 с соответствующими принадлежностями

Кабель №1

ТИГР. 685661.005

1

Поставляется со всеми блоками детектирования кроме БД-03

Руководство по эксплуатации

ТИГР.412118.020РЭ

1

Методика поверки

МРБ. МП 730 - 2020

1

Входит в состав Руководства по эксплуатации

Устройство зарядное

ТИГР.423146.001

Упаковка

ТИГР.412915.008

1

Упаковка (транспортная)

ТИГР 305646.007

1

Переменная часть

Блок детектирования гамма-излучения БД-02

ТИГР.328306.004-01

1

Блок детектирования гамма-излучения БД-03

ТИГР.433450.010

1

Блок детектирования гамма-излучения БД-03-01

ТИГР.433450.010-02

1

Продолжение Таблицы 4

Наименование, тип

Обозначение

Количество, шт.

Примечание

Блок детектирования ней

ТИГР.418258.021-01

1

тронного излучения БД-04

Блок детектирования альфа-

ТИГР.418258.023

1

и бета-излучений БД-05

Сигнализатор

ТИГР.425549.001

1

вибрационный

Комплект принадлежностей

ТИГР.305654.004

в составе:

- Кронштейн №1

ТИГР.301413.072

1

Поставляется с БД-01 или БД-02

- Кронштейн №2

ТИГР.301413.076

1

Поставляется с БД-01 или БД-02

- Кронштейн №3

ТИГР.301413.104-01

1

Поставляется с БД-03 или

БД-03-1

- Кронштейн №4

ТИГР.301413.106

1

Поставляется с БД-03

- Кронштейн №5

ТИГР.301413.105

1

Поставляется с БД-04

- Кронштейн №6

ТИГР.301413.097

1

Поставляется с БД-05

- Удлинитель №1

ТИГР.301413.073

1

- Удлинитель №2

ТИГР.301413.074

2

- Ручка

ТИГР.301413.075

1

- Кабель №2

ТИГР.685661.005-01

1

Поставляется со всеми блоками

детектирования кроме БД-03

- Кабель №3

ТИГР.685621.036

1

Поставляется с БД-02

- Зажим

ТИГР.745485.014

6

- Чехол измерительный

ТИГР.735231.016

5

Поставляется с БД-05

- Экран защитный

ТИГР.305177.013

1

Поставляется с БД-05

- Диск

ТИГР.305555.017

1

Поставляется с БД-02 по тре

бованию заказчика

Поверка

осуществляется по документу МРБ.МП 730-2020 «Дозиметры-радиометры поисковые

МКС-РМ1402М. Методика поверки», утвержденному БелГИМ 03 марта 2020 г.

Основные средства поверки:

-    рабочий эталон 2-го разряда по ГОСТ 8.033-96 - источники альфа-излучения эталонные с радионуклидом 239Pu типа 5П9 с площадью рабочей поверхности 100 см2, плотность потока от 6 до 106 мин-1 • см-2, погрешность источников не более ±7 %;

-    рабочий эталон 2-го разряда по ГОСТ 8.033-96 - источники бета-излучения эталонные с радионуклидом 90Sr+90Y типов 4С0 и 5С0 с площадью рабочей поверхности 40 и 100 см2, соответственно, плотность потока от 7101 до 106 мин-1 см-2, погрешность источников не более ±7 %;

-    рабочий эталон 2-го разряда по ГОСТ 8.031-82 - поверочные установки типа УКПН с комплектом плутоний-бериллиевых источников нейтронов, создающая коллимированное поле нейтронов и аттестованная по мощности эквивалентной дозы нейтронного излучения от 5 10-10 до 10-6 Зв/с, погрешность аттестации установки не более ±9 %;

-    рабочий эталон 2 разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма - излучения из радионуклида 137Cs, погрешность аттестации установки не более ±5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы, устанавливающие требования к дозиметрам-радиометрам поисковым МКС-РМ1402М

Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».

ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний.

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

ГОСТ 17225-85 Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний.

ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.

ТУ РБ 14804920.017-99 Дозиметр-радиометр поисковый МКС-РМ1402М. Технические условия.

Зарегистрировано поверок 6
Поверителей 2
Актуальность данных 16.09.2024
19539-20
Номер в ГРСИ РФ:
19539-20
Производитель / заявитель:
Общество с ограниченной ответственностью "Полимастер" (ООО "Полимастер"), Республика Беларусь
Год регистрации:
2020
Cрок действия реестра:
30.12.2025
Похожие СИ
93158-24
93158-24
2024
"Shenzhen ION Engineering Technologies LTD.", Китай
Срок действия реестра: 11.09.2029
93207-24
93207-24
2024
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда"), г. Москва, г. Зеленоград
Срок действия реестра: 12.09.2029
93189-24
93189-24
2024
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промз
Срок действия реестра: 12.09.2029
93188-24
93188-24
2024
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промз
Срок действия реестра: 12.09.2029
93187-24
93187-24
2024
"ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD., КНР
Срок действия реестра: 12.09.2029
93185-24
93185-24
2024
"Zhejiang SUPCON Instrument Co., Ltd", Китай
Срок действия реестра: 12.09.2029
93180-24
93180-24
2024
Guilin Measuring & Cutting Tool Co., Ltd, КНР
Срок действия реестра: 12.09.2029
93176-24
93176-24
2024
eralytics GmbH, Австрия
Срок действия реестра: 12.09.2029
93175-24
93175-24
2024
Общество с ограниченной ответственностью "ЭНМАКСО" (ООО "ЭНМАКСО"), г. Чебоксары
Срок действия реестра: 12.09.2029
93156-24
93156-24
2024
Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс"), г. Санкт-Петербург
Срок действия реестра: 11.09.2029
