Газосигнализаторы ГСМ, 19605-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Г азосигнализаторы ГСМ Назначение средства измерений

Газосигнализаторы ГСМ предназначены для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей в воздухе рабочей зоны и сигнализации о превышении установленных пороговых значений.

Описание

Газосигнализаторы ГСМ (далее - газосигнализаторы) являются стационарными одно- (модификации ГСМ-05, ГСМ-08) или многоканальными (модификация ГСМ-03) (до 20 измерительных каналов) приборами непрерывного действия.

Принцип действия - термохимический, основанный на изменении температуры и, вледствие этого, сопротивления каталитически активного чувствительного элемента при сгорании на нем горючих газов и паров.

Способ отбора пробы - диффузионный.

Конструктивно газосигнализаторы имеют многоблочную структуру. Модификации газосигнализаторов, наименования блоков, входящих в их состав, материал корпуса и способ установки приведены в таблице 1.

Таблица 1

На лицевой панели БС расположены: двухразрядный светодиодный дисплей (кроме ГСМ-

03), светодиоды «Питание/Отказ», «Порог1/Порог2», «Концентрация», клавиши управления (кроме ГСМ-03).

На корпусе БС находятся клеммы для подключения блока детекторного, электрического питания, выходных сигналов.

Газосигнализаторы обеспечивают выходные сигналы:

-    показания встроенного светодиодного индикатора (кроме ГСМ-03);

-    светодиодная индикация (Питание / Отказ / Порог 1 / Порог 2);

-    релейные (Отказ / Порог 1 / Порог 2)

-    унифицированный аналоговый выходной токовый сигнал постоянного тока (4-20) мА;

-    цифровой интерфейс RS-232 и / или RS485, протокол Modbus™ RTU; Ethernet, USB (для модификации ГСМ-03 при наличии БИ).

Маркировка взрывозащиты газосигнализаторов и степень защиты от внешних воздействий приведены в таблице 2.

Структура условного обозначения газосигнализаторов: ГСМ-SS-TT-U / V / W- X-Y-Z

В обозначениях исполнений газосигнализаторов используются следующие символы:

SS - обозначение модификации газосигнализатора (03, 05 или 08);

TT - количество измерительных каналов (от 01 до 20 - для ГСМ-03; 01 - для ГСМ-05, ГСМ-08);

U - конструктивное исполнение (3 - конструктив BOPLA, блок детекторный АПИ5.132.039, (ГСМ-05); 4 - конструктив Phoenix Contact, блок детекторный АПИ5.132.039, (ГСМ-03); 5 - конструктив BOPLA, блок детекторный БДВ, (ГСМ-05); 6 - конструктив BOPLA щитовой, блок детекторный БД-08, (ГСМ-08));

V    - тип внутреннего интерфейса (2 - RS - 485);

W - наличие токового выхода (А - выход (4-20) мА);

X - наличие внешнего интерфейсного блока (0 - отсутствие; 1 - наличие);

Y    - напряжение питание и наличие внешнего источника питания (0 - для ГСМ-03 - отсутствие внешнего источника, питание от +24 В; 0 - для ГСМ-05: встроенный источник питания от сети 220 В; 1 - наличие внешнего источника питания от сети 220 В; 2 - наличие внешнего источника питания от сети 220 В с резервированием; 3 - встроенный источник питания от сети 220 В; 4 -встроенный источник питания от +24 В;)

Z - тип дискретных выходов порогового устройства (1 - нормально замкнутые; 2 - нормально разомкнутые; 3 - переключающий контакт; 4 - переключающий контакт с изменением состояния на противоположное по включению питания)

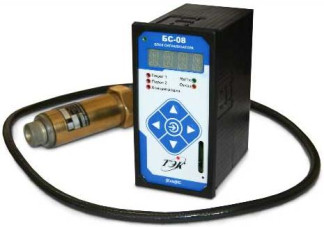

Внешний вид газоанализаторов приведен на рисунках 1 - 3.

Схема пломбирования приведена на рисунках 4 - 6.

Программное обеспечение

Г азосигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей в воздухе рабочей зоны и сигнализации о превышении установленных пороговых значений.

ПО газосигнализаторов обеспечивает следующие основные функции:

-    отображение результатов измерений на встроенном светодиодном индикаторе (кроме ГСМ-03);

-    светодиодная индикация (Питание/ Отказ / Порог 1 / Порог 2);

-    обработку и передачу измерительной информации от БД к БС;

-    формирование выходного аналогового сигнала (4 - 20) мА;

-    формирование релейных выходных сигналов (Отказ / Порог 1 / Порог 2);

-    формирование цифрового выходного сигнала, интерфейс RS-232 и / или RS485, протокол Modbus™ RTU; Ethernet, USB 5 (в зависимости от модификации);

-    самодиагностику аппаратной части газосигнализатора;

- настройку нулевых показаний и чувствительности газосигнализатора.

ПО газосигнализатора реализует следующие расчетные алгоритмы:

1)    вычисление значений содержания определяемого компонента по данным от БД;

2)    вычисление значений выходного аналогового сигнала и цифровых сигналов;

3)    сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;

4)    непрерывную самодиагностику аппаратной части газосигнализатора.

Встроенное ПО ГСМ-05 и ГСМ-08 идентифицируется при каждом включении газосигнализатора путем вывода на дисплей условного наименования ПО и номера версии перед переходом в режим измерений. Встроенное ПО ГСМ-03 идентифицируется при подключении персонального компьютера по интерфейсу RS-232 к блоку БС-М2.

Идентификационные данные программного обеспечения приведены в таблице 3.

Таблица 3

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газосигнализаторов.

Газосигнализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.

Технические характеристики

1) Диапазоны измерений, пределы допускаемой основной погрешности для газосигнализаторов приведены в таблице 4.

Таблица 4

Определяемый

компонент

1)

Диапазон показаний довзрывоопасной концентрации определяемого компонента, %

НКПР

Диапазон измерений довзрывоопасной концентрации определяемого компонента, % НКПР

Пределы допускаемой основной абсолютной погрешности, % НКПР

Примечания:

1)    - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002. Ввиду того, что датчики обладают чувствительностью к широкой номенклатуре органических и неорганических горючих веществ, пределы допускаемой основной погрешности нормированы для смесей, содержащих только один горючий компонент.

2)    - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), этан(С2Н6), пропан (C3H8), н-бутан (C4H10), изобутан (и-С4Н10), н-пентан (C5H12), изо-пентан (i-C5H12), гексан (C6H14), водород (H2), этилен (C2H4), бензол (C6H6), аммиак (NH3); винил-хлорид (C2H3Cl), оксид углерода (СО);

3)    -. модификации ГСМ-08, ГСМ-05-01-5/2/А-Х-Х-Х) имеют диапазон показаний от 0 до 100 % НКПР.

2) Предел допускаемой вариации, допускаемого времени установления выходного сигнала, диапазон настройки порогов срабатывания сигнализации, пределы погрешности срабатывания сигнализации, пределы допускаемых дополнительных погрешностей газосигнализаторов и пределы допускаемого изменения показаний газосигнализатора за 8 ч непрерывной работы приведены в таблице 5.

Таблица 5

3) Габаритные размеры и масса газосигнализаторов указаны в таблице 6.

4) Параметры электропитания указаны в таблице 7.

Таблица 7

5) Средняя наработка на отказ и средний срок службы указаны в таблице 8.

Таблица 8

6) Рабочие условия эксплуатации указаны в таблице 9.

Таблица 9

Знак утверждения типа

Знак утверждения типа наносится на боковую сторону БС методом наклейки и на титульный лист Руководства по эксплуатации и Формуляра типографским методом.

Комплектность

Комплект поставки газосигнализаторов приведен в таблице 10.

Таблица 10

Поверка

осуществляется по документу МП-242-1952-2016 «Газосигнализаторы ГСМ. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «19» мая 2016 г.

Основные средства поверки:

Всего листов 10

- стандартные образцы состава газовые смеси метан - воздух (ГСО 10257-2013), этан - воздух (ГСО 10244-2013), пропан - воздух (ГСО 10262-2013), н-бутан - воздух (ГСО 10246-2013), изобутан - воздух (ГСО 10333-2013), н-пентан - воздух (ГСО 10364-2013), изопентан - воздух (ГСО 10365-2013), гексан - воздух (ГСО 10335-2013), водород - воздух (ГСО 10325-2013), этилен

- воздух (ГСО 10248-2013), бензол - воздух (ГСО 10366-2013), аммиак - воздух (ГСО 103272013), винилхлорид - воздух (ГСО 10549-2014), оксид углерода - воздух (ГСО 10242-2013) в баллонах под давлением.

Допускается применение иных средств поверки, не уступающих по метрологическим характеристикам.

Знак поверки наносится на свидетельство о поверке в виде наклейки.

Сведения о методах измерений

Методика измерений приведена в документах: «Газосигнализатор ГСМ модификации ГСМ-03. Руководство по эксплуатации», ОФТ.512.00.00.00 РЭ; «Газосигнализатор ГСМ модификации ГСМ-05. Руководство по эксплуатации», ОФТ.20.410.00.00 РЭ; «Газосигнализатор ГСМ модификации ГСМ-08. Руководство по эксплуатации», ОФТ.18.1747.00.00 РЭ.

Нормативные документы

ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.578-2014 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ТУ 4215-410-20885897-2006 Газосигнализаторы ГСМ. Технические условия.
