| Номер в госреестре | 19684-12 |
| Наименование СИ | Полуприцепы-топливозаправщики |
| Обозначение типа СИ | БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01, БЦМ-42.2 мод. 96052-02, БЦМ-42.3 мод. 96052-03 |
| Изготовитель | ЗАО "Бецема", г.Красногорск |
| Год регистрации | 2012 |
| Срок свидетельства | 24.05.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы - топливозаправщики БЦМ-42 модель 96052, БЦМ-42.1 модель 96052 - 01 , БЦМ-42.2 модель 96052 - 02, БЦМ-42.3 модель 96052 -03 (далее - топливозаправщики) предназначены для транспортировки, временного хранения и механизированной заправки нефтепродуктами плотностью не более 860 кг/м3 автомобилей с одновременным учетом объема выдаваемого топлива.

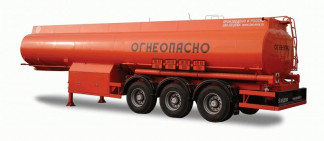

Общий вид полуприцепа - топливозаправщика
Принцип работы топливозаправщика основан на заполнении цистерны нефтепродуктом до уровня налива и измерении его объема. Слив нефтепродукта производится самотеком или через насос.
Топливозаправщик состоит из следующих основных составных частей: ящиком для размещения ЗИП; цистерны с заливной горловиной и указателем уровня налива топлива, дыхательным клапаном, расширительным бачком прямоугольного сечения; волнорезами; устройством для слива топлива самотеком; самовсасывающим центробежным насосам (по заказу); счетчиком жидкости ППО-40-0,6 СУ (по заказу); пеналами для напорно-всасывающих рукавов. Топливозаправщики являются транспортными мерами полной вместимости.
Цистерна может состоять из одного - шести отсеков (по заказу).
Основные отличия заложены в конструктивных особенностях топливозаправщиков: в количестве отсеков и разной вместимости цистерн.
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
| Наименование показателей | БЦМ-42 модель 96052 БЦМ-42.3 модель 96052-03 | БЦМ-42.1 модель 96052-01 БЦМ-42.2 модель 96052-02 |
| 1 | 2 | 3 |
| Условия эксплуатации: температура окружающей среды в условиях эксплуатации, С | от -50 до +45 | |
| Вместимость при 20о С, не более, л - номинальная | 37000 | 33000 |
| - действительная (калиброванная) | 37000±555 | 33000±495 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности вместимости цистерны, % | ±0,4 | |
| Вместимость запасного объема каждого отсека цистерны в % от номинальной вместимости, не менее | 2 | |
| Счетчик ППО 40-06СУ (по заказу) Госреестр № 1351-93 Минимальная доза выдачи топлива, л Пределы допускаемой относительной погрешности счетчика, % | 200±0,5 | |
| Габаритные размеры полуприцепа-топливозаправщика, не более, мм: - длина | 12500 | 11700 |
| - ширина | 2500 | |
| - высота | 3600 | 3450 |
| Масса полная полуприцепа-топливозаправщика, не более, кг | 43000 | 38000 |
Знак утверждения типа наносится на
- маркировочную табличку фотохимическим способом;
- титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
Полуприцеп-топливозаправщик БЦМ-42, БЦМ-42.1, БЦМ-42.2, БЦМ-42.3 Инструменты и принадлежности Руководство по эксплуатации Формуляр
- 1 шт.
1 комплект ( в соответствии с ФО)
- 1 экз.
- 1 экз.
осуществляется по ГОСТ Р 8.569-98. "Автоцистерны для жидких нефтепродуктов. Методика поверки". При поверке применяются мерники образцовые 2-го разряда по ГОСТ 8.400-80, вместимость 2000 л с погрешностью ±0,1%, шкальный мерник 1-го класса вместимость 210 л с ценой деления 1,0 л по ГОСТ 13844-68.
При использовании топливозаправщиков применяется метод прямых измерений (измерение объема жидкости), который приведен в формуляре.
Нормативные документы, устанавливающие требования к полуприцепам- топливозаправщикам БЦМ-42 модель 96052, БЦМ-42.1 модель 96052-01, БЦМ-42.2 модель 9605202, БЦМ-42.3 модель 96052-03
1. ГОСТ Р 50913-96 "Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования"
2. ГОСТ Р 8.569-98 "Автоцистерны для жидких нефтепродуктов. Методика поверки"
3.ТУ306-105-071-93 «Полуприцепы-цистерны битумовозы, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, автоцистерны и автотопливозаправщики . Технические условия.»
4. Технический регламент о безопасности колесных транспортных средств.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (измерение объемов жидкостей).
