| Номер в госреестре | 19714-15 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | РСМ-05 |
| Изготовитель | СООО "АРВАС", Беларусь, г.Минск |
| Год регистрации | 2015 |
| Срок свидетельства | 11.08.2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры - счетчики электромагнитные РСМ - 05 (далее - расходомеры) предназначены для измерения расхода и (или) объема (массы) электропроводных жидкостей, в том числе питьевой воды и жидких пищевых продуктов (далее - жидкостей), в системах автоматического контроля и управления, учета (в том числе и коммерческого) воды и теплоносителя.
Принцип работы расходомеров основан на измерении ЭДС, возникающей в электропроводной жидкости, движущейся в магнитном поле. Измеренные значения ЭДС преобразуются в показания расхода, которые индицируются на ЖКИ или (и) преобразуются в различные виды нормированных выходных сигналов (частотный, импульсный, токовый, цифровой). Расходомеры имеют энергонезависимую память.
В состав расходомеров входят:
- первичный преобразователь расхода (далее - ППР) электромагнитного типа (для РСМ-05.07, РСМ-05.07М - 2 шт.);
- промежуточный преобразователь микропроцессорный (далее - ППМ);
- термопреобразователь сопротивления (далее - ТС) с номинальной статической характеристикой, выбираемой из ряда: 100 П, Pt 100, 500 П, Pt 500, 100 М, Cu100, класса А, В или С по ГОСТ 6651- 2009 (поставляется по заказу, в состав РСМ - 05.05С, РСМ-05.05СМ и РСМ
- 05.07, РСМ-05.07М не входит).
Расходомеры выпускаются в исполнениях в соответствии с таблицей 1.
Таблица 1
| Конструктивные особенности | Исполнение | |||
| РСМ-05.01 | РСМ-05.03 РСМ-05.03С, РСМ-05.03 СМ | РСМ-05.05 РСМ-05.05С, РСМ-05.05СМ | РСМ-05.07, РСМ-05.07М | |
| Совмещенное конструктивное исполнение ППМ и ПНР | + | - | + | + (первый канал) |
| Раздельное конструктивное исполнение ППМ и ПНР | - | + | - | + (второй канал) |
Расходомеры исполнений РСМ - 05.01, РСМ - 05.03, РСМ - 05.03С, РСМ-05.03СМ и РСМ - 05.05С, РСМ - 05.05СМ имеют стандартные последовательные интерфейсы RS 232С и RS 485, с помощью которых осуществляется обмен информацией с внешними устройствами.
Исполнение РСМ - 05.05 отличается возможностью подключения комплекта ТС или двух ТС (в соответствии с таблицей 2), подобранных в пару, и двух датчиков избыточного давления (ДИД) с выходным унифицированным сигналом постоянного тока. Расходомеры имеют стандартный последовательный интерфейс RS 485.
В исполнениях РСМ - 05.03, РСМ - 05.03С, РСМ-05.03СМ, РСМ - 05.05С, РСМ -05.05СМ предусмотрена возможность измерения расхода при изменении направления потока жидкости.
Типы ТС указаны в таблице 2.
Таблица 2
| Условное обозначение ТС | Номер по Г осреестру СИ РФ |
| ТСПА, ТСПА-К | 32089-06, 32088-06 |
| ТСП-Н | 38959-12 |
| КТСП-Н | 38878-12 |
| ТСПТ | 57175-14 |
Исполнения РСМ - 05.07, РСМ - 05.07М отличаются возможностью подключения двух ППР к ППМ, что позволяет независимо преобразовывать протекшие в двух трубопроводах объемы жидкости в импульсные сигналы. Возможность подключения ТС и ДИД не предусмотрена.

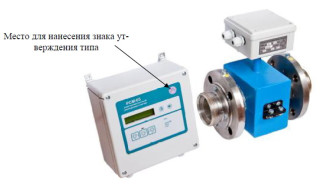

Внешний вид расходомеров приведен на рисунках 1 и 2.
Рисунок 2 - Внешний вид РСМ-05.05 и РСМ-05.05С, РСМ - 05.05СМ,
РСМ-05.07, РСМ - 05.07М
Оттиск знака поверки наносится на мастику в пломбировочной чашке, установленной внутри корпуса ППМ. На лицевой панели ППМ крепится клеймо - наклейка со знаком поверки. Места нанесения знака поверки и пломбировки предприятием-изготовителем приведены на рисунке 3.
Место нанесения клейма наклейки
Вид крышки изнутри
в) исполнение РСМ - 05.05, РСМ - 05.05С, РСМ - 05.05СМ, РСМ - 05.07, РСМ-05.07М
г) исполнение РСМ - 05.03, РСМ - 05.03С, РСМ - 05.03СМ
Рисунок 3 - Схема пломбировки расходомеров-счетчиков поверителем
Промежуточный преобразователь микропроцессорный расходомера-счетчика имеет встроенное программное обеспечение (ПО).
Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией апаратной части прибора. Внесение изменений в данные, содеражащие результаты измерений функционально невозможно. Класс защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Индентификационные данные программного обеспечения приведены в таблице 3.
Таблица 3
| Иденти фикаци онные данные | Значение в зависимости от исполнения РСМ-05 | |||||
| РСМ- 05.01 | РСМ-05.03 | РСМ-05.03С, РСМ-05 .03 СМ | РСМ-05.05 | РСМ-05.05 С, РСМ-05 .05 СМ | РСМ-05.07, РСМ-05.07М | |
| Идентификационное наименование ПО | АРВС.7 46967.0 10.350У Д | АРВС.746967.03 5.705 | АРВС.746967.02 0.750УД | АРВС.746967. 025.100-01УД | АРВС.746967.02 5.550-01УД | АРВС.7469 67.025.750- 01УД |
| Номер версии (иденти- фикаци- онный номер) ПО | 1.1.5 | 1.1 | v0.62 v0.64 | v1.01 | v2.91 | v1.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | D52A3 7BE | 28AB2420 | FEF02399 09ABE60E | 93F0BD12 | 501039CC | 20F5D368 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC- 32 | CRC-32 | CRC-32 | CRC-32 | CRC-32 | CRC-32 |
Основные технические и метрологические характеристики расходомеров - счетчиков электромагнитных РСМ - 05 представлены в таблицах 4-10.
Таблица 4 - Основные технические и метрологические характеристики
| Наименование характеристики | Исполнение | ||
| РСМ-05.01, РСМ-05.03, РСМ-05.03С, РСМ- 05.03СМ | РСМ-05.05 | РСМ-05.05С, РСМ- 05.05СМ, РСМ-05.07, РСМ-05.07М | |
| 1 | 2 | 3 | 4 |
| Рабочая среда (проводимость, См/м) | жидкость (от 5-10-4 до 0,5) | ||
| Диапазон измерения (преобразования) расхода, м3/ч | См. таблицы 5, 7 | См.таблицы 5, 6 | |
| Динамический диапазон (соотношение Gmax/Gmin) | 200 | 200 | 400 |
| Диапазон изменения весового коэффициента импульса, л/имп | от 0,01 до 20000 | ||
| Пределы допускаемой относительной погрешности измерения среднего объёмного расхода и объёма, % | См. таблицы 8, 9 | ||
| Пределы допускаемой относительной погрешности измерения среднего массового расхода и массы воды, % (без учета погрешности термопреобразователей сопротивления): Gmin £ G < 0,04Gmax 0,04Gmax £ G £ Gmax | ±3,5 ±1,5 | ||
| Диапазон изменения выходного сигнала постоянного тока, мА/(сопротивление нагрузки, Ом, не более) | 0 -5/(2000) 4 -20/(500) (для РСМ-05.03С, РСМ-05.03СМ) | ||
| Пределы допускаемой приведенной погрешности преобразования измеренного значения среднего объёмного расхода или температуры в сигнал постоянного тока, % | ±1,0 | — | — |
| Диапазон изменения выходной частоты, пропорциональной расходу, Гц | 20 - 2000 10 - 2000 (для РСМ-05.03С, РСМ-05.03СМ) | 0 - 10000 | |
| Диапазон измерения температуры жидкости, °С | 3 - 150 | — | |
| Пределы допускаемой абсолютной погрешности преобразования сигналов от термопреобразователей сопротивления, °С | ±(0,2+0,001t), где: t - значение измеренной температуры | — | |
| Пределы допускаемой относительной погрешности измерения разности температур, %: 3 £ At < 10 °С 10 £ At £ 140 °С | — | ± 2,0 ± 1,0 | — |
| Диапазон изменения входного тока, пропорционального давлению, мА | — | 4 - 20 | — |
Продолжение таблицы 4
| 1 | 2 | 3 | 4 |
| Рабочее давление жидкости, МПа, не более | 1,6 | ||
| Пределы допускаемой приведенной погрешности измерительных каналов давления, % | — | ±0,5 | — |
| Число разрядов индикатора | 9999999,999 | — | — |
| Температура окружающей среды, °С | от 5 до 50 | ||
| Электропитание от сети переменного тока: Напряжение, В Частота, Гц | от 207 (30,6) до 253 (39,6) 50±1 | ||
| Потребляемая мощность, Вт, не более | 5 | 10 | 10 |
Таблица 5 - Номинальные диаметры фланцевого соединения (DN) ППР и диапазоны измере-
ния расхода для РСМ-05.01, РСМ-05.03, РСМ-05.05, РСМ-05.03^ РСМ-05.05С, РСМ-05.07
Т______________” -------------------------
| Номинальный | Диапазоны измерения расходов, м3/ч | |||||||
| диаметр фланцевого соеди | РСМ-05.01, РСМ-05.03, РСМ-05.05 | РСМ-05.03C | РСМ-05.05С, РСМ-05.07 | |||||
| нения (DN), | Диапазон 1 | Диапазон 2 | Диапазон 1 | Диапазон 1 | ||||
| мм | Gmin | Gmax | Gmin | Gmax | Gmin | Gmax | Gmin | Gmax |
| 15 | 0,030 | 3,00 | 0,060 | 6,00 | 0,030 | 6,00 | 0,015 | 6,00 |
| 25 | 0,080 | 8,00 | 0,160 | 16,0 | 0,080 | 16,0 | 0,040 | 16,0 |
| 32 | 0,150 | 15,0 | 0,300 | 30,0 | 0,150 | 30,0 | 0,075 | 30,0 |
| 50 | 0,300 | 30,0 | 0,600 | 60,0 | 0,300 | 60,0 | 0,150 | 60,0 |
| 80 | 0,800 | 80,0 | 1,60 | 160 | 0,800 | 160 | 0,400 | 160 |
| 100 | 1,50 | 150 | 3,00 | 300 | 1,50 | 300 | 0,75 | 300 |
| 150 | 3,00 | 300 | - | - | 3,00 | 600 | 1,50 | 600 |
| Примечание - | Под наибольшим G | max и наименьшим Gmin расходами подразумевается макси- | ||||||
| мальное и минимальное значения расхода, при которых расходомеры обеспечивают свои | ||||||||
| метрологические характеристики при непрерывной работе | ||||||||
Таблица 6 - Номинальные диаметры фланцевого соединения (DN) ППР и диапазоны измерения расхода для РСМ-05.05СМ, РСМ-05.07М_
| Номинальный диаметр фланцевого соединения (DN), мм | Диапазон измерения расходов РСМ-05.05СМ, РСМ-05.07М | ||
| Минимальный расход Gmin, м3/ч | Переходный расход, Gt, м3/ч | Постоянный расход, Gmax, м3/ч | |
| 15 | 0,01575 | 0,0252 | 6,3 |
| 25 | 0,04 | 0,064 | 16,0 |
| 32 | 0,0625 | 0,1 | 25 |
| 40 | 0,1 | 0,16 | 40,0 |
| 50 | 0,1575 | 0,252 | 63,0 |
| 80 | 0,4 | 0,64 | 160,0 |
| 100 | 0,625 | 1 | 250,0 |
| 150 | 1,575 | 2,52 | 630,0 |
| Примечание - Под переходным Gt расходом подразумевается значения расхода, при котором изменяется максимально допустимая погрешность расходомера | |||
Таблица 7 - Номинальные диаметры фланцевого соединения (DN) ППР и диапазоны измерения расхода для РСМ-05.03 СМ_
| Диапазон измерения расходов РСМ-05.03 СМ | |||
| Номинальный диаметр фланцевого соединения (DN), мм | Минимальный расход Gmin, м3/ч | Переходный расход, Gt, м3/ч | Постоянный расход, Gmax, м3/ч |
| 15 | 0,0315 | 0,0504 | 6,3 |
| 25 | 0,08 | 0,128 | 16 |
| 32 | 0,125 | 0,2 | 25 |
| 40 | 0,2 | 0,32 | 40 |
| 50 | 0,315 | 0,504 | 63 |
| 80 | 0,8 | 1,28 | 160 |
| 100 | 1,25 | 2 | 250 |
| 150 | 3,15 | 5,04 | 630 |
Таблица 8 - Пределы допускаемой относительной погрешности преобразования объёмного расхода в частотный сигнал и объёма в импульсный сигнал для РСМ-05.01, РСМ-05.03, РСМ-05.03С, РСМ-05.05, РСМ-05.05С_
| Пределы допускаемой относительной погрешности преобразования объёмного расхода в частотный сигнал, 5f, % | ||
| РСМ-05.01, РСМ-05.03, РСМ-05.03С | РСМ-05.05 | РСМ-05.05С |
| ± 3,5 в диапазоне Gmin £ G < 0,04Gmax | ± 4,0 в диапазоне Gmin £ G < 0,04Gmax | ± (0,8+0,01Gmax/G) |
| ± 1,5 в диапазоне 0,04Gmax £ G £ Gmax | ± 2,0 в диапазоне 0,04Gmax £ G £ Gmax | |
| Пределы допускаемой относительной погрешности преобразования объёма в импульсный сигнал, 5N, % | ||
| РСМ-05.01, РСМ-05.03, РСМ-05.03С | РСМ-05.05 | РСМ-05.05С, РСМ-05.07 |
| ± 3,0 в диапазоне Gmin £ G < 0,04Gmax | ± 4,0 в диапазоне Gmin £ G < 0,04Gmax | ± (0,8+0,01Gmax/G) |
| ± 1,0 в диапазоне 0,04Gmax £ G £ Gmax | ± 2,0 в диапазоне 0,04Gmax £ G £ Gmax | |
| Примечание - По заказу РСМ-05.05С, РСМ-05.03С могут изготавливаться с пределами относительной погрешности 5f = 5N= ± 0,5 % в диапазоне 0,04Gmax £ G £ Gmax | ||
Таблица 9 - Пределы допускаемой относительной погрешности преобразования объёмного расхода в частотный сигнал и объёма в импульсный сигнал для РСМ-05.03СМ, РСМ-05.05СМ, РСМ-05.07М_
| Пределы допускаемой относительной погрешности преобразования объёмного расхода в частотный сигнал, 5f, % и объема в импульсный сигнал, 5n, % | ||
| РСМ-05.03СМ | РСМ-05.05СМ | РСМ-05.07М |
| ± 2,0 при t<30°C ± 3,0 при t>30°C в диапазоне Gmin £ G < 0,04Gmax | ± 5,0 в диапазоне от Gmin до Gt | ± 5,0 в диапазоне от Gmin до Gt |
| ± 1,0 (по заказу ± 0,5) в диапазоне 0,04Gmax £ G £ Gmax | ± (0,8+0,004Gmax/G)) в диапазоне от Gt до Gmax, но не более ± 1 (по заказу ± 0,5) в диапазоне 0,04Gmax £ G £ Gmax | ± (0,8+0,004Gmax/G) в диапазоне от Gt до Gmax |
| Примечание - t - температура измеряемой среды, °С | ||
Таблица 10 - Масса расходомеров
| DN, | Масса, кг | , не более | ||||||
| мм | РСМ-05.03, | РСМ-05.05, | РСМ-05.07 | |||||
| РСМ-05.01 | РСМ-05.03С, | РСМ-05.05С, | РСМ-05.07М | |||||
| РСМ-05.03СМ | РСМ-05.05СМ | |||||||
| ПРП | ПРПМ, | ПРП | ПРПМ, | ПРП | ПРПМ, | ПРП | ПРПМ, | |
| ПРПС.1 | ПРПС.1 | ПРПС.1 | ПРПС.1 | |||||
| 15 | — | 8,5 | — | 8,5 | — | 6 | — | 11 |
| 25 | 9,5 | 8,5 | 9,5 | 8,5 | 7,0 | 5,5 | 12 | 11 |
| 32 | 11,5 | 8,5 | 11,5 | 8,2 | 9,0 | 5,3 | 16 | 11 |
| 40 | 12 | 8,5 | 12 | 8,2 | 10 | 5,0 | 18 | 11 |
| 50 | 12 | 8,5 | 12 | 8,2 | 10 | 5,0 | 18 | 11 |
| 80 | 23 | 12,5 | 23 | 12,2 | 21 | 12 | 40 | 24 |
| 100 | 29,5 | 15 | 29,5 | 15 | 27 | 15 | 52 | 27 |
| 150 | 36 | — | 36 | — | 34 | — | 65 | — |
наносится типографским способом на эксплуатационную документацию и на переднюю панель ППМ методом офсетной печати или лазерной гравировки.
Комплект поставки расходомера соответствует таблице 11.
Таблица 11
| Наименование и условное обозначение | Количество | Примечание |
| 1 | 2 | 3 |
| Первичный преобразователь расхода фланцевого соединения: ПРП -25 ПРП -32 ПРП -40 ПРП -50 | 1 или 2 шт. 1 или 2 шт. 1 или 2 шт. 1 или 2 шт. | Определяется исполнением РСМ-05 |
| Наименование и условное обозначение | Количество | Примечание |
| 1 | 2 | 3 |
| ПРП -80 | 1 или 2 шт. | |
| ПРП -100 | 1 или 2 шт. | |
| ПРП -150 | 1 или 2 шт. | |
| Первичный преобразователь расхода без-фланцевого соединения: ПРПМ-15 | 1 или 2 шт. | |
| ПРПМ-25 | 1 или 2 шт. | |
| ПРПМ-32 | 1 или 2 шт. | |
| ПРПМ-40 | 1 или 2 шт. | |
| ПРПМ-50 | 1 или 2 шт. | |
| ПРПМ-80 | 1 или 2 шт. | |
| ПРПМ-100 | 1 или 2 шт. | |
| ПРПС.1 - 15 | 1 или 2 шт. | |
| ПРПС.1 - 25 | 1 или 2 шт. | |
| ПРПС.1 - 32 | 1 или 2 шт. | |
| ПРПС.1 - 50 | 1 или 2 шт. | |
| Промежуточный преобразователь микропро | Определяется исполнением | |
| цессорный ППМ: | РСМ-05 | |
| ППМ.01 или | 1 шт. | |
| ППМ.03 или | 1 шт. | |
| ППМ.03С или | 1 шт. | |
| ППМ.05 или | 1 шт. | |
| ППМ.05С или | 1 шт. | |
| ППМ.07 | 1 шт. | |
| Т ермопреобразователи | Только по заказу определяется | |
| сопротивления: | исполнением РСМ-05 | |
| ТСПА или | 1 или 2 шт. | |
| ТСП-Н или | 1 или 2 шт. | |
| ТСПТ | 1 или 2 шт. | |
| Комплекты термопреобразователей | Только по заказу для исполне | |
| сопротивления: | ния РСМ-05.05 | |
| ТСПА-К или | 1 комплект | |
| КТСП-Н | 1 комплект | |
| Комплект монтажных частей: монтажные фланцы, | 2 шт. | |
| болты, | 4 шт. | для ПНР DN 25-50 |
| 8 шт. | для ПНР DN 80-150 | |
| гайки, | 4 шт. | для ПНР DN 25-50 |
| 8 шт. | для ПНР DN 80-150 | |
| шпильки, | 4 шт. | для ПРПМ, ПРПС .1 |
| гильза защитная | 1 или 2 шт. | для трубопровода DN 15-100 |
| 1 или 2 шт. | для трубопровода DN 150 | |
| Комплект ЗИП: | Определяется исполнением | |
| вставка плавкая ВП-1-0,25А250В | 2 шт. | РСМ-05 |
| вставка плавкая ВП-1-0,5А250В | 1 шт. | |
| Расходомер - счетчик электромагнитный | 1 экз. | Определяется исполнением |
| РСМ - 05. Паспорт. | РСМ-05 | |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП. МН 789 - 2001 «Расходомеры-счетчики электромагнитные РСМ-05. Методика поверки», утвержденным Республиканским унитарным предприятием «Белорусский государственный институт метрологии» 31.05.2001 г. Основные средства поверки приведены в таблице 12.
Таблица 12
| Наименование, тип | Основные метрологические и технические характеристики |
| 1 | 2 |
| Установка поверочная для счетчиков жидкости | Диапазон воспроизведения расходов от 0,015 до 600 м3/ч. Предел допускаемой относительной погрешности измерения ±0,3 % (±0,15 % для РСМ-05.05С, 05.05СМ, 05.03С, 05.03 СМ с пределами 5gV доп=±0,5 %) |
| Мегаомметр Е6 - 16 | Диапазон измерений: от 2 Ом до 200 МОм при 500 В. Основная приведенная погрешность, не более ±1,5 % |
| Стенд проверки герметичности | Pmax =2,5 МПа, манометр кл. т. 1,5 |
| Магазин сопротивлений Р4831 | Диапазон измерения от 0,002 Ом до 111111,10 Ом. Предел допускаемой погрешности, %, 5 = ± (0,02+2x10-6(Rmax/R-1)} |
| Прибор комбинированный цифровой Щ - 300 | Диапазон измерения 0,001-1000 В; 100 нА-1 А. Погрешность ±(0,05-0,2) % |
Продолжение таблицы 12
| 1 | 2 |
| Секундомер электронный СТЦ - 2 | Предел допускаемой погрешности измерения интервалов времени А=±(15 10-6Т+С), где Т - значение измеряемого интервала времени, с; С=1 при цене деления 1 с, С=0,01 при цене деления 0,01 с |
| Калибратор программируемый П320 | Диапазон калиброванных выходных напряжений от 10-5 до 103 В, токов от 10-9 до 10-1 А. |
Методика измерений приведена в АРВС.746967.020.700ПС «Расходомер-счетчик электромагнитный РСМ-05.03С. Паспорт», АРВС.746967.020.700М ПС «Расходомер-счетчик электромагнитный РСМ-05.03СМ. Паспорт», АРВС.746967.020.500ПС «Расходомер-счетчик электромагнитный РСМ-05.05С. Паспорт», АРВС.746967.020.500М ПС «Расходомер-счетчик электромагнитный РСМ-05.05СМ. Паспорт», АРВС.746967.008-07.1ПС «Расходомер-счетчик электромагнитный РСМ-05.07С. Паспорт», АРВС.746967.008-07.1М ПС «Расходомер-счетчик электромагнитный РСМ-05.07СМ. Паспорт».
Нормативные и технические документы, устанавливающие требования к расходомерам - счетчикам электромагнитным РСМ - 05
1. ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
2. ГОСТ P 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
3. ГОСТ P 50193.3-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний
4. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
5. ТУ РБ 14746967.040-99 Расходомеры-счетчики электромагнитные РСМ-05. Технические условия.
| Зарегистрировано поверок | 1293 |
| Поверителей | 70 |
| Актуальность данных | 17.11.2024 |
