| Номер в госреестре | 19714-20 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | РСМ-05 |
| Изготовитель | СООО "АРВАС", Беларусь, г.Минск |
| Год регистрации | 2020 |
| Срок свидетельства | 27.06.2024 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики электромагнитные РСМ-05 (далее - расходомеры) предназначены для измерения расхода и (или) объема электропроводных жидкостей, в том числе питьевой воды и жидких пищевых продуктов (далее - жидкостей), в системах автоматического контроля, управления и учета воды и теплоносителя.
Принцип работы расходомеров основан на измерении ЭДС, возникающей в электропроводной жидкости, движущейся в магнитном поле. Измеренные значения ЭДС преобразуются в показания расхода, которые индицируются на жидкокристаллическом индикаторе (далее -ЖКИ) или (и) преобразуются в различные виды нормированных выходных сигналов (частотный, импульсный, токовый, цифровой). Расходомеры имеют энергонезависимую память.
В состав расходомеров входят:
- первичный преобразователь расхода (далее - ППР) электромагнитного типа (для расходомеров модификаций РСМ-05.07 и РСМ-05.07М - 2 шт.);
- промежуточный преобразователь микропроцессорный (далее - ППМ);
- термопреобразователь сопротивления (далее - ТС) с номинальной статической характеристикой, выбираемой из ряда: 100 П, Pt 100, 500 П, Pt 500, 100 М, Cu 100 класса А, В или С по ГОСТ 6651-2009 (поставляется по заказу только в составе расходомеров модификаций РСМ-05.03С и РСМ-05.03СМ).
Типы ТС, применяемые в составе расходомеров, указаны в таблице 1.
Таблица 1 - Типы ТС
| Условное обозначение ТС | Регистрационный номер |
| ТСПА | 65309-17 |
| ТСП-Н | 38959-17 |
| ТС-Б | 72995-18 |
| ТСПТ | 75208-19 |
Модификации расходомеров и соответствие их техническим нормативным правовым актам (далее - ТНПА) указаны в таблице 2.
Таблица 2 - Модификации расходомеров
| Модификация расходомера | Конструктивные особенности | Соответствие ТНПА | ||||
| Совмещенное конструктивное исполнение ППМ и НИР | Раздельное конструктив-ное исполнение ППМ и ППР | Встроенный пульт управления с индикатором | ТУ | ГОСТ Р ЕН 14341-2011 | ГОСТ P 50193.192 | |
| РСМ-05.03С | - | + | + | + | - | - |
| РСМ-05.03СМ | - | + | + | + | - | + |
| РСМ-05.05С | + | - | - | + | + | - |
| РСМ-05.05СМ | + | - | - | + | + | +* |
| РСМ-05.07 | + (первый канал) | + (второй канал) | - | + | + | - |
| РСМ-05.07М | + (первый канал) | + (второй канал) | - | + | + | +* |
| Примечание Знак «*» - обозначает, что данная модификация расходомера соответствует ТНПА только в составе с блоком индикации. | ||||||
В соответствии с ГОСТ P 50193.1-92 расходомеры модификаций РСМ-05.03СМ, РСМ-05.05СМ и РСМ-05.07М относятся к счетчикам воды.
В качестве первичных преобразователей расхода применяются преобразователи расхода электромагнитного типа фланцевого (ПРП) и без фланцевого исполнения (ПРПМ, ПРПП). Проточная часть ПРП и ПРПМ выполнена из фторопласта, ПРПП - из композиционного материала.
Расходомеры модификаций РСМ-05.03С и РСМ-05.03СМ имеют стандартные последовательные интерфейсы RS-232C и RS-485, с помощью которых осуществляется обмен информацией с внешними устройствами.
Расходомеры модификаций РСМ-05.05С и РСМ-05.05СМ имеют стандартный последовательный интерфейс RS-485 (по заказу вместо интерфейса RS-485 возможна установка интерфейса RS-232C).
Расходомеры модификаций РСМ-05.07 и РСМ-05.07М интерфейса не имеют.
В расходомерах модификаций РСМ-05.03С и РСМ-05.03СМ (РСМ-05.05С, РСМ-05.05СМ, РСМ-05.07 и РСМ-05.07М - по заказу) предусмотрена возможность измерения расхода при изменении направления потока жидкости.
Расходомеры модификаций РСМ-05.07 и РСМ-05.07М отличаются возможностью подключения двух ППР к ППМ, что позволяет независимо преобразовывать объемы жидкости по двум трубопроводам в импульсные или частотные сигналы.
Для обеспечения метрологических характеристик расходомера необходимо соблюдение прямого отрезка трубы 3 хДу до и 1 хДу после него.

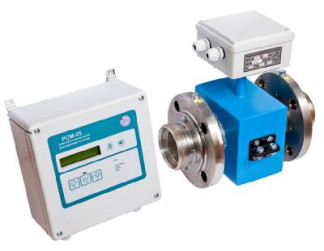

Внешний вид расходомеров приведен на рисунках 1 и 2.
Схема пломбирования расходомеров для защиты от несанкционированного доступа с указанием мест для нанесения оттиска знака поверки и знака поверки в виде наклейки приведена рисунке 3.
а) расходомеры модификаций РСМ-05.05С, б) расходомеры модификаций
РСМ-05.05СМ, РСМ-05.07 и РСМ-05.07М РСМ-05.03С и РСМ-05.03СМ
Оттиск знака поверки наносится на мастику в пломбировочной чашке, установленной внутри корпуса ППМ. На лицевую панель ППМ наносится знак поверки в виде наклейки.
Промежуточный преобразователь микропроцессорный расходомера имеет встроенное программное обеспечение (ПО).
Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией апаратной части прибора. Внесение изменений в данные, содеражащие результаты измерений функционально невозможно. Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 3.
Таблица 3 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение в зависимости от модификации | |||
| РСМ-05.03С | РСМ-05.03СМ | РСМ-05.05С, РСМ-05.05СМ | РСМ-05.07, РСМ-05.07М | |
| Идентификационное наименование ПО | RSM 05_03_S_v0_6 7-02.hex | RSM 05_03_SM_v0_6 7-02.hex | АРВС.746967. 025.550-01УД | АРВС.746967. 025.750-01УД |
| Номер версии (идентификационный номер) ПО | v0.67 | v0.67 | v3.02 | v1.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 3F27BCE1 | D14B7417 | 949A7AC8 | 20F5D368 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 | CRC-32 | CRC-32 | CRC-32 |
Основные метрологические и технические характеристики расходомеров представлены в таблицах 4 и 5.
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РСМ-05.03С, РСМ-05.03СМ | РСМ-05.05С, РСМ-05.05СМ, РСМ-05.07, РСМ-05.07М | |
| 1 | 2 | 3 |
| Диапазон измерений (преобразований) расходов, м3/ч | см. таблицы 6, 8 | см. таблицы 6, 7 |
| Диапазон измерений температур жидкости, оС | от 3 до 150 | - |
| Диапазон изменения выходного сигнала постоянного тока, мА/(сопротивление нагрузки, Ом), не более | от 4 до 20/(500) | - |
| Диапазон изменения выходной частоты, пропорциональной расходу, Гц | от 0 до 2000 | от 0 до 10000 |
| Диапазон изменения весового коэффициента импульса, л/имп | (1; 2,5; 5)10п п=от -2 до 4 | от 0,25 до 20000 |
| 1 | 2 | 3 |
| Пределы допускаемой приведенной погрешности преобразования измеренного значения среднего объемного расхода и температуры в сигнал постоянного тока, % | ±1,0 | - |
| Пределы допускаемой абсолютной погрешности преобразовании сигналов от термопреобразователей со- о/~' противления, С | ±(0,2+0,001t) | - |
| Пределы допускаемой относительной погрешности вычисления среднего массового расхода и массы жидкости (без учета погрешности ТС), %, в диапазоне расходов: - для РСМ-05.03С: qmin < q < 0,04qn 0,04qn < q < qn - для РСМ-05.03СМ: qmin < q < 0,04qn 0,04qn < q < qmax | ±3,5 ±1,5 ±3,5 ±1,5 | - |
| Пределы допускаемой относительной погрешности измерения среднего объемного расхода и объема, % | см. таблицы 9, 10 | |
| Пределы допускаемой относительной погрешности преобразования среднего объемного расхода в частотный сигнал, % | см. таблицы 11, 12 | |
| Пределы допускаемой относительной погрешности преобразования объема в импульсный сигнал, % | см. таблицы 11, 12 | |
| Пределы допускаемой относительной погрешности измерения времени, % | ±0,01 | |
| Рабочее давление, МПа, не более | 1,6 | |
| Максимальная потеря давления при постоянном расходе, МПа, не более | 0,01 | |
Таблица 5 - Технические характеристики
| Наименование характеристики | Значение | |
| РСМ-05.03С, РСМ-05.03СМ | РСМ-05.05С, РСМ-05.05СМ, РСМ-05.07, РСМ-05.07М | |
| 1 | 2 | 3 |
| Потребляемая мощность, ВА, не более | 5 | 10 |
| Рабочая среда (проводимость, См/м) | жидкость (от 5 10-4 до 0,5) | |
| Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха при температуре до 35 °С атмосферное давление, кПа | от +5 до +55 до 95 % от 84 до 106,7 | |
| Электропитание от сети переменного тока: напряжение, В частота, Гц | от 195,5 до 253,0 от 30,6 до 39,6 от 49 до 51 | |
| Температурный класс по МОЗМ МР 49-1 (кроме ПРПП) | Т180 | |
| Температурный класс по МОЗМ МР 49-1 (для ПРПП) | Т130 | |
| 1 | 2 3 |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 | IP54, категория 2 |
| Класс исполнения по условиям окружающей среды по ГОСТ Р ЕН 1434-1-2011 (МОЗМ МР 49-1) | А (В) |
| Класс по электромагнитной совместимости по МОЗМ МР 49-1 | Е1 |
| Средняя наработка на отказ, ч, не менее | 80000 |
| Средний срок службы, лет, не менее | 15 |
Диапазон измерений (преобразований) расходов в зависимости от модификации расходомера приведен в таблицах 6, 7 и 8.
Таблица 6 - Диапазон измерений расходов расходомеров модификаций РСМ-05.03С,
РСМ-05.05С и РСМ-05.07
| Номинальный диаметр фланцевого соединения Ду, мм | РСМ-05.03C | РСМ-05.05С, РСМ-05.07 | |||
| Минимальный расход qmin, м3/ч | Постоянный расход qn, м3/ч | Минимальный расход, м3/ч qi (ГОСТ Р ЕН 1434-1-2011) | Постоянный расход, м3/ч qp (ГОСТ Р ЕН 1434-1-2011) | Максимальный расход, м3/ч qs (ГОСТ Р ЕН 1434-1-2011) | |
| 15 | 0,03 | 6,0 | 0,015 | 6,0 | 7,5 |
| 25 | 0,08 | 16,0 | 0,04 | 16,0 | 20,0 |
| 32 | 0,15 | 30,0 | 0,075 | 30,0 | 37,5 |
| 40 | 0,20 | 40,0 | 0,1 | 40,0 | 50,0 |
| 50 | 0,30 | 60,0 | 0,15 | 60,0 | 75,0 |
| 80 | 0,80 | 160,0 | 0,4 | 160,0 | 200,0 |
| 100 | 1,50 | 300,0 | 0,75 | 300,0 | 375,0 |
| 150 | 3,00 | 600,0 | 1,50 | 600,0 | 750,0 |
Примечание
qmin - наименьший расход воды, при котором погрешность показаний расходомера не превышает максимальной допустимой погрешности;
qn - расходомер в нормальных условиях применения, т. е. при постоянном или периодическом режиме потока, работает удовлетворительно;
qi - минимальное значение расхода, при котором расходомер функционирует без превышения максимально допускаемой погрешности;
qp - максимальное значение расхода, при котором расходомер функционирует непрерывно без превышения максимально допускаемой погрешности;
qs - максимальное значение расхода, при котором расходомер функционирует в течение коротких промежутков времени (не более 1 ч в день и не более 200 ч в год) без превышения максимально допускаемой погрешности._
и РСМ-05.07М
Таблица 7 - Диапазон измерений расходов расходомеров модификаций РСМ-05.05CМ
| Номинальный диаметр фланцевого соединения Ду, мм | Минимальный расход, м3/ч qi (ГОСТ Р ЕН 14341-2011) qmin (ГОСТ P 50193.192) | Переходный расход, м3/ч qt (ГОСТ P 50193.192) | Постоянный расход, м3/ч qp (ГОСТ Р ЕН 14341-2011) qn (ГОСТ P 50193.192) | Максимальный расход, м3/ч qs (ГОСТ Р ЕН 1434-1-2011) qmax (ГОСТ P 50193.1-92) |
| 15 | 0,01575 | 0,0252 | 6,3 | 7,875 |
| 25 | 0,04 | 0,064 | 16,0 | 20,0 |
| 32 | 0,0625 | 0,1 | 25,0 | 31,25 |
| 40 | 0,1 | 0,16 | 40,0 | 50,0 |
| 50 | 0,1575 | 0,252 | 63,0 | 78,75 |
| 80 | 0,4 | 0,64 | 160,0 | 200,0 |
| 100 | 0,625 | 1,0 | 250,0 | 312,5 |
| 150 | 1,575 | 2,52 | 630,0 | 787,5 |
| Примечание qt - расход воды, при котором изменяется значение максимальной допустимой погрешности расходомера; qmax - наибольший расход воды, за время прохождения которой расходомер должен работать нормально в течение короткого времени с погрешностью, не превышающей максимально допустимую. | ||||
Таблица 8 - Диапазон измерений расходов расходомеров модификаций РСМ-05.03CМ
| Номинальный диаметр фланцевого соединения Ду, мм | Минимальный расход qmin, м3/ч (ГОСТ P 50193.1-92) | Переходный расход qt, м3/ч (ГОСТ P 50193.192) | Постоянный расход qn, м3/ч (ГОСТ P 50193.192) | Максимальный расход qmax, м3/ч (ГОСТ P 50193.192) |
| 15 | 0,0315 | 0,0504 | 6,3 | 7,875 |
| 25 | 0,08 | 0,128 | 16,0 | 20,0 |
| 32 | 0,125 | 0,2 | 25,0 | 31,25 |
| 40 | 0,2 | 0,32 | 40,0 | 50,0 |
| 50 | 0,315 | 0,504 | 63,0 | 78,75 |
| 80 | 0,8 | 1,28 | 160,0 | 200,0 |
| 100 | 1,25 | 2,0 | 250,0 | 312,5 |
| 150 | 3,15 | 5,04 | 630,0 | 787,5 |
Таблица 9 - Пределы допускаемой относительной погрешности измерений среднего объемного расхода и объема в зависимости от модификации расходомера_
| Пределы допускаемой относительной погрешности измерений среднего объемного расхода 8qV, %, и объема 8у, % | |
| РСМ-05.03С | РСМ-05.05С, |
| РСМ-05.07 | |
| ±3,0 в диапазоне qmin < q < 0,04qn | ±(0,8+0,01qp/q) |
| ±1,0 | по заказу ±0,5 |
| в диапазоне 0,04qn < q < qn | в диапазоне 0,04qp < q < qs |
| (по заказу ±0,5) | |
Таблица 10 - Пределы допускаемой относительной погрешности измерений среднего объемного расхода и объема в зависимости от модификации расходомера_
| Пределы допускаемой относительной погрешности измерений среднего объемного расхода дру, %, и объема ду, % | |
| РСМ-05.03СМ | РСМ-05.05СМ, РСМ-05.07М |
| ±2,0 при t<30 °C ±3,0 при t>30 °C в диапазоне qmin < q < 0,04qn | ±5,0 в диапазоне qmin < q < qt |
| ±1,0 в диапазоне 0,04qn < q < qmax | ±(0,8+0,004qn/q) в диапазоне qt < q < qmax |
| Примечание По заказу расходомеры модификаций РСМ-05.03СМ и РСМ-05.05СМ могут изготавливаться с пределами относительной погрешности 5qV = 5V=±0,5 % в диапазоне 0,04qn < q < qmax | |
Таблица 11 - Пределы допускаемой относительной погрешности преобразований среднего объемного расхода в частотный сигнал и объема в импульсный сигнал в зависимости от модификации расходомера_
| Пределы допускаемой относительной погрешности преобразований среднего объемного расхода в частотный сигнал d, % | |
| РСМ-05.03С | РСМ-05.05С, РСМ-05.07 |
| ±3,5 в диапазоне qmin < q < 0,04qn | ±(0,8+0,01qp/q) |
| ±1,5 в диапазоне 0,04qn < q < qn | |
| Пределы допускаемой относительной погрешности преобразований объема в импульсный сигнал 5n, % | |
| РСМ-05.03С | РСМ-05.05С, РСМ-05.07 |
| ±3,0 в диапазоне qmin < q < 0,04qn | ±(0,8+0,01qp/q) |
| ±1,0 в диапазоне 0,04qn < q < qn | |
| Примечание По заказу расходомеры модификации РСМ-05.05С могут изготавливаться с пределами относительной погрешности 5f= 5N=±0,5 % в диапазоне 0,04qp < q < qs | |
Таблица 12 - Пределы допускаемой относительной погрешности преобразований среднего объемного расхода в частотный сигнал и объема в импульсный сигнал в зависимости от модификации расходомера_
| Пределы допускаемой относительной погрешности преобразований среднего объемного расхода в частотный сигнал 5f, %, и объема в импульсный сигнал 5N, % | |
| РСМ-05.03СМ | РСМ-05.05СМ, РСМ-05.07М |
| ±2,0 при t<30 °C ±3,0 при t>30 °C в диапазоне qmin < q < 0,04qn | ±5,0 в диапазоне qmin < q < qt |
| ±1,0 в диапазоне 0,04qn < q < qmax | ±(0,8+0,004qn/q) в диапазоне qt < q < qmax |
Примечание
По заказу расходомеры модификаций РСМ-05.03СМ и РСМ-05.05СМ могут изготавливаться с пределами относительной погрешности 5f = 5n=±0,5 % в диапазоне 0,04qn < q <
qmax_|
Масса расходомеров в зависимости от модификации и типа ППР приведена в таблице 13.
Таблица 13 - Масса расходомеров
| Номинальный диаметр фланцевого соединения Ду, мм | Масса, кг, не более | |||||||||
| РСМ-05.03С, РСМ-05.03СМ | РСМ-05.05С, РСМ-05.05СМ | РСМ-05.0' РСМ-05.07 | 7, М | |||||||
| ПРП | ПРПМ | ПРПП | ППМ | ПРП | ПРПМ | ПРПП | ПРП | ПРПМ | ПРПП | |
| 15 | - | 8,5 | - | 2,5 | - | 6,0 | - | - | 11,0 | - |
| 25 | 9,5 | 8,5 | 8,5 | 2,5 | 7,0 | 5,5 | 5,5 | 12,0 | 11,0 | 11,0 |
| 32 | 11,5 | 8,2 | 8,2 | 2,5 | 9,0 | 5,3 | 5,3 | 16,0 | 11,0 | 11,0 |
| 40 | 12,0 | 8,2 | 8,2 | 2,5 | 10,0 | 5,0 | 5,0 | 18,0 | 11,0 | 11,0 |
| 50 | 12,0 | 8,2 | 8,2 | 2,5 | 10,0 | 5,0 | 5,0 | 18,0 | 11,0 | 11,0 |
| 80 | 23,0 | 12,2 | - | 2,5 | 21,0 | 12,0 | - | 40,0 | 24,0 | - |
| 100 | 29,5 | - | - | 2,5 | 27,0 | - | - | 52,0 | - | - |
| 150 | 36,0 | - | - | 2,5 | 34,0 | - | - | 65,0 | - | - |
наносится на переднюю панель ППМ методом офсетной печати или лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.
Комплект поставки расходомера приведен в таблице 14.
Таблица 14 - Комплект поставки расходомера
| Наименование и условное обозначение | Количество, шт. | Примечание |
| Промежуточный преобразователь микропроцессорный (ппм) | 1 | В соответствии со спецификацией заказа |
| Электромагнитный первичный преобразователь расхода (ППР) | 1 или 2 | |
| Термопреобразователь сопротивления | 1 | |
| Комплект монтажных частей | 1 | |
| Вставка плавкая ВП-1-0,25 А 250 В | ||
| Вставка плавкая ВП-1-0,5 А 250 В | 1 | |
| Упаковка | 1 | |
| Паспорт | 1 экз. | В соответствии со спецификацией заказа |
| Расходомеры-счетчики электромагнитные РСМ-05. Методика поверки МП. МН 789-2001 | 1 экз. |
осуществляется по документу МП.МН 789-2001 «Расходомеры-счетчики электромагнитные РСМ-05. Методика поверки», утвержденному БелГИМ 31.05.2001 г (с учетом извещения об изменении № 5, утвержденного БелГИМ от 08.08.2019 г.)
Основные средства поверки:
- установка поверочная для поверки методом измерения объема, расхода или массы с диапазоном измерений от 0,015 до 630 м /ч и пределом относительной погрешности ±0,3 % (±0,15 % для РСМ-05.05С, РСМ-05.05СМ, РСМ-05.03С и РСМ-05.03СМ с пределами 5qy = ±0,5 %);
- магазин сопротивлений Р4831, диапазон измерений от 0,002 Ом до 111111,1 Ом, предел допускаемой погрешности ±0,02+2- 10-6(Rmax/R-1);
- мультиметр прецизионный Fluke 8508A, пределы основной допускаемой погрешности в диапазоне от 0 до 2 кОм: ±(10ppm + 0,3ppm от значения предела измерений);
- секундомер электронный СТЦ 2 (погрешности измерения интервалов времени не превышают А=±(15-10-6-Т+С), где Т значение измеряемого интервала времени, С=1 при цене деления 1 с, С=0,01 при цене деления 0,01 с;
- калибратор программируемый П320, диапазон калиброванных выходных: напряжений от 10-5 до 10 В и токов от 10- до 10-1 А.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель ППМ и мастику в пломбировочной чашке, а также оформляется свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования ГОСТ Р ЕН 1434-4-2011 Теплосчетчики. Часть 4. Испытания в целях утверждения типа ГОСТ P 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ P 50193.3-92 (ИСО 4064/3-83) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний
ТУ РБ 14746967.040-99 Расходомеры-счетчики электромагнитные РСМ-05. Технические условия (с учетом извещения об изменении № 9, утвержденным 01.08.2019 г.)
| Зарегистрировано поверок | 79 |
| Поверителей | 9 |
| Актуальность данных | 23.11.2024 |
