| Номер в госреестре | 19765-15 |
| Наименование СИ | Устройства тензометрические весоизмерительные электронные |
| Обозначение типа СИ | ТВЭУ |
| Изготовитель | Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М»), Московская обл., г.о. Люберцы, дп. Красково; ЗАО "Весоизмерительная компания "Тензо-М", пос.Красково (срок свидетельства: 01.04.2020 г.) |
| Год регистрации | 2015 |
| Срок свидетельства | 10.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства тензометрические весоизмерительные электронные ТВЭУ (далее -устройства) предназначены для измерения массы взвешиваемого объекта.
Принцип действия устройств основан на преобразовании деформации упругих элементов весоизмерительных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, изменяющийся пропорционально его массе. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым преобразователем, расположенным в корпусе преобразователя весоизмерительного ТВ (далее - преобразователь) или самого датчика. Результаты взвешивания выводятся на табло индикации, расположенное на самом преобразователе и могут быть переданы через выходной разъем для связи с внешними электронными устройствами.
Конструктивно устройства состоят из одного или нескольких узлов встройки, выполненных на базе датчиков в комплекте с установочной оснасткой, соединительной коробки (при необходимости), кабеля питания и связи и преобразователя.
Соединительная коробка представляет собой контейнер из ударопрочного пластика и предназначена для параллельного соединения проводов кабеля датчика. Коробка общим кабелем соединена с преобразователем.
Преобразователь выполнен в виде прямоугольного герметичного контейнера. Для удобства монтажа преобразователя на задней панели предусмотрены крепежные резьбовые отверстия.
В устройствах используются датчики весоизмерительные М (Госреестр № 53673-13), С и Н (Госреестр № 53636-13), Т (Госреестр № 53838-13), МВ (Госреестр № 53637-13), МВ150 (Госреестр № 44780-10), МК2 (государственный реестр СИ № 55199-13), Н2 и Н11 (Госреестр № 55200-13) и преобразователи ТВ (все - производства ЗАО «Весоизмерительная компания «Тензо-М»). Внешний вид преобразователей представлен на рис. 1 - 12, датчиков на рис. 13 - 27.
Устройства выполняют следующие сервисные функции:
- полуавтоматическая установка нуля;
- сигнализация о перегрузке;
- предварительное задание массы тары;
- уравновешивание тары.
В зависимости от типа преобразователя устройства выполняют следующие сервисные функции:
- задание массы порции взвешиваемого продукта,
- подача звукового сигнала при достижении заданной массы,
- индикация общего количества взвешиваний,
- индикация массы нетто и брутто и т.д.
Устройства выпускаются в модификациях, отличающихся метрологическими характеристиками, конструктивными особенностями и имеют обозначение:
ТВЭУ-Н-N, где:
ТВЭУ - обозначение типа устройств,
Н - максимальная нагрузка устройства в тоннах,
N - количество узлов встройки (датчиков с установочной оснасткой) (от 1 до 10 в зависимости от типа преобразователя).
Тип преобразователя, а также тип датчика(датчиков) и руководстве по эксплуатации в разделе "Сведения о приемке".
На маркировочной табличке указывают:
- наименование предприятия-изготовителя;
- обозначение устройства в виде ТВЭУ-Н-N,
- заводской номер;
- значение минимальной нагрузки в виде Мт=......;
- значение максимальной нагрузки в виде Мах=......;
- действительная цена деления d в виде d=.........;
- год выпуска;
- знак утверждения типа.
Лист № 2 Всего листов 9 их количество указываются в

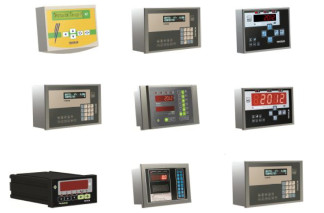

Рисунок 7 - Внешний вид Рисунок 8 - Внешний вид преобразователя ТВ-006С преобразователя ТВИ-003/05Д
Рисунок 10 - Внешний вид Рисунок 11 - Внешний вид Рисунок 12 - Внешний вид преобразователя ТВИ-024 преобразователя ТВИ-025 преобразователя ТВ-015
Рисунок 25 - Внешний Рисунок 26 - Внеш- Рисунок 27 - Внешний Рисунок 28 - Внешний вид вид датчиков Т60АМ1 и ний вид датчика МК2 вид датчика Н2 датчика Н11
Т60АМ2
Программное обеспечение (ПО) устройств реализовано в преобразователе и является встроенным. Идентификационным признаком ПО служит номер версии, который отображается на дисплее преобразователя, на экране монитора при включении устройств. Для предотвращения воздействий и защиты законодательно контролируемых параметров служит электронное клеймо - случайно генерируемое число, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | — | |
| Pt- | ||
| AVP- | ||
| С.1.хх* | ||
| С.4.хх* | ||
| С.5.хх* | ||
| С.10.хх* | ||
| С.14.хх* | ||
| С.16.хх* | ||
| С.18.хх* | ||
| С.20.хх* | ||
| 8С.хх* | ||
| Номер версии (идентификационный номер) ПО | .30 .40 .50 GA Gd Gt Gtd GG Dd dL.1^* ^.1.хх* 12.Н | |
| Цифровой идентификатор ПО | _** | |
| Другие идентификационные данные (если имеются) | — | |
| Примечания. | ||
| 1. * Порядковый номер версии метрологически не значимой части ПО. 2. ** Идентификационное наименование программного обеспечения, | и алгоритм вычисления | |
| цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО. 2. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | ||
Основные метрологические характеристики устройств представлены в таблице 2.
Таблица 2_
| Модификации | Максимальная нагрузка (Мах), т | Действительная цена деления (d) и поверочный интервал (е), d=е, кг | Интервалы взвешивания, т | Пределы абсолютной допускаемой погрешности, кг |
| ТВЭУ-0,001-К | 0,001 | 0,0005 | от 0 до 0,00025 вкл. св. 0,00025 | ±0,0005 ±0,001 |
| ТВЭУ-0,002-К | 0,002 | 0,001 | от 0 до 0,0005 вкл. св. 0,0005 | ±0,001 ±0,002 |
| ТВЭУ-0,003-К | 0,003 | 0,001 | от 0 до 0,0005 вкл. св. 0,0005 до 0,002 вкл. св. 0,002 | ±0,001 ±0,002 ±0,003 |
| ТВЭУ-0,005-К | 0,005 | 0,002 | от 0 до 0,001 вкл. св. 0,001 до 0,004 вкл. св. 0,004 | ±0,002 ±0,004 ±0,006 |
| ТВЭУ-0,006-К | 0,006 |
| Модификации | Максимальная нагрузка (Мах), т | Действительная цена деления (d)и поверочный интервал (е), d=е, кг | Интервалы взвешивания, т | Пределы абсолютной допускаемой погрешности, кг |
| ТВЭУ-0,01^ | 0,01 | 0,005 | от 0 до 0,0025 вкл. св. 0,0025 | ±0,005 ±0,01 |
| ТВЭУ-0,02^ | 0,02 | 0.01 | от 0 до 0,005 вкл. св. 0,005 | ±0,01 ±0,02 |
| ТВЭУ-0,03^ | 0,03 | от 0 до 0,005 вкл. св. 0,005 до 0,02 вкл. св. 0,02 | ±0,01 ±0,02 ±0,03 | |
| ТВЭУ-0,05^ | 0,05 | 0,02 | от 0 до 0,01 вкл. св. 0,01 до 0,04 вкл. св. 0,04 | ±0,02 ±0,04 ±0,06 |
| ТВЭУ-0,1-N | 0,1 | 0.05 | от 0 до 0,025 вкл. св. 0,025 | ±0,05 ±0,1 |
| ТВЭУ-0,15-N | 0,15 | от 0 до 0,025 вкл. св. 0,025 до 0,1вкл. св. 0,1 | ±0,05 ±0,1 ±0,15 | |
| ТВЭУ-0,2-N | 0,2 | 0.1 | от 0 до 0,05 вкл. св. 0,05 | ±0,1 ±0,2 |
| ТВЭУ-0,3^ | 0,3 | от 0 до 0,05 вкл. св. 0,05 до 0,2 вкл. св. 0,2 | ±0,1 ±0,2 ±0,3 | |
| ТВЭУ-0,5-N | 0,5 | 0,2 | от 0 до 0,1 вкл. св. 0,1 до 0,4 вкл. св. 0,4 | ±0,2 ±0,4 ±0,6 |
| ТВЭУ-0,6-N | 0,6 | |||
| ТВЭУ-1-N | 1 | 0,5 | от 0 до 0,25 вкл. св. 0,25 | ±0,5 ±1 |
| ТВЭУ-1,5-К | 1,5 | от 0 до 0,25 вкл. св. 0,25 до 1 вкл. св. 1 | ±0,5 ±1,0 ±1,5 | |
| ТВЭУ-2-N | 2 | 1 | от 0 до 0,5 вкл. св. 0,5 | ±1 ±2 |
| ТВЭУ-3-N | 3 | от 0 до 0,5 вкл. св. 0,5 до 2 вкл. св. 2 | ±1 ±2 ±3 | |
| ТВЭУ-5-N | 5 | 2 | от 0 до 1 вкл. св. 1 до 4 вкл. св. 4 | ±2 ±4 ±6 |
| ТВЭУ-6-N | 6 | |||
| ТВЭУ-10-N | 10 | 5 | от 0 до 2,5 вкл. св. 2,5 | ±5 ±10 |
| ТВЭУ-15-N | 15 | от 0 до 2,5 вкл. св. 2,5 до 10 вкл. св. 10 | ±5 ±10 ±15 | |
| ТВЭУ-20-N | 20 | 10 | от 0 до 5 вкл. св. 5 | ±10 ±20 |
| ТВЭУ-30-N | 30 | от 0 до 5 вкл. св. 5 до 20 вкл. св. 20 | ±10 ±20 ±30 | |
| ТВЭУ-40-N | 40 | 20 | от 0 до 10 вкл. св. 10 | ±20 ±40 |
| Модификации | Максимальная нагрузка (Мах), т | Действительная цена деления (d) и поверочный интервал (е), d=е, кг | Интервалы взвешивания, т | Пределы абсолютной допускаемой погрешности, кг |
| ТВЭУ-50-N | 50 | 20 | от 0 до 10 вкл. св. 10 до 40 вкл. св. 40 | ±20 ±40 ±60 |
| ТВЭУ-60-N | 60 | |||
| ТВЭУ-100-N | 100 | 50 | от 0 до 25 вкл. св. 25 | ±50 ±100 |
| ТВЭУ-200-N | 200 | 100 | от 0 до 50 вкл. св. 50 | ±100 ±200 |
| ТВЭУ-300-N | 300 | от 0 до 50 вкл. св. 50 до 200 вкл. св. 200 | ±100 ±200 ±300 |
Минимальная нагрузка (Min), в единицах d.......................................................................20
Диапазон предварительного задания массы тары, % от Мах............................. 0-100
Диапазон уравновешивания тары, % от Мах.................................................................. 0-50
Невозврат к нулю, в единицах d......................................................................................... ±1
Размах (сходимость) результатов измерений, в единицах d.............................................. 1
Диапазон рабочих температур, °С ............................................. от минус 30 до +40
Габаритные размеры и масса датчиков без учета оснастки, указаны в таблице 3.
Таблица 3
| Обозначение датчика | Максимальная нагрузка, Emax, т | Г абаритные размеры, мм, не более | Масса, кг, не более | |||
| длина | ширина | высота | диаметр | |||
| Т2 | 0,02; 0,05; 0,1; 0,2 | 125 | - | - | 48 | 0,7 |
| Т4 | 0,3; 0,5; 1 | 210 | - | - | 66 | 2,5 |
| Т24АМ1 | 0,005 | 130 | 25,5 | 22 | - | 0,15 |
| 0,01; 0,02; 0,03; 0,04 | 30 | |||||
| Т24АМ2 | 0,005; 0,01; 0,02; 0,03 | 150 | 20 | 40 | - | 0,25 |
| 0,05; 0,1; 0,2 | 25,5 | |||||
| Т40А | 0,05; 0,1; 0,15; 0,2; 0,25 | 150 | 39 | 39 | - | 0,7 |
| Т50М1 | 0,01; 0,02; 0,05; 0,1; 0,2 | 163 | 30 | 48 | - | 1,0 |
| Т50М2 | 0,1; 0,25; 0,5 | 150 | 39 | 73 | - | 2,5 |
| Т50М3 | 0,05; 0,1; 0,25; 0,5; 1 | 232 | 74 | 74 | - | 6,0 |
| Т60АМ1 | 0,03; 0,05; 0,1; 0,2; 0,3; 0,5; 0,75 | 188 | 64 | 63 | - | 2,0 |
| Т60АМ2 | 0,1; 0,2; 0,3 | 188 | 63 | 63 | - | 1,8 |
| М30 | 0,1; 0,2 | - | - | 30 | 100 | 1,0 |
| М50 | 0,5; 1; 2; 3; 5 | - | - | 50 | 100 | 2,0 |
| М70 | 10; 15; 20; 25; 30 | - | - | 75 | 120 | 4,0 |
| М100 | 30; 50 | - | - | 100 | 160 | 8,0 |
| МК2 | 0,5; 1; 2 | - | - | 50 | 125 | 3,7 |
| МВ25 | 25 | - | - | 115 | 75 | 3,5 |
| МВ50 | 50 | - | - | 140 | 101 | 6,0 |
| МВ100 | 100 | - | - | 185 | 101 | 8,0 |
| МВ150 | 20, 30, 40, 50 | - | - | 150 | 75 | 3,7 |
| 100 | - | - | 175 | 101 | 6,9 | |
| Обозначение датчика | Максимальная нагрузка, Етах, т | Г абаритные размеры, мм, не более | Масса, кг, не более | |||
| длина | ширина | высота | диаметр | |||
| С2 | 0,5; 1; 2 | 95 | 45 | 90 | - | 1,5 |
| 3; 5; 7 | 120 | 60 | 120 | - | 4,0 | |
| 10 | 140 | 85 | 140 | - | 9,5 | |
| 20 | 140 | 85 | 140 | - | 10,0 | |
| С2Н | 0,2; 0,5 | 80 | 30 | 75 | - | 1,0 |
| 1; 2 | 100 | 30 | 95 | - | 1,5 | |
| 5 | 120 | 50 | 120 | - | 3,5 | |
| 10; 20 | 150 | 76 | 190 | - | 12,0 | |
| Н4, Н5 | 0,25; 0,5; 1; 2 | 150 | 30 | 32 | - | 1,0 |
| 5 | 190 | 45 | 55 | - | 2,5 | |
| 10 | 245 | 60 | 75 | - | 6,0 | |
| 20 | 320 | 70 | 95 | - | 12,0 | |
| Н2 | 1 | 180 | 45 | 38 | - | 1,8 |
| 2 | 195 | 45 | 44 | - | 2,2 | |
| 5 | 225 | 55 | 62 | - | 3,9 | |
| 10 | 280 | 67 | 88 | - | 8,2 | |
| 15 | 280 | 71 | 88 | - | 9,0 | |
| Н11 | 0,5; 1 | 168 | 39 | 34 | - | 1,2 |
Масса и габаритные размеры преобразователей весоизмерительных ТВ указаны в таблице 4.
Таблица 4
| Тип преобразователя | Г абаритные размеры (включая выступающие части), мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| ТВ-014 | 175 | 130 | 80 | 1,1 |
| ТВ-018 | 260 | 170 | 110 | 3.0 |
| ТВ-003П | 170 | 125 | 35 | 0.9 |
| ТВ-019 | 275 | 110 | 105 | 3.0 |
| ТВ-011 | 290 | 170 | 140 | 3,0 |
| ТВ-003/05Н | 245 | 175 | 70 | 2.1 |
| ТВ-006С | 1370 | 100 | 50 | 1,0 |
| ТВИ-003/05Д | 250 | 175 | 140 | 3,0 |
| ТЦ-017 | 300 | 160 | 135 | 3,0 |
| ТВИ-024 | 250 | 180 | 70 | 4,5 |
| ТВИ-025 | 250 | 175 | 130 | 5,5 |
| ТВ-015 | 250 | 175 | 130 | 3,0 |
Электрическое питание - от сети переменного тока с параметрами:
- напряжение, В.......................................................................от 187 до 242
- частота, Гц..............................................................................от 49 до 51
- потребляемая мощность, В А, не более................................................... 10
Время прогрева устройств до рабочего состояния, мин, не более........................... 30
Наносится типографским способом на титульный лист эксплуатационной документации, а так же на маркировочную табличку, расположенную на преобразователе весоизмерительном.
| № пп | Наименование изделия | Кол-во | Примечание |
| 1 | Устройство в сборе: - датчик с кабелем питания и связи и с узлом встройки; - коробка соединительная КС-Z (КСК-Z, КСБ-Z) или коробка балансировочная БКС-Z-! (БКС-Z-2) или модуль коммутации и балансировки МКС-Z^ (МКС^-2); - весоизмерительный преобразователь, - кабель сетевого питания | от 1 до 10 1 шт. 1 шт. 1 шт. | оговаривается при заказе при количестве узлов встройки более 1 |
| 2 | Руководство по эксплуатации (РЭ) | 1 шт. | — |
| 3 | Эксплуатационная документация весоизмерительного преобразователя | 1 компл. | — |
| 4 | Методика поверки | 1 шт. | — |
осуществляется по документу МП 056-15 "Устройства тензометрические весоизмерительные электронные ТВЭУ. Методика поверки", утвержденному ФГУП "ВНИИМС" 30 января 2015 г. Основные средства поверки:
- рабочие эталоны 1-ого разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5 = 0,02 %, Р=0,95.
- гири класса точности М1 или М1-2 по ГОСТ OIML R 111-1-2009. Идентификационные данные и способ идентификации программного обеспечения
представлены в руководстве по эксплуатации в разделе «Поверка».
Измерение массы на устройствах проводится согласно разделу 2 «Использование по назначению» документа 4274-056-18217119-2005 РЭ «Устройства тензометрические весоизмерительные электронные ТВЭУ. Руководство по эксплуатации».
Технические документы, устанавливающие требования к устройствам тензометрическим весоизмерительным электронным ТВЭУ
ТУ 4274-056-18217119-2005 "Устройства тензометрические весоизмерительные электронные ТВЭУ. Технические условия"
осуществление торговли, выполнение работ по расфасовке товаров в составе весов и весодозирующих устройств
