Манометры цифровые прецизионные МЦП-2-0,3, 19944-18

Манометры цифровые прецизионные МЦП-2-0,3 предназначены для измерений абсолютного давления и дифференциального давления.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	19944-18
Наименование СИ	Манометры цифровые прецизионные
Обозначение типа СИ	МЦП-2-0,3
Изготовитель	АО "Аэроприбор-Восход", г.Москва
Год регистрации	2018
Срок свидетельства	11.07.2029
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия манометров цифровых прецизионных МЦП-2-0,3 основан на использовании двух вибрационно-частотных датчиков давления, выполненных на базе тонкостенных цилиндрических резонаторов и включающих в себя кварцевые датчики температуры. Выходные частоты датчиков давления и температуры, преобразованные в цифровые коды, с помощью микроконтроллера пересчитываются в значения измеряемых давлений. Вычисленные значения отображаются на цифровом табло манометра и подаются на соединительный интерфейс RS-232.

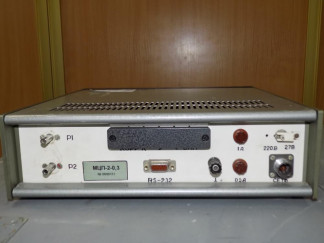

Манометры цифровые прецизионные МЦП-2-0,3 являются двухканальными приборами и представляют собой прямоугольную конструкцию. На передней панели манометра цифрового прецизионного МЦП-2-0,3 расположены: шестиразрядные цифровые табло каналов Р1 и Р2; светодиодные индикаторы и кнопки выбора режимов работы и единиц измерений давления. На задней панели манометров цифровых прецизионных МЦП-2-0,3 находятся: штуцеры для подключения источников давления Р1 и Р2; разъем для подключения электрического питания; держатели предохранителей; клемма заземления; переключатель напряжения питания 220 В -27 В; разъем интерфейса RS-232; кнопки для введения поправок.

Общий вид средства измерений представлен на рисунке 1.

Пломбирование корпуса прибора осуществляется 6 пломбами: по две пломбы на боковых крышках, две пломбы на задней панели.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Программное обеспечение

Микропроцессорное программное обеспечение манометров цифровых прецизионных МЦП-2-0,3 встроенное, обеспечивает управление и диагностику прибора, обработку сигналов и связь с внешними устройствами через интерфейс.

Идентификационные данные встроенного ПО манометров цифровых прецизионных МЦП-2-0,3 приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	шср-2-03Л8к
Номер версии (идентификационный номер) ПО	не ниже V 2.01

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
1	2
Диапазоны измерений абсолютного давления, кПа: по каналу P1 по каналу P2	от 0,6 до 135 от 0,6 до 300
Диапазон измерений дифференциального давления, кПа ДР=Р2-Р1	от 0 до 299,4
Пределы допускаемой абсолютной основной погрешности измерений абсолютного давления, Па: по каналу P1 - - в диапазоне от 0,6 до 40 кПа включ. - в диапазоне св. 40 до 135 кПа	±27 ±(23 + 0,1Р1тек)
по каналу P2 - - в диапазоне от 0,6 до 40 кПа включ. - в диапазоне св. 40 до 135 кПа включ. - в диапазоне св. 135 до 300 кПа	±27 ±(23 + 0,1Р2тек) ±(10 + 0,2Р2тек) где Р1тек и Р2тек - измеренное значение давле-ния, кПа
Пределы допускаемой абсолютной основной погрешности измерений дифференциального давления, Па: - в диапазоне от 0 до 7 кПа включ. - в диапазоне св. 7 до 40 кПа включ. - в диапазоне св. 40 до 299,4 кПа	±20 ±(16 + 0,6ДРтек) ±(35 + 0,15ДРтек) где ДРтек - измеренное значение дифферен-циального давления, кПа
Пределы допускаемой абсолютной дополнительной погрешности измерений абсолютного и дифференциального давления, вызванной отклонением температуры окружающей среды от нормальных условий от +15 до +25 °С), Па/10 °С: в диапазоне температур от -30 до +15 °С: по каналу P1 и каналу P2 по каналу ДР, кроме диапазона измере-ний от 0 до 7 кПа в диапазоне температур от +25 до +50 °С: по каналу P1 и каналу P2 по каналу ДР, кроме диапазона измерений от 0 до 7 кПа	±3,5 ±2,5 ±6,5 ±4,0
Разрешающая способность индикации, Па	1,0

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания, В: - от сети переменного тока, с частотой	+ 22 (220-33)
(50±1) Гц	+ 22 (220-33)
- от источника постоянного тока	27±3
Габаритные размеры, мм, не более: - длина	345
- ширина	370
- высота	95
Масса, кг, не более	4
Условия эксплуатации: - температура окружающей среды, °С	от -30 до +50
- относительная влажность при температуре +25 °С, %, не более	98

Знак утверждения типа

наносится типографским способом в верхнем правом углу титульного листа формуляра и руководства по эксплуатации и методом металлографии на передней панели манометра цифрового прецизионного МЦП-2-0,3.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Манометр цифровой прецизионный МЦП-2-0,3	6Г2.832.040	1 шт.
Кабель сетевой 220 В	6Г6.640.187	1 шт.
Кабель сетевой 27 В	6Г6.640.188	1 шт.
Руководство по эксплуатации	6Г2.832.040 РЭ	1 экз.
Формуляр	6Г2.832.040 ФО	1 экз.
Методика поверки	РТ-МП-4200-443-2018	1 экз.

Поверка

осуществляется по документу РТ-МП-4200-443-2018 «ГСИ. Манометры цифровые прецизионные МЦП-2-0,3. Методика поверки», утверждённому ФБУ «Ростест-Москва» 26 марта 2018 г. Основные средства поверки:

Рабочий эталон 1-ого разряда по ГОСТ Р 8.840-2013 и ГОСТ Р 8.802-2012, с диапазоном измерений абсолютного и избыточного давления от 0 до 110 кПа, с допускаемой относительной погрешностью ±0,01 % от измеряемого давления и с диапазоном измерений от 0 до 700 кПа, с допускаемой относительной погрешностью ±0,008 % от измеряемого давления.

Манометр абсолютного давления МПА-15 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 4222-74).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится, в виде оттиска поверительного клейма, на свидетельство

о поверке.
