| Номер в госреестре | 19952-20 |
| Наименование СИ | Тахометры электронные |
| Обозначение типа СИ | ТЭСА-1 |
| Изготовитель | Совместное общество с ограниченной ответственностью «АЯКС» (СООО «АЯКС»), Республика Беларусь |
| Год регистрации | 2020 |
| Срок свидетельства | 28.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахометры электронные ТЭСА-1 (в дальнейшем тахометры) предназначены для автоматических измерений частоты вращения частей машин и механизмов и частоты и периода электрических сигналов.
Принцип действия тахометров заключается в преобразовании частоты вращения частей машин и механизмов в периодический электрический сигнал пропорциональной частоты и в измерении параметров этого сигнала. Тахометры включают в себя измерительный блок и первичный преобразователь.
Первичный преобразователь вырабатывает электрический сигнал, частота которого определяется изменениями магнитной проницаемости среды при движении угловых мер, установленных на элементах вращающихся частей машин и механизмов.
Измерительный блок электронно-счетным методом измеряет частоту и период сигнала первичного преобразователя и представляет результат с учетом коэффициента преобразования.
В режиме измерения частоты вращения измерительный блок может использоваться с преобразователями других типов (например, с фотоэлектрическими), обеспечивающими нормированные параметры выходного электрического сигнала.
В режиме измерения частоты и периода электрических сигналов измерительный блок может использоваться без первичного преобразователя.
В тахометре предусмотрена сигнализация о превышении заданного уровня частоты вращения механизмов и частоты сигналов.

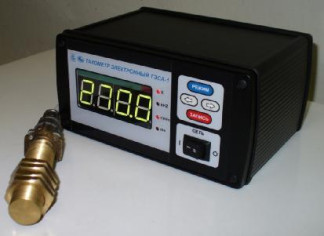

Общий вид тахометров представлен на рисунке 1.
Для защиты от несанкционированного доступа выполнено опломбирование корпуса измерительного блока тахометра при помощи пломбировки в местах крепления передней и задней панелей. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Место нанесения знака поверки
| \ | Место нанесения | |
| клейма ОТК | ||
| а) |
Место
В тахометрах используется встроенное программное обеспечение (далее - ПО). ПО представляет собой исполняемый код, записанный в твердотельную память микроконтроллеров при производстве.
Все ПО является метрологически значимым. Уровень защиты ПО «Средний» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | TAHOMETR.HEX |
| Номер версии ПО (идентификационный номер), не ниже | 121007 |
| Цифровой идентификатор ПО (контрольная сумма) | 3A6 1) |
| Алгоритм вычисления идентификатора ПО | CRC-16 |
| 1 - значение контрольной суммы приведено для версии ПО 121007 | |
Метрологические и технические характеристики тахометра приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений частоты сигналов, кГц | от 0,005 до 65 |
| Пределы допускаемой погрешности измерений частоты сигналов, Гц - в диапазоне частот от 0,005 до 0,05 кГц - в диапазоне частот св. 0,05 до 10,0 кГц - в диапазоне частот св. 10,0 до 65,0 кГц | ±1 ±2 ±20 |
| Диапазон измерений частоты вращения механизмов, об/с | от 1 до 65 000 |
| Диапазон установки коэффициента преобразования К | от 1 до 9999 |
| Пределы допускаемой погрешности измерений частоты вращения, об/с | ± A K где K - коэффициент преобразования (число импульсов на оборот) в диапазоне значений от 1 до 9999. A - постоянная составляющая: - в диапазоне частот вращения от 1 до 50 об/с - A = 1 - в диапазоне частот вращения выше 50 до 10000 об/с - A = 2 - в диапазоне частот вращения выше 10000 до 65000 об/с - A = 20 |
| Диапазон измерений периода следования сигналов, мс | от 0,015 до 200 |
Продолжение таблицы 2
| Наименование характеристики | Значение | ||
| Пределы допускаемой погрешности измерений периода следования сигналов, с | + ( A' T2 1 ±11-A'TJ где T - измеренное значение периода следования сигналов, с. A - постоянная составляющая: - в диапазоне от 20 до 200 мс - A = 1 - в диапазоне от 0,1 до 20 мс - A = 2 - в диапазоне от 0,015 до 0,1 мс - A = 20 | ||
| Таблица 3 - Основные технические характеристики | |||
| Наименование характеристики | Значение | ||
| Параметры электропитания: - напряжение переменного тока, В - частота, В | от 195,5 до 243 от 49 до 51 | ||
| Потребляемая мощность, ВА, не более | 15 | ||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 172 137 85 | ||
| Масса, кг, не более | 1,8 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от -10 до +45 80 от 86 до 106 | ||
| Степень защиты по ГОСТ 14254 | IP 20 | ||
| Средний срок службы, лет | 10 | ||
| Средняя наработка на отказ, ч | 20000 | ||
Знак утверждения типананосится на переднюю панель тахометров методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом. КомплектностьТаблица 4 - Комплектность средства измерений | |||
| Наименование | Обозначение | Количество | |
| Тахометр электронный ТЭСА-1, в составе: - блок измерительный - преобразователь первичный | АЯКП.402148.001 АЯКП.433646.001 | 1 шт. 1 шт. | |
| Розетка РС4ТВ с кожухом | АВ0.364.047 ТУ | 1 шт. | |
| Кабель | АЯКП.685611.015 | 1 шт. | |
| Кабель | АЯКП.685611.016 | 1 шт. | |
| Кабель | АЯКП.685611.017 | 1 шт. | |
| Кабель сетевой | SCZ-1 (220 В, 10 А) | 1 шт. | |
| Кабель ("Стык С2") | АЯКП.685611.103 | 1 шт. | |
| Руководство по эксплуатации | АЯКП.402148.001 РЭ | 1 экз. | |
| Методика поверки | МП. МН 975-99 | 1 экз. | |
| 11 Упаковка | АЯКП.305646.006 | 1 шт. | |
осуществляется по документу МП. МН 975-99 «ГСИ. Тахометр электронный ТЭСА-1. Методика поверки», утверждённому ГП «Центр эталонов, стандартизации и метрологии» 069.03.1998 г. (с изменениями, утвержденными РУП «БелГИМ» 30.10.2019 г.)
Основные средства поверки:
- мегаомметр Ф4102/1, диапазон измерений сопротивления от 1 до 20 МОм; погрешность ±5 %, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 9225-88;
- установка тахометрическая УТ05-60, диапазон измерений частоты вращения от 10 до 60000 об/мин, погрешность ±0,05 %, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 6840-78;
- генератор сигналов низкочастотный Г3-122, диапазон частот (0,001- 2х10-5) Гц, погрешность ±5*10-5, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 10237-85.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых стендов с требуемой точностью.
Знак поверки наносится на корпус измерительного блока тахометра.
приведены в эксплуатационном документе.
Технические условия ТУ РБ 28596750.001-99
Технический регламент таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»
Технический регламент таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
| Зарегистрировано поверок | 13 |
| Поверителей | 3 |
| Актуальность данных | 20.11.2024 |
