| Номер в госреестре | 20152-13 |
| Наименование СИ | Дозиметры-радиометры |
| Обозначение типа СИ | МКС-14ЭЦ |
| Изготовитель | ЗАО "НТЦ Экспертцентр", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 22.04.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Дозиметры-радиометры МКС-14ЭЦ (далее - МКС-14ЭЦ), предназначены для измерения мощности амбиентного эквивалента дозы (далее - МЭД) гамма-излучения (с блоком детектирования БДГ-01), плотности потока бета-частиц (с блоком детектирования БДБ-01) и плотности потока альфа-частиц (с блоком детектирования БДБ-01 и фильтром альфа-излучения).
МКС-14ЭЦ состоит из пульта электронного, двух блоков детектирования БДГ-01 и БДБ-01 и устройства зарядного.
Пульт электронный содержит блок управления и индикации (далее - БУИ), блок высоковольтного преобразования импульсов и регистрации (далее - БР).
Пульт электронный предназначен для управления работой МКС-14ЭЦ в целом. Он обеспечивает питание всех составных частей МКС-14ЭЦ, выполняет функцию преобразования поступающих из блока детектирования аналоговых электрических импульсов в цифровой код, расчет параметров измеряемого излучения, сохранение и накопление результатов измерений, вывод информации на дисплей, а также передачу данных на внешнюю ПЭВМ. На рабочей (передней) панели пульта электронного находятся клавиатура и жидкокристаллический дисплей (далее - ЖК-дисплей). Алгоритм работы БУИ обеспечивает также задание временного интервала для определения МЭД или плотности потока альфа- и бета-частиц.
Блок детектирования БДБ-01 выполнен в виде цилиндра, внутри которого находятся включённые параллельно газоразрядные счётчики типа «СБМ-20», газоразрядный счётчик «Бета-2», плата преобразователя напряжения для питания счётчиков и преобразователь импульсов.
Принцип работы дозиметрического гамма-тракта блока детектирования на базе газоразрядных счетчиков «СБМ-20», входящих в состав блока детектирования БДГ-01, основан на регистрации импульсов тока, вызванных ионизацией газа в газоразрядных счётчиках ионизирующим излучением. Электрические импульсы от счетчиков «СБМ-20» поступают на преобразователь импульсов, где преобразуются в нормализованные импульсы напряжения, которые поступают на БР пульта электронного, где преобразуются в 10-разрядный код, который передается в БУИ ЭП. Эти импульсы регистрируются и обрабатываются, результаты вычислений выводятся на ЖК-дисплей пульта электронного и сохраняются в памяти энергонезависимого ПЗУ с возможностью их последующего просмотра, статистической обработки и передачи на ПЭВМ.
Принцип работы альфа- и бета-радиометрического тракта на основе газоразрядного счетчика «Бета-2», входящего в состав блока детектирования БДБ-01, сходен с принципом действия дозиметрического тракта на основе газоразрядных счетчиков «СБМ-20».
Поступающие от блока детектирования БДБ-01 на пульт электронный нормализованные импульсы регистрируются и обрабатываются МКС-14ЭЦ, результаты расчета плотности потока бета- и альфа- частиц выводятся на ЖК-дисплей пульта электронного и сохраняются в памяти энергонезависимого ПЗУ с возможностью их последующего просмотра, статистической обработки и передачи на ПЭВМ.
Питание МКС-14ЭЦ осуществляется от встроенного аккумуляторного источника питания с выходным напряжением от 3,0 до 4,2 В, либо от внешнего блока питания (зарядного устройства), работающего от сети переменного тока с питающим напряжением 220 В.

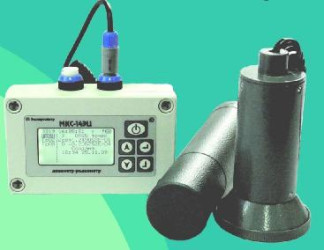

Внешний вид МКС-14ЭЦ и схема пломбирования приведены на рисунках 1 и 2.
Пломбирование пульта электронного и блоков детектирования БДГ-01 и БДБ-01 должно осуществляться клейким стикером, на котором должны быть нанесены:
- наименование предприятия-изготовителя;
- логотип предприятия - изготовителя;
- текст «гарантийная пломба».
Пломбы должны наносятся на стыки деталей ПЭ и блоков детектирования БДГ-01 и БДБ-01, исключая возможность несанкционированного вскрытия.
| rfl 1 | LrifflMO | - | в | ||
| = \ | ■ш | = |
/\ ыесзишкмЬнрйыши
Рисунок 2 - Схема пломбирования
Программное обеспечение (ПО) МКС-14ЭЦ позволяет осуществлять:
- контроль процесса измерений;
- отображение и статистическую обработку результатов измерений;
- настройку параметров измерений;
- настройку способа отображения результатов измерений и звукового сопровождения;
- передачу данных по результатам измерений из встроенного энергонезависимого ПЗУ на внешнюю ПЭВМ с помощью ПО Geiger.
Идентификационные данные приведены в таблице 1. Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| МКС-14ЭЦ | mks14.c | V04.02.02 | D23F9861 | CRC32 |
| Geiger | Geiger.exe | 1.0.13.0 | 43С2F58С | CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики МКС-14ЭЦ приведены в таблице 2. Таблица 2
| Наименование параметра | Значение |
| Диапазон энергий регистрируемого излучения составляет: - по гамма-излучению (с блоком детектирования БДГ-01), кэВ - по бета-излучению (с блоком детектирования БДБ-01), кэВ - по альфа-излучению (с блоком детектирования БДБ-01), кэВ | от 60 до 3000 от 150 до 3000 от 4000 до 9000 |
| Диапазон измерений МЭД гамма-излучения (с блоком детектирования БДГ-01), мкЗв/ч | от 0,1 до 1000 |
| Диапазон измерений плотности потока бета-частиц с блоком детектирования БДБ-01 (Sr-Y-90), см-2с-1 | от 0,1 до 700 |
| Чувствительность регистрации излучения изотопа 14C (блок детектирования БДБ-01), %, не менее | 2 |
| Диапазон измерений плотности потока альфа-частиц с блоком детектирования БДБ-01 (Pu-239), см-2с-1, составляет: - без сопутствующего бета-излучения - при наличии бета-излучения с плотностью потока, не превышающей 10 см-2 с-1 | от 0,5 до 1400 от 5,0 до 1400 |
| Чувствительность регистрации альфа-излучения изотопа 238U (блок детектирования БДБ-01), %, не менее | 5 |
| Анизотропия чувствительности блока детектирования БДГ-01 при изменении угла падения фотонного излучения (0,662 МэВ) относительно направления максимальной чувствительности, %: от 0 до 90° от 90 до 180° | ± 40 ± 50 |
| Энергетическая зависимость в рабочем диапазоне энергий по отношению к энергии гамма-излучения 662 кэВ (радионуклид 137Cs), % | ± 25 |
| Пределы допускаемой основной относительной погрешности измерений МЭД гамма-излучения, % | ±(ls+«.2«,)) где: /J(lO)y-измеренные численные значения МЭД (мкЗв/ч) |
| Наименование параметра | Значение |
| Пределы допускаемой основной относительной погрешности измерений плотности потока бета-частиц, % | -(20-—) \ Рр ! где: фр- измеренные численные значения плотности потока бета-частиц, см-2с-1 |
| Пределы допускаемой основной относительной погрешности измерений плотности потока альфа-частиц, % | -(20-—] где: фа- измеренные численные значения плотности потока альфа-частиц, см-2с-1 |
| Пределы дополнительной относительной погрешности измерений от изменения температуры от минус 20 до 55 оС, % | ± 15 |
| Пределы дополнительной относительной погрешности измерений от изменения относительной влажности до 95 % при температуре воздуха 35 °С, % | ± 10 |
| Пределы дополнительной относительной погрешности измерений при повышении напряженности магнитного поля до 400 А/м, % | ± 10 |
| Средняя наработка на отказ, ч, не менее | 4000 |
| Средний срок службы до капитального ремонта, лет, не менее | 6 |
| Время установления рабочего режима, мин, не более | 1 |
| Время непрерывной работы (питание от встроенного аккумулятора), ч, не менее | 8 |
| Время непрерывной работы (питание от внешнего блока питания), ч, не менее | 24 |
| Нестабильность показаний (временная нестабильность), за время непрерывной работы, % | ± 5 |
| Г руппа защиты от проникновения пыли и воды | IP54 |
| Мощность, потребляемая любым блоком детектирования, В'А, не более | 1 |
| Питание осуществляется от сети переменного тока: - напряжение, В - частота, Гц | от 210 до 240 от 49 до 51 |
| Питание от встроенного аккумулятора (емкость аккумулятора 1,5 А-ч) | 3,7 В |
| Г абаритные размеры, мм, не более | |
| Пульт электронный (длинахширинахвысота) | 130 X 90(80*) X 53(36*) |
| Блок детектирования БДБ-01 (диаметр х высота) | 68 х 155 |
| Блок детектирования БДГ-01 (диаметр х высота) | 45 х 206 |
| Штанга в сложенном (раздвинутом) состоянии | 700 (1210) |
| Внешний блок питания (устройство зарядное) (длинахширинахвысота) | 70 х 47 х 73 |
| * - размер по корпусу | |
| Масса, кг, не более | |
| Пульт электронный | 0,33 |
| Блок детектирования БДГ-01 | 0,5 |
| Наименование параметра | Значение |
| Блок детектирования БДБ-01 | 0,3 |
| Штанга | 0,34 |
| Внешний блок питания (устройство зарядное) | 0,30 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре воздуха 35 °C, % - атмосферное давление, кПа | от минус 20 до 55 до 95 от 84 до 106,7 |
Знак утверждения типа вносится на титульный лист руководства по эксплуатации ПЛЮС.412110.001РЭ методом компьютерной графики в левом нижнем углу и на корпус пульта управления методом офсетной печати.
В комплект поставки МКС-14ЭЦ входят изделия и документы, указанные в таблице 3. Таблица 3
| Наименование | Обозначение | Количе ство, шт. | Примеча ние |
| Пульт электронный | ПЛЮС.418266.009 | 1 | |
| Блок детектирования БДГ-01 | ПЛЮС.418266.002 | 1 | |
| Блок детектирования БДБ-01 | ПЛЮС.418252.001 | 1 | * |
| Фильтр альфа-излучения | 1 | ** | |
| Пленка для фильтра альфа-излучения | 1 | ** | |
| Штанга раздвижная | ПЛЮС.301533.004 | 1 | |
| Магнитный держатель 0 20 мм | 1 | ||
| Устройство зарядное | ПЛЮС.436234.004 | 1 | |
| CD-диск с программным обеспечением (ПО Geiger) | ПЛЮС.412128.002 | 1 | |
| Кабель связи с ПЭВМ | ПЛЮС.685661.016 | 1 | |
| Упаковка (Кейс пластиковый) | ПЛЮС.305642.016 | 1 | |
| Упаковка (для штанг) | 1 | ||
| Руководство по эксплуатации | ПЛЮС.412110.001РЭ | 1 | |
| Свидетельство о поверке | 1 | ||
| * Поставляется по согласованию с потребителем ** При поставке блока детектирования БДБ-01 | |||
Осуществляется по документу ПЛЮС.412110.001РЭ (раздел 8 «Методика поверки») «Дозиметр-радиометр МКС-14ЭЦ. Руководство по эксплуатации» утверждённому руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 20 ноября 2012 г.
Основное поверочное оборудование:
• установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д (Рег. № 3242506), диапазон МЭД 510-7 + 510-2 Зв/ч, пределы допускаемой относительной погрешности измерений ± 5 % (Р=0,95).
• источники радионуклидные фотонного излучения метрологического назначения закрытые типа ИМН (Рег. № 44591-10), активность 102 + 104 Бк, пределы допускаемой относительной погрешности измерений ± 6 % (Р=0,95);
• источники радионуклидные бета-излучения метрологического назначения закрытые
2 4
типа ИМН, активность 10 + 10 Бк, пределы допускаемой относительной погрешности измерений ± 6 % (Р=0,95);
• источники радионуклидные альфа-излучения метрологического назначения закрытые
2 4
типа ИМН, активность 10 + 10 Бк, пределы допускаемой относительной погрешности измерений ± 6 % (Р=0,95).
Дозиметр-радиометр МКС-14ЭЦ. Руководство по эксплуатации ПЛЮС.412110.001РЭ.
Нормативные и технические документы
ГОСТ 8.033-96. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
ГОСТ 8.070-96. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучения.
ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.
Дозиметр-радиометр МКС-14ЭЦ. Технические условия. ПЛЮС.412110.001ТУ
