Рабочие эталоны 2-го разряда - генераторы аммиака ГЕА-01, 20207-13

Назначение

Рабочие эталоны 2-го разряда - генераторы аммиака ГЕА-01 (далее - генераторы) предназначены для воспроизведения единицы массовой концентрации аммиака в воздухе.

Генераторы являются рабочими эталонами 2-го разряда в соответствии с ГОСТ 8.5782008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах» и служат для передачи единицы массовой концентрации аммиака в воздухе рабочим средствам измерений.

Описание

Принцип действия генератора основан на получении увлажненных газовых смесей (ГС) путем испарения аммиака из его водного раствора с последующим разбавлением воздухом и измерением концентрации аммиака в ГС фотоионизационным детектором (ФИД).

Генераторы представляют собой одноблочные приборы. В корпусе генератора размещены: узел приготовления смеси, газовый блок, электронная плата, блок аккумуляторов (если предусмотрено исполнением), фильтры Ф1, Ф2, Ф3.

Аммиак из водного раствора диффузионной ячейки поступает в емкость узла приготовления смеси. В указанную емкость также поступает очищенный на фильтре Ф1 воздух. Концентрация аммиака в емкости зависит от концентрации водного раствора аммиака в диффузионной ячейке и величины расхода прокачиваемого через емкость воздуха. Полученная смесь отбирается из емкости микронасосом и разбавляется потоком очищенного воздуха, который служит для создания различных концентраций аммиака в ГС в автоматическом режиме. Далее, ГС подается на ФИД, который измеряет действительное значение концентрации аммиака в ГС, и затем - на выход генератора. В генераторе предусмотрена обратная связь для поддержания заданной концентрации.

Текущее значение концентрации аммиака в ПГС, измеряемое ФИД, выводится на цифровой индикатор в мг/м3.

В зависимости от конструкции и диапазонов измерений генераторы имеют следующие исполнения:

ГЕА-01-800 (диапазоном измерений до 800 мг/м3);

ГЕА-01-2000 (диапазоном измерений до 2000 мг/м3);

ГЕА-01-800А (диапазоном измерений до 800 мг/м3, встроенный аккумулятор);

ГЕА-01-2000А (диапазон измерений до 2000 мг/м3, встроенный аккумулятор).

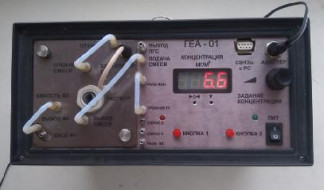

Внешний вид генератора представлен на рисунке 1.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО) Г-12. Программное обеспечение осуществляет функции:

-    обеспечение функционирования узлов и элементов генератора;

-    обработка сигнала с детектора и вывод показаний, пересчитанных в единицы концентрации, на индикатор;

-    задание и поддержание выходной концентрации аммиака на уровне заданного значения;

-    выдача сообщений о несоответствии выходной концентрации аммиака заданному значению, а также о неисправности генератора;

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения газоанализаторов учтено при нормировании

метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Технические характеристики

1 Диапазоны измерений и пределы допускаемой относительной погрешности приведены в таблице 2.

Таблица 2

Лист № 3 Всего листов 4

6    Номинальная цена единицы наименьшего разряда цифрового индикатора составляет:

в диапазоне от 10 мг/м1 до 99,9 мг/м3    0,1 мг/м3;

в диапазоне от 100 мг/м3    1 мг/м3.

7    Время прогрева: не менее 30 мин.

8    Генераторы сохраняют свои метрологические характеристики в течение 8 ч непрерывной работы.

9    Время непрерывной работы от аккумуляторов, ч, не менее: 3 ч.

10    Габаритные размеры, мм, не более: : длина - 140; ширина - 280; высота - 300.

11    Масса, не более: 6 кг.

12    Электрическое питание: от сети переменного тока напряжением (230±23) В, частотой (50 ± 1) Гц через адаптер, входящий в комплект поставки, или от встроенного блока аккумуляторов напряжением (6 ± 0,5) В.

13    Полная потребляемая мощность, не более: 4 ВА.

14    Средняя наработка на отказ (при доверительной вероятности Р=0,95): 6000 часов.

15    Полный средний срок службы: 6 лет.

16    Условия эксплуатации:

-    температура окружающего воздуха от 15 до 25 оС;

-    атмосферное давление (101,3 ± 3,3) кПа (760 ± 25 мм рт. ст.);

-    относительная влажность от 30 до 80 % при температуре 25° С.

-    содержание примесей, к которым ФИД имеет чувствительность, в воздухе-разбавителе (воздух, очищенный при помощи фильтра) не более 0,1 мг/м3.

Знак утверждения типа

Знак утверждения типа наносится на шильдик (этикетку) генератора и на титульный лист Руководства по эксплуатации ЯРКГ.518400.015 РЭ.

Комплектность средств измерений

Комплект поставки газоанализатора указан в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-242-1507-2013 «Рабочие эталоны 2-го разряда - генераторы аммиака ГЕА-01. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «15» февраля 2013 г.

Основные средства поверки:

- рабочий эталон 1-го разряда - генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (№ 46598-11 в Госреестре РФ) в комплекте со стандартным образцом состава - газовая смесь N^/воздух в баллоне под давлением по ТУ 6-16-2956-92;

Лист № 4 Всего листов 4

-    стандартный образец состава - газовая смесь 1-И4С8/воздух в баллоне под давлением по ТУ 6-16-2956-92;

-    расходомер - счетчик газа РГС-1 по ШДЕК.421322.001 ТУ (№ 20831-06 в Госреестре

РФ).

Сведения о методах измерений

Методика измерений приведена в документе «Рабочий эталон 2-го разряда - генератор аммиака ГЕА-01. Руководство по эксплуатации» ЯРКГ.518400.015РЭ.

Нормативные и технические документы, устанавливающие требования к рабочим эталонам 2-го разряда - генераторам аммиака ГЕА-01

1    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

2    Рабочий эталон 2-го разряда - генератор аммиака ГЕА-01. Технические условия ТУ 4215-015-11269194-13 (ЯРКГ.518400.015ТУ).

Рекомендации к применению

оказание услуг по обеспечению единства измерений.
