| Номер в госреестре | 20287-12 |
| Наименование СИ | Системы акустико-эмиссионные |
| Обозначение типа СИ | DiSP |
| Изготовитель | "Physical Acoustics Corporation", США |
| Год регистрации | 2012 |
| Срок свидетельства | 13.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы акустико-эмиссионные DiSP (далее - АЭ-системы) предназначены для измерения параметров сигналов акустической эмиссии (АЭ) в процессе акустико-эмиссионных обследований: амплитуды, длительности, времени нарастания сигнала, энергии акустической эмиссии.
АЭ-системы представляют собой многоканальные цифровые универсальные автоматизированные системы сбора и обработки акустико-эмиссионной информации, получаемой с исследуемого объекта от первичных преобразователей акустической эмиссии (ПАЭ) в реальном масштабе времени. Каждый канал включает в себя блок аналоговых измерений, блок цифровой обработки сигнала и блок связи с внешней универсальной вычислительной машиной с полным набором периферийных устройств.
Аналоговая измерительная цепь каждого канала состоит из ПАЭ и платы акустического сигнального препроцессора. ПАЭ принимает волны механического напряжения, распространяющиеся в объекте контроля, и преобразует их в электрический сигнал, который затем усиливается интегрированным или внешним предусилителем. В блоке акустического сигнального препроцессора сигнал АЭ, поступающий с предусилителя, преобразуется в поток цифровых данных.

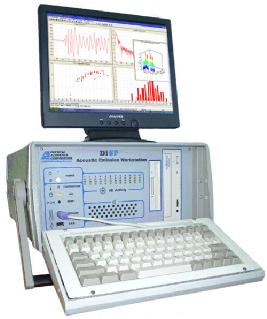

На рисунке 1 представлены фотографии общего вида АЭ-систем.
а) б) в) г)
АЭ-система имеет аналоговые входы для измерения дополнительных параметров -давления и температуры.
АЭ-система DISP комплектуется по требованию заказчиков индустриальными шасси (далее системный блок) в разных исполнениях типа IRB (Iron Box) и LB (Lanch Box), с количеством каналов 4, 8, 16, 24, 32, 48 и 56 до 256. В системном блоке располагаются канальные платы PCI-DSP4, встроенный PC компьютер, класса Pentium4, периферийные и другие устройства. Укомплектованная АЭ-система включает в себя системный блок с платами PCI-DSP4, кабельные линии, предварительные усилители, к входам которых подключаются приемные акустические преобразователи или интегральные акустические преобразователи (со встроенными предусилителями).
Лист № 2 Всего листов 4
В системе могут использоваться следующие ПАЭ производства “PHYSICAL
ACOUSTICS CORPORATION”, США: R15, R6 , R3, R15I, R6I, R50I, WDI.
АЭ-системы могут отличаться в зависимости от модификации. Отличия приведены в таблице 1.
| № п.п | Наименование и условное обозначение | Количество | |||
| DiSP 16 | DiSP 24 | DiSP 40 | DiSP 56 | ||
| 1. | Индустриальное шасси | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| 2. | Четырехканальная измерительная плата PCI-8 | 4 шт. | 6 шт. | 10 шт. | 14 шт. |
| 3. | Предварительный усилитель внешний | 16 шт. | 24 шт. | 40 шт. | 56 шт. |
| 4. | Преобразователь акустический | 16 шт. | 24 шт. | 40 шт. | 56 шт. |
| 5. | Интегральный акустический преобразователь со встроенным предусилителем | 16 шт. | 24 шт. | 40 шт. | 56 шт. |
| 6. | Катушка с коаксиальным кабелем (100 м) | 16 шт. | 24 шт. | 40 шт. | 56 шт. |
Cбор и анализ данных, изменение параметров контроля осуществляется с помощью программного обеспечения AEwin.
Защита метрологически значимого ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Идентификационные признаки (ПО) соответствуют данным, приведенным в таблице 1.
Таблица 2
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| AEwin | Disp | U23v1.3 | 001DDA07 | CRC32 |
Метрологические и технические характеристики приведены в таблице 2. Таблица 3
| Наименование характеристики | Значение |
| Диапазон рабочих частот (по уровню минус 3дБ), кГц | 10-2000 |
| Динамический диапазон измерения амплитуд АЭ-сигналов, дБ, не менее | 80 |
| Пределы допустимой абсолютной погрешности измерения амплитуды сигнала (в диапазоне измерения от 45 до 100 дБ при частоте 150 кГц) , дБ, не более | ± 2 |
| Диапазон измерения длительности АЭ-сигналов, мкс | 0-65535 |
| Пределы относительной погрешности измерения длительности АЭ-сигналов, % | ±5 |
| Уровень собственного шума, дБ, не более | 20 |
| Диапазон измерения времени нарастания АЭ-сигналов, мкс | 0-65535 |
| Пределы относительной погрешности измерения времени нарастания АЭ-сигналов, % | ±15 |
| Диапазон измерения суммарного счета акустической эмиссии, шт | 0-65535 |
| Пределы относительной погрешности измерения суммарного счета акустической эмиссии, % | ±5 |
| Диапазон измерения энергии акустической эмиссии, Дж (с дискретностью 9,31 10-16 Дж) | 0-2,6110-8 |
| Пределы относительной погрешности измерения энергии акустической эмиссии, % | ±5 |
| Диапазон измерения напряжения параметрического входа, В | От -10 до +10 |
| Пределы абсолютной погрешности измерения напряжения параметрического входа, мВ | ±30 |
| Дополнительное усиление АЭ-сигнала, дБ | 0; 6; 12 |
| Напряжение питания переменным током с частотой (48-62) Гц, В | 198-231 |
| Входной импеданс АЭ канала, Ом | 50 |
| Потребляемая мощность на одну плату PCI, Вт | 18 |
| Количество АЭ-каналов | 4-256 |
| Число программируемых частот среза фильтров: верхних частот (10 кГц, 20 кГц, 100 кГц, 200 кГц); нижних частот (100 кГц, 200 кГц, 400 кГц, 2000 кГц). | 4 4 |
| Разрядность аналогово-цифрового преобразователя (АЦП), бит | 18 |
| Габаритные размеры, мм, не более: - системного блока, длина х ширина х высота - платы PCI, длина х ширина х высота | 445 х 284 х 482 338 х 110 х 18 |
| Масса, кг, не более | 25 |
| Средняя наработка на отказ (без учета компьютера и акустических преобразователей), ч, не менее | 3000 |
| Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха, % Атмосферное давление, мм рт.ст. | От +10 до +45 20 - 90 630 - 800 |
Примечание - все погрешности измерения приведены без учета погрешностей ПАЭ.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации печатным способом и на крышку прибора с помощью наклейки.
Таблица 4
| № п.п | Наименование и условное обозначение | Количество |
| 7. | АЭ-система | 1 шт. |
| 8. | Преобразователи акустические | 1 компл. |
| 9. | Катушка с коаксиальным кабелем (100 м) | 1 компл.* |
| 10. | Компьютер класса P4 или выше | 1 шт. |
| 11. | Дополнительное оборудование - принтер и пакет прикладного программного обеспечения | 1 компл.* |
| 12. | Руководство по эксплуатации | 1 экз. |
| 13. | Методика поверки | 1 экз. |
| 14. | Паспорт | 1 экз. |
* Тип и количество определяется требованиями заказа
осуществляется согласно методике поверки «Системы акустико-эмиссионные DiSP. Методика поверки» МП 68.Д4-11, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2011 года.
Основные средства поверки:
1. Осциллограф цифровой запоминающий TDS 2024, где полоса частот от 0 до 100 МГц, диапазон напряжений от 2 мВ до 50 В (Госреестр №24018-06);
2. Генератор сигналов сложной формы AFG 3021, где диапазон частот 1 мГц - 25 МГц, диапазон амплитуды 10 мВ - 10 В (Госреестр №32620-06);
3. Источник питания постоянного тока Б5-48, где пределы установки выходного напряжения от 0 до 49,9 В; выходного тока от 0 до 1,99 А (Госреестр № 5968-77).
Используется для прямых измерений в соответствии с методиками, приведенными в разделе 2 руководства по эксплуатации «Системы акустико-эмиссионные DiSP. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам акустико-эмиссионным DiSP
Техническая документация фирмы “PHYSICAL ACOUSTICS CORPORATION”, США.
Системы акустико-эмиссионные DiSP используются вне сферы государственного регулирования.
| Зарегистрировано поверок | 34 |
| Поверителей | 7 |
| Актуальность данных | 08.12.2024 |
