| Номер в госреестре | 20438-20 |
| Наименование СИ | Системы высокого напряжения измерительные |
| Обозначение типа СИ | СВН-100 |
| Изготовитель | Общество с ограниченной ответственностью «Ярославский электромеханический завод» (ООО «Ярославский ЭМЗ»), г. Ярославль |
| Год регистрации | 2020 |
| Срок свидетельства | 29.05.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы высокого напряжения измерительные СВН-100 (далее по тексту - системы) предназначены для измерений напряжения постоянного и переменного тока при испытаниях изоляции различных устройств.
Принцип действия систем основан на масштабном преобразовании (уменьшении) высокого входного напряжения в заданное число раз с помощью делителя напряжения и последующего измерения выходного напряжения делителя.
При работе в режиме измерений напряжения постоянного тока системы измеряют амплитудное значение выпрямленного напряжения отрицательной полярности.
При работе в режиме измерений напряжения переменного тока системы измеряют действующее (среднеквадратичное) значение напряжения.
Функционально системы включают в себя первичный измерительный масштабный преобразователь - делитель высокого напряжения ДВН и подключенный к его выходу измерительный блок - устройство измерения напряжения УИН-100, соединенные штатным кабелем.
Делитель высокого напряжения собран на прецизионных резисторах типа С2-29В. Корпус делителя выполнен в виде стеклоэпоксидного цилиндра. В верхней части делителя находится высоковольтный ввод, в нижней части делителя установлены розетка приборная СР50-73ПВ для подключения соединительного кабеля и клемма заземления.
Устройство измерения напряжений включает в себя входной делитель с коэффициентом деления 1:10, два пиковых детектора, сумматор. Сигнал с выхода детектора измеряется аналоговым электроизмерительным прибором типа М2027-М1, шкала которого проградуирована в киловольтах.
На передней панели устройства измерения напряжений расположен выключатель сетевого питания, светодиод, сигнализирующий о наличии напряжения питания, переключатель режимов измерений с индикацией режима при помощи светодиодов, электроизмерительный прибор М2027-М1. На верхней панели устройства измерения напряжений расположена розетка приборная СР50-73ПВ для подключения соединительного кабеля, клемма заземления, предохранитель 3,15 А, шнур сетевого питания.
Устройство измерения напряжений выпускается либо в отдельном корпусе, либо, при использовании в составе испытательной станции (передвижной лаборатории), встраивается в пульт управления испытательным напряжением.

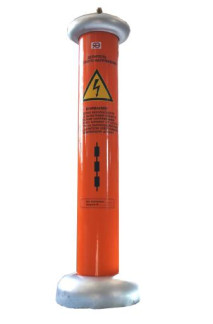

Общий вид систем представлен на рисунках 1 - 2.
Пломбирование систем высокого напряжения измерительных СВН-100 не предусмотрено.
Системы относятся к ремонтируемым и восстанавливаемым изделиям.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, кВ | от 30 до 70 |
| Диапазон измерений напряжения переменного тока, кВ | от 30 до 100 |
| Частота напряжения переменного тока, Гц | 50 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±3 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % | ±3 |
Таблица 2 - Общие технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 207 до 253 50 |
| Габаритные размеры (диаметр х высота или длинахширинахвысота), мм: - делитель высокого напряжения ДНВ - устройство измерения напряжения УИН-100 | 244x965 245x144x220 |
| Масса, кг: - делитель высокого напряжения ДНВ - устройство измерения напряжения УИН-100 | 11,4 6,8 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система высокого напряжения измерительная СВН-100 | ТУ 4222-022-39189999-2007 | 1 шт. |
| Кабель соединительный | ЯЭМ 6.644.066 | 1 шт. |
| Провод заземления | ЯЭМ 7.761.001 | 1 шт. |
| Кабель для подключения к испытуемому объекту | ЯЭМ 6.644.030 | 1 шт. |
| Руководство по эксплуатации | ЯЭМ 2.728.000 РЭ | 1 экз. |
| Методика поверки | ИЦРМ-МП-051-20 | 1 экз. |
осуществляется по документу ИЦРМ-МП-051-20 «Системы высокого напряжения измерительные СВН-100. Методика поверки», утвержденному ООО «ИЦРМ» 24.03.2020 г.
Основные средства поверки: делители напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э (регистрационный номер в Федеральном информационном фонде № 54883-13); измеритель постоянных и переменных напряжений ИПН-2э (регистрационный номер в Федеральном информационном фонде № 26301-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт (в составе Руководства по эксплуатации) и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4222-022-39189999-2007 Системы высокого напряжения измерительные СВН-100. Технические условия
