| Номер в госреестре | 20550-12 |
| Наименование СИ | Стенды испытаний запасных резервуаров |
| Обозначение типа СИ | СИЗР |
| Изготовитель | ЗАО НПП "Тормозное оборудование и системы" (ТОРМО), г.Екатеринбург |
| Год регистрации | 2012 |
| Срок свидетельства | 09.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

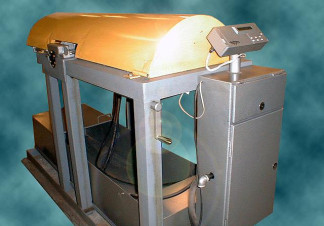

Стенды испытаний запасных резервуаров СИЗР (далее по тексту - стенд СИЗР) предназначены для измерений давления сжатого воздуха и воды, а также временных интервалов при проверке технических характеристик запасных резервуаров.
Стенд СИЗР позволяет автоматизировать контрольно-измерительные операции с регистрацией измерительной информации при приемо-сдаточных испытаниях запасных резервуаров на заводе-изготовителе и послеремонтных - на предприятиях железнодорожного транспорта.
Стенд СИЗР при испытаниях создает пневматические или гидравлические давления в запасном резервуаре посредством его коммутации через распределитель к питающей воздушной магистрали и атмосфере. В зависимости от технического состояния запасного резервуара в его полости возникают перепады давления за фиксированные промежутки времени, формируемые стендом СИЗР.
Стенд СИЗР выполняет логический анализ измерительной информации, индицирует на алфавитно-цифровом индикаторе и регистрирует в энергонезависимом запоминающем устройстве техническое состояние запасного резервуара, обозначая его конкретные неисправности. Алгоритм работы стенда задается с помощью специальной управляющей программы.
Основными узлами стенда СИЗР являются блок электропитания, блок управления, датчики давления, а также воздухораспределитель, к которому подключаются испытуемые запасные резервуары.
Для ограничения несанкционированного доступа к блоку управления один крепёжный винт заливается пломбировочной мастикой и ставится оттиск пломбировочного клейма
Условия эксплуатации стендов не обеспечивают сохранности поверительных клейм, нанесенных на корпус машины, в течении межповерочного интервала. Результаты поверки оформляются выдачей свидетельства о поверке, где ставится оттиск поверительного клейма и наносится знак поверки в виде наклейки.
Стенд содержит программное обеспечение, состоящее из одной программы, записываемой в постоянную память микросхемы микроконтроллера блока управления. Программа имеет следующие основные функции:
- преобразование измерительной информации, поступающей от первичных датчиков;
- сравнение полученных результатов измерения с эталонными значениями;
- визуализация результатов измерений и сравнения;
- управление работой составных частей стенда;
- организация интерфейса с оператором.
_Идентификация программного обеспечения:_
| Наименовани | Идентификационно | Номер версии | Цифровой | Алгоритм |
| е | е наименование | (идентификацион | идентификатор | вычисления |
| программног | программного | ный номер) | программного | цифрового |
| о | обеспечения | программного | обеспечения | идентификатора |
| обеспечения | обеспечения | |||
| СИЗР | СИЗР | 01 | 12E3 | CRC16 |
Программное обеспечение стендов вычисляет непосредственный результат измерения. При этом аппаратная и программная части стенда, работая совместно, обеспечивают заявленные точности результатов измерений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений -уровень А по МИ 3286-2010.
| Наименование характеристики | Значение |
| Диапазон измерения давления сжатого воздуха, МПа (кгс/см2) | от 0,00 до 0,65 (от 0,0 до 6,5) |
| 2 Диапазон измерения давления воды, МПа (кгс/см ) | от 0,5 до 1,2 (от 5 до 12) |
| Пределы допускаемой приведенной погрешности измерения давления сжатого воздуха или воды, % | ±1,5 |
| Диапазон измерений временных интервалов, с | от 1 до 60 |
| Пределы допускаемой относительной погрешности измерения временных интервалов, % | ±0,25 |
| Электропитание от сети переменного тока: • напряжение, В • частота, Гц | от 198 до 242 50 |
| Потребляемая мощность (при включенном насосе), В А, не более | 1250 |
| Диапазон рабочих температур, °С | от 10 до 35 |
| Масса, кг, не более | 450 |
| Габаритные размеры, мм, не более • длина • глубина • высота | 850 2100 1400 |
Знак утверждения типа наносится фотохимическим или механическим способом на табличку, прикрепленную к корпусу стенда СИЗР и типографским способом на титульный лист паспорта.
| Наименование | Количество |
| Стенд испытаний запасных резервуаров СИЗР | 1 |
| Стенд испытаний запасных резервуаров СИЗР Руководство по эксплуатации СИЗР.00.000РЭ | 1 |
| Стенд испытаний запасных резервуаров СИЗР. Паспорт СИЗР.00.000ПС | 1 |
| Стенд испытаний запасных резервуаров СИЗР. Методика поверки | 1 |
осуществляется по документу МП 20550-12 "Стенды испытаний запасных резервуаров СИЗР. Методика поверки", утверждённому ГЦИ СИ ФБУ "УРАЛТЕСТ" 31 января 2012 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- манометр цифровой ДМ5002, диапазон измерения избыточного давления от 0 до
1,6 МПа (16 кгс/см2), пределы допускаемой приведённой погрешности измерения давления ±0,1 %;
- частотомер электронно-счетный Ч3-63/1, диапазон измерения периода 104 с, пределы допускаемого относительного отклонения частоты кварцевого генератора за 12 месяцев работы ±510-7.
СИЗР.00.000РЭ "Стенд испытаний запасных резервуаров СИЗР. Руководство по эксплуатации"
Нормативные и технические документы, устанавливающие требования к стендам испытаний запасных резервуаров СИЗР
1 СИЗР.00.000ТУ "Стенд испытаний запасных резервуаров СИЗР. Технические условия"
2 "Стенды испытаний запасных резервуаров СИЗР. Методика поверки" (утверждёна ГЦИ СИ ФБУ "УРАЛТЕСТ" 31 января 2012 г.)
