| Номер в госреестре | 20570-13 |
| Наименование СИ | Комплексы градуировки резервуаров |
| Обозначение типа СИ | МИГ |
| Изготовитель | АО "Метролог", г.Самара |
| Год регистрации | 2013 |
| Срок свидетельства | 26.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплексы градуировки резервуаров «МИГ» (далее - комплексы) предназначены для определения вместимости и градуировки резервуаров для нефти и нефтепродуктов, резервуаров речных и морских наливных судов, цистерн железнодорожных, автоцистерн для нефтепродуктов объемным статическим и динамическим методом.
Комплексы состоят из насосно-дозирующей установки на базе заправщика 5Л62 (5 Л22), системы управления и контроля параметров, системы измерительной «Струна» (Гос-реестр № 28116-09), компьютера с функциональным программным обеспечением (ПО).
Насосно-дозирующая установка предназначена для подачи рабочей жидкости в градуируемый резервуар или меру полной вместимости, измерения её количества и передачи данных в систему управления и контроля параметров. Система измерительная «Струна» определяет уровень рабочей жидкости в градуируемом резервуаре, передает результаты измерений на компьютер. Компьютер, под управлением ПО «МИГ», через систему управления и контроля, принимает, отображает и сохраняет данные об объеме и уровне жидкости в градуируемом резервуаре и ее параметрах (температура, давление), выдаёт команды на насосно-дозирующую установку, по которым начинается и заканчивается подача рабочей жидкости в градуируемый резервуар.

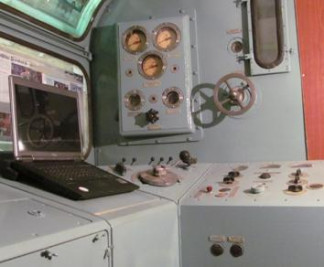

Внешний вид пульта управления комплексов приведен на Рис. 1, насосно-дозирующей установки на Рис. 2, системы измерительной «Струна» на Рис. 3.
Программное обеспечение (ПО) обеспечивает выполнение следующих функций:
- Автоматизированную работу с оборудованием комплекса (управление клапаном расхода рабочей жидкости; измерение, в реальном времени, объема рабочей жидкости, расхода жидкости, сдвига дозирования, уровня, температуры рабочей жидкости, давления в гидравлической системе комплекса);
- Ведение протоколов измерений всех параметров во всех режимах работы (калибровка, градуировка, выдача доз, поверка транспортных мер);
- Формирует и выводит печатные формы отчетов по измерениям (в частности, формы градуировочных таблиц, соответствующие ГОСТ 8.570-2000, ГОСТ 8.346-2000 с учетом последних изменений);
- Выполняет архивацию данных - протоколов измерений, градуировочных таблиц;
- Графически отображает основные характеристики поверяемых резервуаров - зависимость вместимости от уровня, коэффициента вместимости от уровня, что помогает в определении расположения дефектов резервуара.
Идентификационные данные программного обеспечения (ПО)
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполня-емого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа объемной поверки резервуаров «МИГ » | Программа «МИГ» | Не ниже 2.3.0.3233 | AC930FDB | CRC-32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
Основные метрологические и технические характеристики приведены в таблице 1.
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,15 |
| Минимальный измеряемый объём жидкости, л | 200 |
| Рабочая жидкость | Вода по ГОСТ Р 51232-98; Светлые нефтепродукты* |
| Номинальные значения расхода при перекачивании с измерением, л/мин | 100, 150, 200, 250 |
| Производительность при перекачивании без измерения, л/мин | Не менее 300 |
| Давление в системе подачи жидкости, МПа, не более | 0,3 |
| Наибольший напор при выдаче жидкости, мм вод. ст. | 23 |
| Наибольшая глубина всасывания жидкости (от уровня грунта), м | 4 |
| Диапазон измерения уровня, мм : - с ППП КТТТЮЕ 407533 004 ИС «Струна»; - с ППП КТТТЮЕ 407533 004-01 ИС «Струна» | от 10 до 4000 от 10 до 9000 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм | ±1 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 |
| Температура окружающей среды, °С: - при работе комплекса - при транспортировке и хранении | от минус 15 до плюс 40 от минус 40 до плюс 50 |
| Температура рабочей жидкости, °С: - при применении воды по ГОСТ Р 51232 - при применении светлых нефтепродуктов* | от плюс 2 до плюс 35 от минус 5 до плюс 35 |
| Относительная влажность окружающей среды (при температуре плюс 25 °С), %, не более | 98 |
| Электропитание от постороннего источника переменного тока: Напряжение, В Частота, Гц Потребляемая мощность, кВт, не более | от 323 до 418 от 49 до 51 10 |
| Габаритные размеры (без автомобиля): длина, ширина, высота, мм, не более | 3400x2200x2500 |
| Масса комплекса, кг, не более | 2500 |
| Средний срок службы, лет, не менее | 10 |
| * Для комплексов во взрывозащищенном исполнении | |
наносится на заднюю часть кузова выше электрического разъема (ввода кабеля электропитания) трафаретом с высотой знака 100 мм, методом наклейки, на титульный лист паспорта и руководства по эксплуатации (место и способ нанесения знака на средство измерений и (или) сопроводительные документы)
| Наименование | Обозначение | Количество |
| Комплекс «МИГ» в составе: | 1 | |
| Насосно-дозирующая установка на базе заправщика 5Л62 (5Л22) | 1 | |
| Компьютер | 1 | |
| Система управления | 1 | |
| Система измерительная «Струна» в комплекте | КШЮЕ 421451 001 | 1 |
| Рулетка измерительная 2-го класса с лотом | 1 | |
| Термометр с ценой деления 0,1 °С | 1 | |
| Комплекс градуировки резервуаров МИГ. Паспорт. | КАХП421382.001ПС | 1 |
| Комплекс градуировки резервуаров МИГ. Руководство по эксплуатации. Часть 1, Часть 2 | КАХП421382.001РЭ | 1 |
| Системы измерительные «Струна». Методика поверки | КШЮЕ 421451 001 МП | 1 |
осуществляется в соответствии с методикой поверки КАХП.421382.001-01 МП «Комплекс градуировки резервуаров «МИГ». Методика поверки», утвержденной ФГУП «ВНИИМС» 08.10.2013.
Основное поверочное оборудование:
| Наименование, тип | Диапазон измерений, погрешность, класс точности |
| 1. Мерник эталонный 1-го разряда, М1Р-200-01 | вместимостью 200 дм3 , ГР№ 47665-11 |
| 2. Колба мерная 2-го класса точности | номинальной вместимостью 0,5 дм3, ГР№ 34544-07 |
| 3. Пипетка с одной отметкой 2-го класса точности | вместимостью до 0,1 дм3 , ГР№ 24424-08 |
| 4. Термометр лабораторный ТЛ-4 | цена деления 0,1 °С, диапазон измерений от минус 30 °С до плюс 20 °С, ГР № 303-91 |
| 5. Цилиндры мерные лабораторные стеклянные 2-го класса точности | 100 мл, 1000 мл, ГР№ 22760-09 |
приведены в Руководстве по эксплуатации КАХП 421382.001 РЭ часть 1
Нормативные и технические документы, устанавливающие требования к комплексам градуировки резервуаров «МИГ»
1. ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»
2. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерения объема и массы жидкости»
3. ТУ 4213-001-48182140-04 «Комплекс градуировки резервуаров «МИГ. Технические условия»
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 125 |
| Поверителей | 10 |
| Актуальность данных | 19.11.2024 |
